ИПН-24/12 и ИПН-12/24 «АЯКС» — импульсные преобразователи постоянного напряжения 24→12 В и 12→24 В

Два зеркальных DC/DC-преобразователя в пластиковом корпусе с кронштейнами: из нестабилизированных 24 В делает 12 В, из 12 В — 24 В; выходной ток до 180 мА.

Импульсный преобразователь напряжения ИПН «АЯКС»

Модели семейства

ИПН-24/12 В «АЯКС»Преобразует нестабилизированное входное напряжение постоянного тока 19–28 В в стабилизированные 12 В.

Входное напряжение	номинальное 24 В, допустимое от 19 до 28 В
Выходное напряжение	12 В ± 1 В
Собственный ток потребления	не более 30 мА
Мощность потребления	не более 0,8 Вт
Номинальный выходной ток	не более 180 мА
Габариты	не более 110×60×30 мм
Масса	не более 0,1 кг
Условия работы	круглосуточно, от −30 до +40 °C, влажность не более 90 %
Средний полный срок службы	12 лет

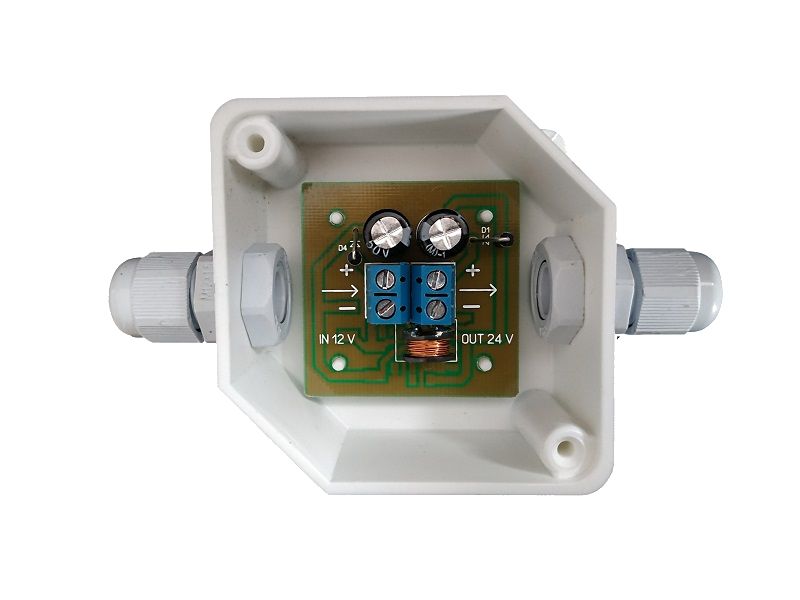

ИПН-12/24 В «АЯКС»Преобразует постоянное напряжение 12 В в стабилизированные 24 В.

Входное напряжение	номинальное 12 В, допустимое от 9 до 18 В (в общих сведениях паспорта — от 10 до 14 В)
Выходное напряжение	24 В ± 1 В
Собственный ток потребления	не более 30 мА
Мощность потребления	не более 0,8 Вт
Номинальный выходной ток	не более 180 мА
Габариты	не более 110×60×30 мм
Масса	не более 0,1 кг
Условия работы	круглосуточно, от −30 до +40 °C, влажность не более 90 %
Средний полный срок службы	12 лет

Как это работает и подключается

Вход и выход подписаны на корпусе («Вход 24 В / Выход 12 В» или «Вход 12 В / Выход 24 В»).

Монтаж

Корпус пластиковый с кронштейнами для крепления.
Гарантия — 1 год с выпуска; не распространяется на преобразователь с внешними повреждениями и следами вмешательства в конструкцию.

Примеры

Питание небольшой нагрузки другим напряжением

Например, питание нагрузки на 12 В от линии 24 В или наоборот; выходной ток ограничен 180 мА.

Частые вопросы

Какой ток отдаёт ИПН?

Номинальный выходной ток — не более 180 мА у обоих исполнений.

Нюансы и грабли

Номинальный выходной ток в паспорте — «не более 180 мА»: нагрузку считайте с запасом.
В паспорте ИПН-12/24 допустимый вход назван по-разному: «от 10 до 14 В» в общих сведениях и «от 9 до 18 В» в характеристиках. Для проекта берите более узкий диапазон 10–14 В.

Документация

Магнито-Контакт — Этикетка АТФЕ.469445.001-01 ЭТ — ИПН-24/12 В «АЯКС»
Магнито-Контакт — Этикетка АТФЕ.469445.001 ЭТ — ИПН-12/24 В «АЯКС»
