Магнито-Контакт · световой оповещатель
«Искра» — компактный световой оповещатель с красными индикаторами на 12 или 24 В
Малогабаритный световой оповещатель 60×80×23 мм с красными оптическими индикаторами; включается подачей управляющего напряжения 12 или 24 В от ППКОП, до 0,03 А.
Модели семейства
Оповещатель световой «Искра» 12 ВДля приборов с выходным управляющим напряжением 12 В; на оповещателе предусмотрены клеммы подключения.
| Напряжение питания | 12 (+4 −6) В постоянного тока |
| Ток потребления | не более 0,03 А |
| Масса | не более 0,09 кг |
| Габариты | не более 60×80×23 мм |
| Степень защиты | IP41 |
| Температура | от −30 до +55 °C |
| Влажность | не более 95 % |

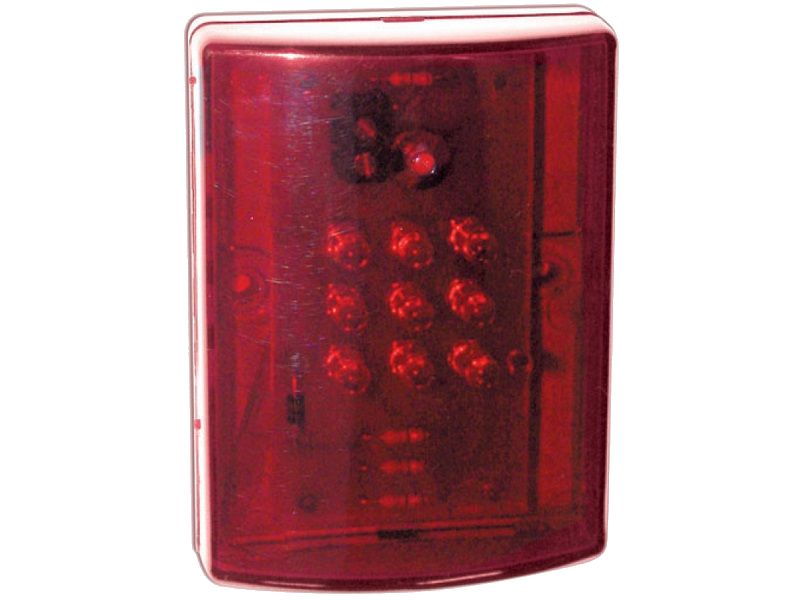

Оповещатель световой «Искра» 24 ВТот же оповещатель для приборов с выходным управляющим напряжением 24 В.
| Напряжение питания | 24 (+4 −6) В постоянного тока |
| Ток потребления | не более 0,03 А |
| Масса | не более 0,09 кг |
| Габариты | не более 60×80×23 мм |
| Степень защиты | IP41 |
| Температура | от −30 до +55 °C |
| Влажность | не более 95 % |
Как это работает и подключается
- Оповещатель предназначен для выдачи световых сигналов с охраняемых объектов и подключается к приборам приёмно-контрольным охранно-пожарным (ППКОП).
- При подаче на клеммы управляющего напряжения включается ряд сигнальных оптических индикаторов красного цвета.
- Режим работы продолжительный.
Монтаж
- Подбирайте исполнение под выходное напряжение управляющего выхода прибора: 12 В или 24 В.
- Оповещатель работает в закрытых помещениях и на открытом воздухе под навесом (IP41, от −30 до +55 °C, влажность не более 95 %).
- Красный оповещатель устанавливайте на контрастном белом фоне размером не менее 130×130 мм.
Примеры
Световая индикация состояния охраняемого объекта
Оповещатель подключают к управляющему выходу ППКОП; при подаче напряжения включаются красные оптические индикаторы с сигналом «Запрещение, непосредственная опасность».
Место с белым фоном
Красный оповещатель ставят на контрастный белый фон размером не менее 130×130 мм (по ГОСТ 12.4.026), иначе сигнал хуже читается.
Частые вопросы
Чем отличается «Искра» 12 В от 24 В?
Номиналом управляющего напряжения прибора, к которому подключают оповещатель: 12 В или 24 В. Остальные параметры в паспортах совпадают.
Какой цвет свечения?
Красный; индикаторы подают сигнал «Запрещение, непосредственная опасность».
Нюансы и грабли
- Исполнения 12 В и 24 В отличаются только номиналом управляющего напряжения; в паспорте допуск написан одинаково — «(+4 −6)» для обоих. Для 24 В считайте допуск неуточнённым и сверяйтесь с изготовителем.
- Степень защиты IP41 — не для открытого дождя: работа на воздухе паспортом разрешена только под навесом.
- Гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.
Документация
- Магнито-Контакт — Паспорт оповещатель световой «Искра» (12 В), ПАШК425543.013 ПС
- Магнито-Контакт — Паспорт оповещатель световой «Искра» (24 В), ПАШК425543.013 ПС
