KM-250 «ARTOL» — герконовые датчики положения для коммутации сети переменного тока

Датчик и магнит в отдельных корпусах: размыкают или замыкают цепь переменного тока до 250 В 50/60 Гц при открывании ворот, дверей, ангаров. Пластик, алюминий, нержавейка.

Герконовые датчики положения KM-250 «ARTOL» и MKM-250-NO «ARTOL» для коммутации цепей переменного тока

Модели семейства

KM-250 «ARTOL» (пластик)Базовый датчик в пластиковом корпусе на ток до 3 А; с магнитом M-025 или M-30 расстояния срабатывания разные.

Коммутируемый ток	не более 3,0 А
Коммутируемое напряжение	не более 250 В, переменный ток 50/60 Гц
Коммутируемая мощность	не более 500 Вт, ВА (активная, индуктивная нагрузка)
Габариты	датчик 130×30×20 мм, магнит 130×30×20 мм
Масса	датчик 0,1 кг, магнит 0,09 кг
Нормально разомкнутый, магнит M-025	на немагнитной поверхности замыкается при 25 мм и менее, размыкается при 55 мм и более; на магнитной — при 13 мм и менее, при 35 мм и более
Нормально разомкнутый, магнит M-30	на немагнитной поверхности замыкается при 30 мм и менее, размыкается при 60 мм и более; на магнитной — при 20 мм и менее, при 40 мм и более
Температура	от −50 до +85 °C
Влажность	100 %

KM-250-12A «ARTOL» (алюминий)Мощное исполнение в алюминиевом корпусе: ток до 12 А, мощность до 2,6 кВт, ВА; выводной кабель 1000 мм без разделки.

Коммутируемый ток	не более 12 А
Коммутируемое напряжение	не более 250 В, переменный ток 50/60 Гц
Коммутируемая мощность	не более 2,6 кВт, ВА (активная, индуктивная нагрузка)
Габариты	датчик 120×40×20 мм, магнит 120×40×20 мм
Масса	датчик 0,35 кг, магнит 0,41 кг
Нормально разомкнутый	на немагнитной и магнитной поверхностях замыкается при 40 мм и менее, размыкается при 65 мм и более
Длина вывода	1000 мм без разделки
Температура	от −50 до +85 °C

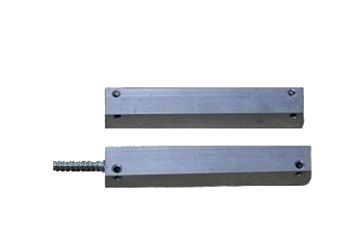

KM-250 «ARTOL» type100 (металл)Металлический корпус 130×20×20 мм на ток до 3 А. Таблица расстояний в даташите повторяет таблицу type200 (в обозначениях стоит «200»), поэтому здесь не приводится.

Коммутируемый ток	не более 3,0 А
Коммутируемое напряжение	не более 250 В, переменный ток 50/60 Гц
Коммутируемая мощность	не более 500 Вт, ВА
Габариты	датчик 130×20×20 мм, магнит 130×20×20 мм
Масса	датчик 0,1 кг, магнит 0,15 кг
Температура	от −50 до +85 °C

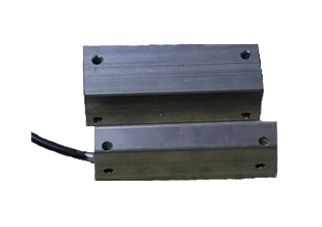

KM-250 «ARTOL» type200 (нержавеющая сталь)Корпус из нержавеющей стали 120×40×20 мм; нормально разомкнутый контакт замыкается при 65 мм и менее на немагнитной поверхности.

Коммутируемый ток	не более 3,0 А
Коммутируемое напряжение	не более 250 В, переменный ток 50/60 Гц
Габариты	датчик 120×40×20 мм, магнит 120×40×20 мм
Масса	датчик 0,3 кг, магнит 0,6 кг
Нормально разомкнутый, немагнитная поверхность	замыкается при 65 мм и менее, размыкается при 73 мм и более
Нормально разомкнутый, магнитная поверхность	замыкается при 55 мм и менее, размыкается при 65 мм и более

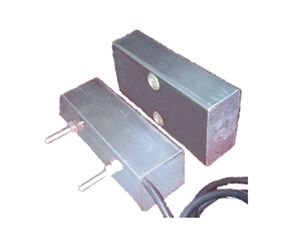

KM-250 «ARTOL» type250 (нержавеющая сталь, крупный)Крупный корпус из нержавеющей стали с самым большим расстоянием срабатывания в линейке — до 130 мм.

Коммутируемый ток	не более 3,0 А
Коммутируемое напряжение	не более 250 В, переменный ток 50/60 Гц
Габариты	датчик 150×50×50 мм, магнит 160×50×50 мм
Масса	датчик 1,1 кг, магнит 2,0 кг
Нормально разомкнутый, немагнитная поверхность	замыкается при 130 мм и менее, размыкается при 145 мм и более
Нормально разомкнутый, магнитная поверхность	замыкается при 105 мм и менее, размыкается при 120 мм и более

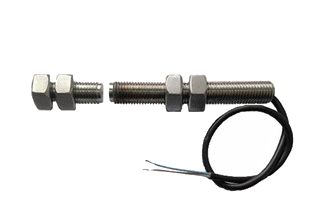

KM-250 «ARTOL» type300 (нержавеющая сталь, цилиндрический)Вариант в корпусе из нержавеющей стали длиной 140 мм (датчик) и 60 мм (магнит).

Коммутируемый ток	не более 3,0 А
Коммутируемое напряжение	не более 250 В, переменный ток 50/60 Гц
Габариты	датчик 140 мм, магнит 60 мм
Масса	датчик 0,1 кг, магнит 0,05 кг
Нормально разомкнутый, немагнитная поверхность	замыкается при 20 мм и менее, размыкается при 35 мм и более

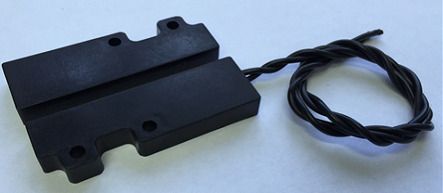

MKM-250-NO «ARTOL»Компактный нормально разомкнутый датчик 100×17,2×15 мм для сети переменного тока 50/60 Гц с магнитами M-020 и M-025.

Габариты	датчик 100×17,2×15 мм, магнит 100×17,2×15 мм
Масса	датчик 0,03 кг, магнит 0,05 кг
Коммутируемое напряжение	от 24 до 250 В
Коммутируемая мощность	не более 500 Вт, ВА
Немагнитная поверхность (магниты M-020, M-025)	замыкается при 18 мм, размыкается при 30 мм
Магнитная поверхность (магниты M-020, M-025)	замыкается при 5 мм, размыкается при 10 мм
Температура	от −50 до +85 °C
Влажность	98 %

Как это работает и подключается

Датчик — это геркон и магнит в отдельных корпусах; при изменении расстояния контакты геркона переключаются и коммутируют цепь переменного тока.
Исполнения по типу контакта: нормально разомкнутый (KM-250-NO), нормально замкнутый (KM-250-NC) и переключающий (KM-250-NO-NC).
У нормально замкнутого и переключающего исполнений расстояния срабатывания в даташите свои, меньшие, чем у нормально разомкнутого (например, у KM-250 с магнитом M-025: размыкается при 20 мм и менее, замыкается при 50 мм и более).

Монтаж

Расстояния срабатывания различаются для немагнитных и магнитных поверхностей: на стали зазор нужно делать заметно меньше — смотрите таблицу своего исполнения.
Выбирайте исполнение по токовой нагрузке: у пластикового KM-250 — не более 3,0 А, у KM-250-12A — до 12 А.
У KM-250-12A выводной кабель 1000 мм без разделки.

Примеры

Рольставни и ангарные ворота

Датчик на раме, магнит на полотне; контакт датчика включён прямо в цепь переменного тока: положение полотна формирует коммутацию сети, а не сигнал в слаботочном шлейфе.

Автоматика

Изготовитель отдельно называет применение для коммутации цепей переменного тока в системах автоматики.

Частые вопросы

Чем KM-250 отличается от обычных охранных датчиков на герконе?

Контакт датчика рассчитан на коммутацию цепей переменного тока до 250 В 50/60 Гц; в даташите прямо сказано, что датчик работает только в таких цепях.

Какое исполнение берут на токи побольше?

KM-250-12A в алюминиевом корпусе: ток до 12 А, мощность до 2,6 кВт, ВА.

Нюансы и грабли

Датчики рассчитаны на работу только в цепях переменного тока 50/60 Гц — постоянный ток коммутировать нельзя.
В даташите для KM-250 type100 таблица расстояний совпадает с таблицей type200, а в корпусе type250 фигурирует обозначение «KM-250-100» — перед заказом уточняйте типоразмер и расстояния.
У MKM-250-NO в даташите ток указан как «0,01…23 А» при мощности не более 500 Вт, ВА — это выглядит как опечатка, ток подтверждайте у изготовителя.
У type300 в даташите для нормально замкнутого контакта указаны «close ≤30 мм, open ≥15 мм» — значения выглядят перепутанными, в карточку не взяты.
