КРТП 10х2 и КРТП 10х2 IP66 АЯКС — коробки на 20 клеммных пар для шлейфов и телефонных линий

Пластиковая коробка с 20 парами винтовых клемм для расключения телефонных линий, шлейфов охранно-пожарной сигнализации и цепей питания; есть вариант с тампером и IP66.

Коробка распределительная телефонная плоская КРТП 10х2

Модели семейства

КРТП 10х2Плоская коробка в обычном исполнении; по заказу — со встроенным тампером вскрытия (КРТП 10х2-Т).

Габариты	120×104×28 мм
Материал корпуса	пластик
Степень защиты	IP40
Рабочая температура	от −55 до +55 °C
Масса	не более 0,17 кг
Напряжение	не более 60 В
Ток	не более 0,5 А
Клеммных пар	20

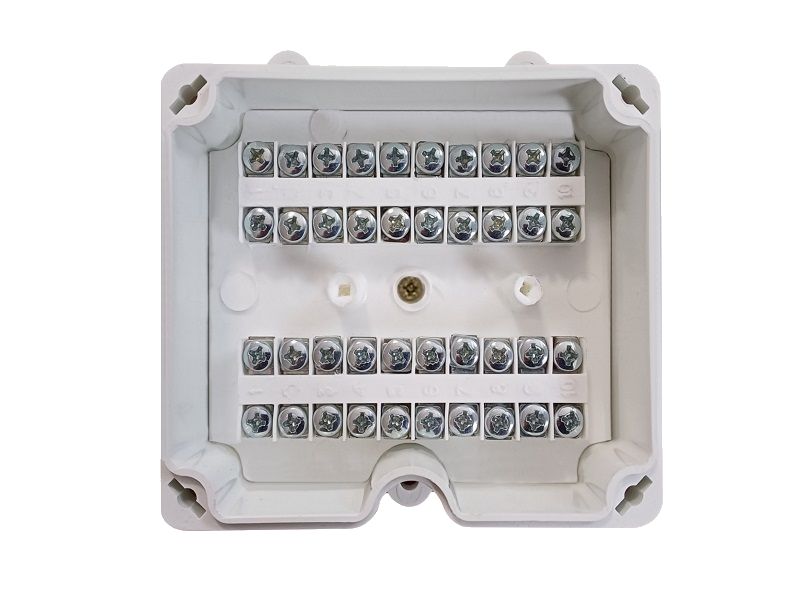

КРТП 10х2 IP66 АЯКСГерметичное исполнение с четырьмя кабельными вводами для проводников диаметром 6–12 мм; по согласованию — глухое исполнение, 2–6 пластиковых вводов (кабель диаметром 3–18 мм) или металлические вводы под бронекабель, трубу, металлорукав; по заказу — со встроенным тампером (КРТП IP66 10х2-Т АЯКС).

Габариты (без вводов)	120×103×50 мм
Материал корпуса	пластик
Степень защиты	IP66
Рабочая температура	от −65 до +70 °C
Масса	не более 0,5 кг
Напряжение	не более 60 В
Ток	не более 0,5 А
Клеммных пар	20

Как это работает и подключается

Проводники шлейфа зажимаются между клеммами и гайками винтами диаметром 4 мм.
Тампер: при закрытой крышке контакт сжат, при снятии крышки переходит в отжатое положение — срабатывает мгновенно.

Монтаж

Основание крепится к поверхности двумя саморезами; крышка фиксируется винтами (IP66) или саморезами (IP40).
Присоединяемые к клеммам провода должны быть обесточены.
Монтаж — по нормативной документации на монтаж, испытания и сдачу в эксплуатацию систем охранной и охранно-пожарной сигнализации и связи.
Обслуживания в процессе эксплуатации не требуется.

Примеры

Банк, музей, оружейная комната

Коробки с тампером вскрытия применяют там, где нужна защита места коммутации от несанкционированного проникновения — банки, музеи, оружейные комнаты, помещения с повышенным уровнем секретности.

Нюансы и грабли

Напряжение — не более 60 В, ток — не более 0,5 А: для силовых цепей коробка не предназначена.
Тампер заказывается отдельно (индекс «Т» в обозначении) — в обычном исполнении его нет.
Гарантийный срок — 24 месяца.

Документация

Магнито-Контакт — Паспорт КРТП 10х2 IP66 АЯКС АТФЕ.685552.227 ПС
Магнито-Контакт — Паспорт КРТП 10х2 АТФЕ.685552.227 ПС
