ЛИГАРД–СИГНАЛ-1 и -2 — речевые оповещатели со встроенным динамиком на 12 В
Настенные речевые оповещатели в пластмассовом корпусе Ø155×78 мм с динамиком 5 Вт и звуком 100 дБ на 1 м. Сигнал-1 — пожарная тревога с контролем линии, Сигнал-2 — два сообщения.
Модели семейства
ЛИГАРД–СИГНАЛ-1 (пожарный речевой)Речевое сообщение «ВНИМАНИЕ! ПОЖАРНАЯ ТРЕВОГА! ВСЕМ ПОКИНУТЬ ЗДАНИЕ СОГЛАСНО ПЛАНУ ЭВАКУАЦИИ» и звук сирены между повторами. Режимы «дежурный» (с контролем линий) и «оповещение»; если контроль не нужен, дежурный заменяют режимом «выключен».
| Напряжение питания | 10.5 – 14 В постоянного тока |
| Средний ток в режиме «дежурный» | не более 10 мА |
| Средний ток в режиме «оповещение» | не более 0.5 А; пиковый не более 0.75 А |
| Мощность головки | не менее 5 Вт |
| Звуковое давление на 1 м | 100±3 дБ |
| Диапазон частот | 500-3500 Гц (речь), 200-5000 Гц (звуковой сигнал) |
| Длительность одного оповещения | около 11 с, повторы не ограничены |
| Сопротивление цепи запуска в дежурном режиме | менее 820 Ом |
| Габариты | Ø 155 х 78 мм, масса не более 0.5 кг |
| Температура | от -10 до +55 °C |
| Степень защиты | IP41 |

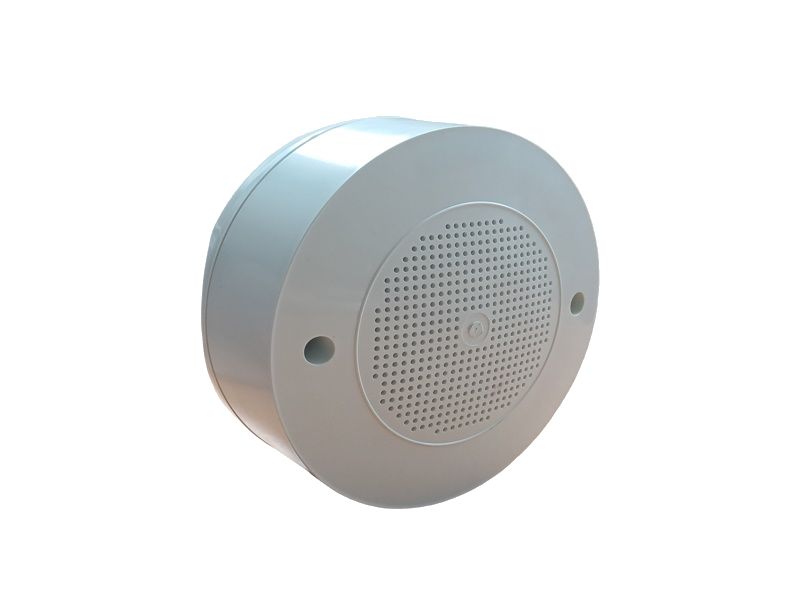

ЛИГАРД–СИГНАЛ-2 (речевой, два сообщения)Запуск подачей +12 В на клеммы «ОП1», «ОП2» или «ОП1+2» (оба сообщения подряд); клемма «Л.Вых» — линейный выход для внешнего усилителя. Выбор одного из двух тонов сирены.
| Напряжение питания | 10.5 – 14 В постоянного тока |
| Средний ток в режиме «оповещение» | не более 0.5 А; пиковый не более 0.75 А |
| Мощность головки | не менее 5 Вт |
| Звуковое давление на 1 м | 100±3 дБ |
| Диапазон частот | 500-3500 Гц (речь), 200-5000 Гц (звуковой сигнал) |
| Длительность оповещения | ОП1+2 около 12 с; ОП1 или ОП2 около 6 с |
| Линейный выход | амплитуда не более ±6 В, выходное сопротивление не более 50 Ом |
| Габариты | Ø 155 х 78 мм, масса не более 0.5 кг |
| Температура | от -10 до +55 °C |
| Степень защиты | IP41 |
Как это работает и подключается
- Сигнал-1 управляется по цепи питания: в дежурном режиме ток ограничен резистором, в режиме оповещения питание идёт без токоограничивающего резистора. Оповещение продолжается до снятия питающего напряжения.
- Контроль линии: по постоянному току проверяется отсутствие короткого замыкания и наличие резистора 820 Ом, динамические головки развязаны от постоянного тока неполярными электролитическими конденсаторами. Состояние линий — светодиодный индикатор.
- В Сигнал-2 режимы «оповещение» и «выключен»; между речевыми сообщениями формируется звук сирены.
Монтаж
- Монтируйте по документации на системы пожарного оповещения и управления эвакуацией (Сигнал-2 — на системы оповещения); ставьте на стенах по проекту.
- Снимите крышку (винты), закрепите прибор шурупами к стене, подключите питающую линию с соблюдением полярности, закройте крышку.
- Сопротивление проводов и переходных контактов линии питания — не более 2 Ом.
- Сигнал-1 — схемы А–Г: с контролем линии питания или без, управление по цепи общего провода или по цепи +12 В; схема Д — распределённая система с полным контролем.
- Сигнал-2 — схемы А и Б: управление по цепи +12 В или по цепи общего провода.
Примеры
Распределённая система оповещения с контролем линии
Схема Д паспорта Сигнал-1: полный контроль линий связи на обрыв и замыкание, управление только по цепи +12 В; линии к усилителям — экранированным проводом.
Пожарная тревога и автоматическое пожаротушение
Сигнал-2 даёт два текста: ОП1 — «ВНИМАНИЕ! ПОЖАРНАЯ ТРЕВОГА! ВСЕМ СРОЧНО ПОКИНУТЬ ПОМЕЩЕНИЕ», ОП2 — «НЕ ВХОДИТЬ! РАБОТАЕТ СИСТЕМА АВТОМАТИЧЕСКОГО ПОЖАРОТУШЕНИЯ».
Частые вопросы
Чем Сигнал-1 отличается от Сигнал-2?
Сигнал-1 — пожарный речевой оповещатель с контролем линий связи и светодиодной индикацией, одно сообщение. Сигнал-2 — речевой с двумя текстами (ОП1, ОП2) и выбором одного из двух тонов сирены, без режима «дежурный» с контролем линий.
Как расширить зону оповещения?
Подключить внешний усилитель к линейному выходу оповещателя.
Нюансы и грабли
- В схеме Д (Сигнал-1) управление должно быть только по цепи +12 В, иначе возможны паразитные связи; линии передачи сигнала усилителям — экранированный провод, сопротивление линии меньше 100 Ом.
- Сигнал-1 в режиме «дежурный» потребляет до 10 мА, в «выключен» — не потребляет; если контроль линий не нужен, заменяйте дежурный режим выключенным.
- Степень защиты IP41 — для помещений; уличный монтаж паспорт не оговаривает.
Документация
- Магнито-Контакт — Паспорт «ЛИГАРД–СИГНАЛ-1» АТФЕ.425541.244 ПС
- Магнито-Контакт — Паспорт «ЛИГАРД–СИГНАЛ-2»
