ПР АЯКС — пассивный разветвитель RS-485/422 на 3 и 4 порта

Пассивный разветвитель линий RS-485 и RS-422 без питания: пластик IP66/IP65, металл IP66/IP68 или модуль на DIN-рейку IP20, нажимные клеммы, 3 или 4 порта.

Разветвитель интерфейса RS-485/422 ПР АЯКС

Модели семейства

ПР-3 АЯКС, ПР-3М АЯКС, ПР-3 DIN АЯКСРазветвитель на три порта: в пластиковом корпусе, в металлическом корпусе («М») и модуль на DIN-рейку.

Количество портов	3
Степень защиты	IP66/IP65 (пластик, металл «М»); IP20 (DIN)
Масса	0.7 кг (ПР-3М); 0.4 кг (ПР-3); 0.1 кг (ПР-3 DIN)
Максимальное сечение проводника	2.5 мм²
Диаметр кабеля	6 - 12 мм

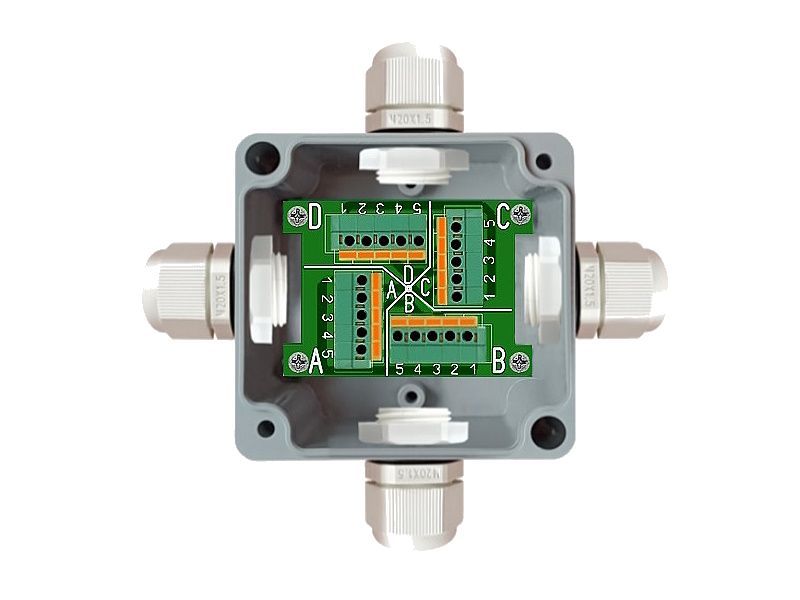

ПР-4 АЯКС, ПР-4М АЯКС, ПР-4 DIN АЯКСРазветвитель на четыре порта в тех же трёх исполнениях.

Количество портов	4
Степень защиты	IP66/IP65 (пластик, металл «М»); IP20 (DIN)
Масса	0.7 кг (ПР-4М); 0.4 кг (ПР-4); 0.1 кг (ПР-4 DIN)
Максимальное сечение проводника	2.5 мм²
Диаметр кабеля	6 - 12 мм

Общие данные серииОдинаковы для всех исполнений.

Поддерживаемые интерфейсы	RS-485, RS-422 (подходит также для CAN / DMX512 / M-Bus / Modbus RTU)
Тип подключения	нажимные клеммы
Максимальное рабочее напряжение	300 В
Максимальный коммутируемый ток	10 А
Температура	от -65 до +70 °C
Габариты корпуса (без вводов)	82x80x55 мм
Срок службы	не менее 10 лет

Как это работает и подключается

Разветвитель — пассивное устройство: внешнего питания не требует.
Сигналы передаются прямым электрическим соединением соответствующих линий интерфейса; никакой обработки, усиления или согласования в устройстве нет.
Цвет по умолчанию светло-серый, по заявке — белый (Б) или чёрный (Ч).

Монтаж

Монтаж ведут по документации на монтаж, испытания и сдачу в эксплуатацию кабельных линий.
Основание разветвителя крепят к поверхности саморезами.
Провода, присоединяемые к контактам, должны быть обесточены.
Диаметр кабеля — 6–12 мм (кабельные вводы корпусных исполнений), сечение проводника — не более 2.5 мм².

Примеры

Ответвление от магистрали RS-485 к оконечным устройствам

Магистраль заводится в разветвитель, от него идут ответвления на 3 или 4 оконечных устройства — без внешнего питания и преобразователей.

Уличная или влажная точка

Выбирайте пластиковый корпус IP66/IP65 или металлический «М» IP66/IP68, а DIN-исполнение IP20 оставляйте для шкафа.

Частые вопросы

Нужно ли питание?

Нет, разветвитель пассивный и внешнего питания не требует.

Какие исполнения бывают?

ПР-3 и ПР-4 в пластиковом корпусе, ПР-3М и ПР-4М в металлическом, ПР-3 DIN и ПР-4 DIN — модуль на DIN-рейку. Цифра — число портов RS-485/422.

Нюансы и грабли

Габариты 82x80x55 мм в паспорте указаны для корпуса «без вводов» и относятся к корпусным исполнениям; размеры DIN-модуля отдельной цифрой не даны — смотрите чертёж «ПР-4 DIN АЯКС, ПР-3 DIN АЯКС» в паспорте.
Степень защиты металлического корпуса в паспорте названа по-разному: во введении IP66/IP68, в таблице — IP66/IP65. Для проекта берите меньшее значение.
Разветвитель пассивный: он не заменяет повторитель и не решает проблем с длиной линии и нагрузкой на передатчик — число и длину ответвлений определяйте по документации на интерфейс.

Документация

Магнито-Контакт — Паспорт Разветвитель интерфейса RS-485/422 ПР АЯКС, ПАШК.685614.311ПС
