СК555 — магнитоконтактный извещатель с тамперным шлейфом для дверей и окон
Датчик из геркона и магнита в пластиковом или алюминиевом корпусе блокирует двери и окна на открывание; отдельная пара проводов выводит тамперный (антисаботажный) шлейф.
Модели семейства
СК555Блокировка дверных и оконных проёмов и других конструктивных элементов на открывание или смещение с выдачей извещения на ПЦН, ППК или концентратор размыканием шлейфа контактами встроенного геркона; корпус — ABS-пластик.
| Расстояние срабатывания | 20 мм на немагнитопроводящей поверхности, 4 мм на магнитопроводящей |
| Расстояние восстановления | 45 мм на немагнитопроводящей поверхности, 15 мм на магнитопроводящей |
| Провода | 4: 2 — тамперный (антисаботажный) шлейф, 2 — вывод геркона; длина вывода 180 мм |
| Сопротивление контакта | не более 0,5 Ом замкнутых, не менее 100 кОм разомкнутых |
| Коммутируемый ток/напряжение | 0,001–0,5 А; 0,02–72 В; макс. мощность 10 Вт |
| Число срабатываний | не менее 10⁶ |
| Степень защиты | IP66 |
| Температура эксплуатации | от −50 до +50 °C |
| Масса | датчик не более 20 г, магнит не более 15 г |
| Срок службы | не менее 8 лет, гарантия 5 лет |

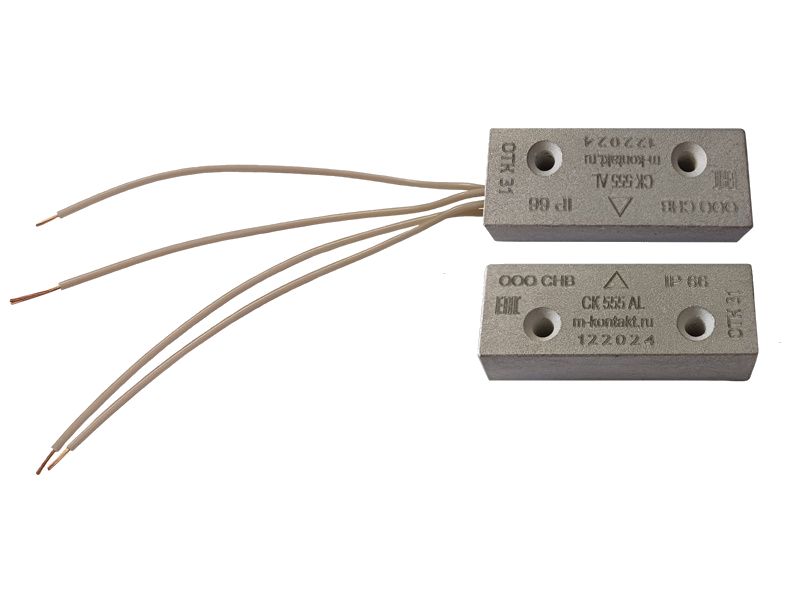

СК555 (Al)Тот же датчик в алюминиевом корпусе — электрические параметры и дистанции срабатывания совпадают с базовым СК555.
| Расстояние срабатывания | 20 мм на немагнитопроводящей поверхности, 4 мм на магнитопроводящей |
| Расстояние восстановления | 45 мм на немагнитопроводящей поверхности, 15 мм на магнитопроводящей |
| Провода | 4: 2 — тамперный шлейф, 2 — вывод геркона; длина вывода 180 мм |
| Корпус | алюминий |
ИО102-555 НРНормально разомкнутый геркон без тамперного шлейфа; та же длина вывода и масса, что у СК555, но зазор замыкания на магнитопроводящей поверхности немного больше — 6 мм против 4 мм.
| Расстояние срабатывания | 20 мм на немагнитопроводящей поверхности, 6 мм на магнитопроводящей |
| Расстояние восстановления | 45 мм на немагнитопроводящей поверхности, 15 мм на магнитопроводящей |
| Провода | 2, КСПВГ 2×0,2, длина вывода 180 мм |
| Масса | датчик не более 20 г, магнит не более 15 г |
| Степень защиты | IP66 |
ИО102-555 2НРДва геркона с нормально разомкнутыми контактами в том же корпусе.
| Расстояние срабатывания | 20 мм на немагнитопроводящей поверхности, 4 мм на магнитопроводящей |
| Расстояние восстановления | 45 мм на немагнитопроводящей поверхности, 15 мм на магнитопроводящей |
| Провода | 4, КСПВГ 4×0,2, длина вывода 180 мм |

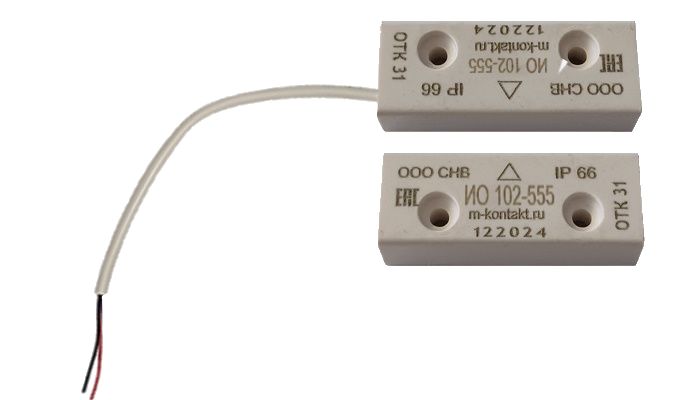

ИО102-555 НР+ТШПо паспорту совпадают дистанции срабатывания, длина вывода и масса с базовым СК555 (IP66); отдельный тамперный (антисаботажный) шлейф.
| Расстояние срабатывания | 20 мм на немагнитопроводящей поверхности, 4 мм на магнитопроводящей |
| Расстояние восстановления | 45 мм на немагнитопроводящей поверхности, 15 мм на магнитопроводящей |
| Провода | 4: 2 — тамперный шлейф, 2 — вывод геркона, длина вывода 180 мм |

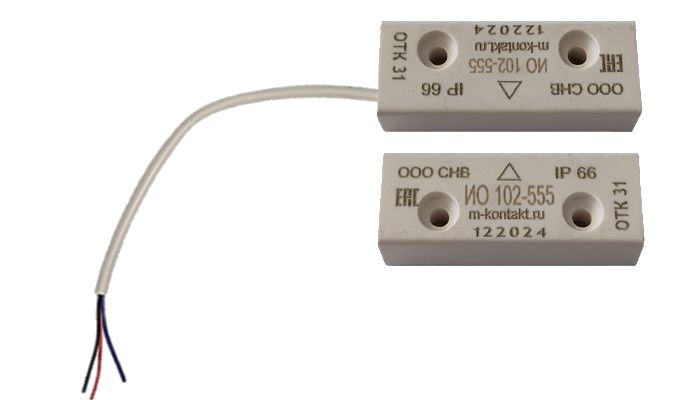

ИО102-555 ППереключающий геркон вместо нормально разомкнутого.
| Расстояние срабатывания | 15 мм на немагнитопроводящей поверхности, 5 мм на магнитопроводящей |
| Расстояние восстановления | 35 мм на немагнитопроводящей поверхности, 15 мм на магнитопроводящей |
| Провода | 3, КСПВГ 3×0,2, длина вывода 180 мм |
Как это работает и подключается
- Контакты геркона замыкаются под действием магнита; допуск смещения блоков датчика друг относительно друга — 3 мм.
- Датчик состоит из двух блоков — исполнительного (магнитоуправляемого) и задающего (управляющего магнита) — в пластиковых корпусах, близких по форме к прямоугольным.
Монтаж
- Монтаж на объекте — по ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации».
- Датчик предназначен для открытой установки на поверхности охраняемой конструкции.
- Подключать провода и устранять неисправности допускается только в обесточенном состоянии; осмотр — не реже 1 раза в квартал: механические повреждения корпуса, крепление датчика и магнита, изоляция, надёжность подключения к шлейфу.
Примеры
Дверь под охранным шлейфом с контролем вскрытия
Пара проводов геркона идёт в шлейф сигнализации, вторая пара — в тамперный (антисаботажный) шлейф, паспорт показывает оба способа подключения к ПКП.
Частые вопросы
Есть ли у СК555 контроль вскрытия корпуса?
Датчик выпускается с 4 проводами: 2 — вывод геркона в шлейф сигнализации, 2 — отдельный тамперный (антисаботажный) шлейф.
Можно ставить СК555 на металлическую дверь?
Да, но дистанция срабатывания на магнитопроводящей поверхности заметно меньше: замыкание на 4 мм и восстановление на 15 мм против 20 мм и 45 мм на немагнитной поверхности.
Нюансы и грабли
- Дистанция срабатывания сильно зависит от материала поверхности: у СК555 и ИО102-555 НР+ТШ на магнитопроводящей (металл) поверхности она в 5 раз меньше, чем на немагнитопроводящей (20 мм против 4 мм на замыкание); у ИО102-555 НР — 20 против 6 мм, у ИО102-555 П — 15 против 5 мм. При установке на металлическую дверь не рассчитывать на те же зазоры, что на деревянной, и смотреть цифры конкретной модификации.
- Паспорт отдельно показывает «частый» и «рекомендуемый» способ подключения к ПКП — использовать рекомендуемую схему, а не первую попавшуюся.
Документация
- Магнито-Контакт — Паспорт СК555 АТФЕ.425119.119 ПС
- Магнито-Контакт — Паспорт ИО102-555 ПАШК.425119.111 ПС
