Магнито-Контакт · магнитоконтактный сигнализатор
СМК-4 и СМК-4 «На металл» — малогабаритные герконовые датчики с IP66/IP68
Двухблочный магнитоконтактный сигнализатор: геркон и магнит в корпусах с крепёжной площадкой 3 мм, IP66/IP68, исполнения НР, НЗ и П. Вариант «На металл» — компактнее и с выводом 250 мм.
Модели семейства

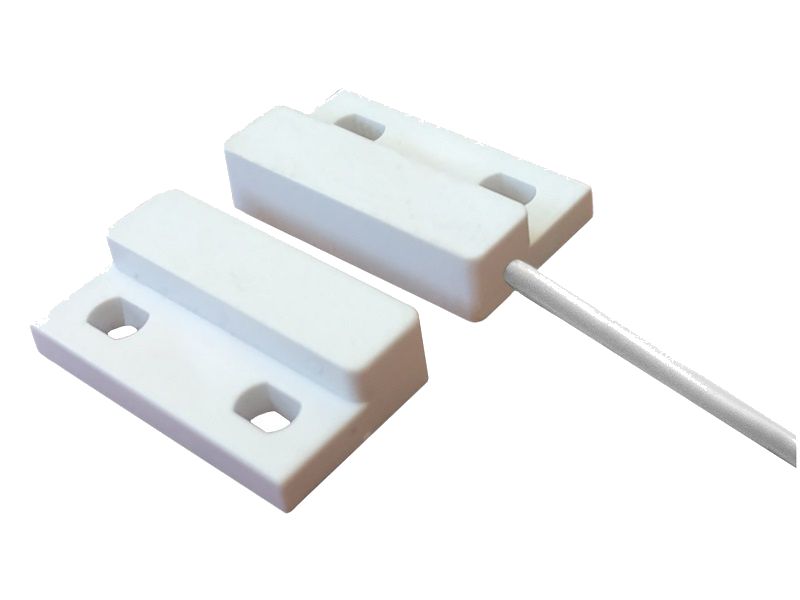

СМК-4 (НР, НЗ, П)Базовый сигнализатор белого цвета; корпуса блоков геркона и магнита имеют крепёжную площадку толщиной 3 мм.
| Конструкция | 2-х блочный |
| Габариты | датчик 32×15×6,8 мм, магнит 32×15×6,8 мм |
| Масса | блок геркона 10 г, блок магнита 15 г (не более) |
| Длина вывода датчика | 355 мм без разделки (по согласованию — другая) |
| Допуск соосности датчика и магнита | 3 мм |
| Степень защиты | IP66/IP68 |
| Температура | от −60 до +85 °C |
| Сопротивление контактов | замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм |

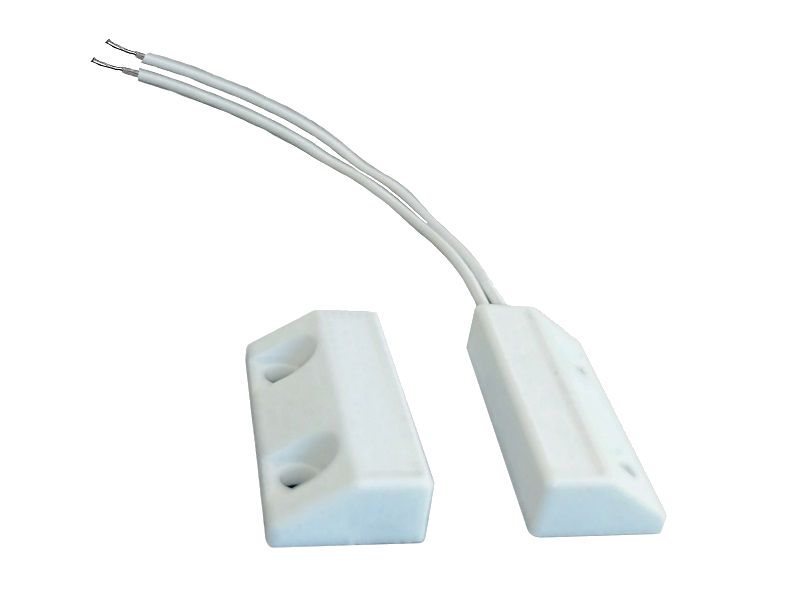

СМК-4 «На металл» (НР, НЗ, П)Исполнение для установки на металл: габариты меньше, вывод короче; корпус чёрный или белый.
| Конструкция | 2-х блочный |
| Габариты | датчик 29,2×13×6,5 мм, магнит 29,2×13×6,5 мм |
| Масса | блок геркона 10 г, блок магнита 15 г (не более) |
| Длина вывода датчика | 250 мм (по согласованию — другая) |
| Допуск соосности датчика и магнита | 2 мм |
| Степень защиты | IP66/IP68 |
| Температура | от −60 до +60 °C |
| Сопротивление контактов | замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм |
СМК-4 НР, НЗ, П — расстояния срабатывания и коммутация (обе версии)Контакты переключены (замкнуты для НР) при расстоянии не более первого значения и гарантированно не переключены при расстоянии не менее второго. Значения даны отдельно для магнитопроводящего и немагнитопроводящего основания.
| СМК-4 НР, магнитопроводящее основание | переключены ≤5 мм, не переключены ≥12 мм |
| СМК-4 НР, немагнитопроводящее основание | переключены ≤12 мм, не переключены ≥20 мм |
| СМК-4 НЗ и П, магнитопроводящее основание | переключены ≤3 мм, не переключены ≥10 мм |
| СМК-4 НЗ и П, немагнитопроводящее основание | переключены ≤8 мм, не переключены ≥15 мм |
| Коммутация НР | ток 0,5 А, напряжение не более 100 В, мощность 10 Вт, ВА |
| Коммутация НЗ и П | ток 0,25/0,5 А, напряжение 60 В, мощность 4 Вт, ВА |
Как это работает и подключается
- Датчик — геркон в корпусе; рядом на подвижной части ставится блок магнитов.
- Исполнения: НР — нормально разомкнутый, НЗ — нормально замкнутый, П — переключающий; контакт геркона размыкается или переключается при удалении магнита.
- Сигнал блокировки уходит на пульт централизованного наблюдения, прибор приёмно-контрольный или концентратор.
Монтаж
- Допуск соосности крепления датчика и магнита: 3 мм у СМК-4, 2 мм у «На металл».
- Подключать провода и устранять неисправности в линии блокировки можно только в обесточенном состоянии.
- В процессе эксплуатации следите за отсутствием механических повреждений корпуса, исправностью изоляции и надёжностью крепления.
- Длина вывода по умолчанию 355 мм (СМК-4) и 250 мм («На металл»); другую длину изготовитель делает по согласованию с потребителем (оговаривается в договоре на поставку).
Примеры
Блокировка металлической двери или шкафа
Пары СМК-4 «На металл» ставят на металл: зазоры там меньше (магнитопроводящее основание), поэтому соосность и расстояния проверяют по таблице исполнения.
Автоматика и бытовая техника
Паспорт называет также применение в автоматике различных устройств, технике бытового, коммерческого, медицинского, научного и промышленного назначения.
Частые вопросы
Чем отличаются НР, НЗ и П?
Типом контакта геркона и допустимой коммутацией: у НР ток 0,5 А, напряжение до 100 В и мощность 10 Вт, ВА; у НЗ и П — 0,25/0,5 А, 60 В и 4 Вт, ВА.
Какой класс защиты от поражения током?
Класс «0» по паспорту.
Нюансы и грабли
- Заголовки столбцов таблицы расстояний срабатывания в паспортах перепутаны, причём в двух паспортах по-разному. В карточке значения прочитаны по логике «переключены на малом расстоянии, не переключены на большом»; перед проектом сверьте с оригиналом.
- У СМК-4 «На металл» в паспорте температура указана до +60 °C, у обычного СМК-4 — до +85 °C. В обоих одинаковый нижний предел минус 60 °C.
- Сигнализатор неремонтируемый; гарантия 5 лет, но не более 5,5 лет с момента выпуска.
Документация
- Магнито-Контакт — Паспорт СМК-4 АТФЕ.425119.169 ПС
- Магнито-Контакт — Паспорт СМК-4 «На металл» АТФЕ.425119.169 ПС
