Магнито-Контакт · магнитоконтактные датчики в алюминиевом корпусе
СТС002, СТС047, СТС147 — магнитоконтактные датчики в алюминиевых корпусах для открытой установки
Двухблочные датчики положения (геркон и магнит) в алюминиевых корпусах: СТС002 с выводами 450 мм и IP65, СТС047 и СТС147 с пятью винтовыми колодками, IP55, контакт НР или переключающий.
Модели семейства
СТС002Нормально разомкнутый геркон; из датчика выведены многожильные провода длиной 0,45 м (по заказу — любая длина): два провода тамперного шлейфа и два провода геркона (НВ-0,2).
| Расстояние срабатывания | не более 25 мм на немагнитопроводящей поверхности; 15 мм на магнитопроводящей |
| Расстояние восстановления | не более 40 мм на немагнитопроводящей; 25 мм на магнитопроводящей |
| Допуск смещения блоков | 3 мм |
| Коммутация | ток от 0,001 до 0,5 А, напряжение от 0,02 до 72 В, мощность до 10 Вт |
| Сопротивление контактов | замкнутых не более 0,5 Ом; разомкнутых не менее 100 кОм |
| Масса | датчик не более 22 г, магнит не более 16 г |
| Степень защиты | IP65 |
| Температура | от −50 до +50 °C, влажность до 98 % при +35 °C |
| Срок службы | не менее 8 лет |

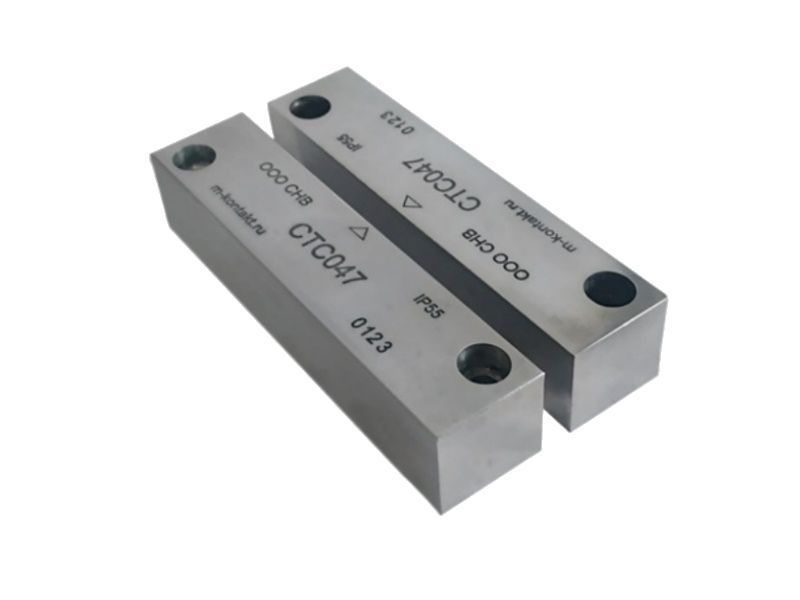

СТС047Нормально разомкнутый контакт NO; пять винтовых клеммных колодок с выходами для подключения резистора и тампера вскрытия.
| Габариты | датчик 74х18х18 мм, магнит 74х18х18 мм |
| Масса | блок геркона 41 г, блок магнита 63 г (не более) |
| Расстояния (магнитоактивные материалы) | замкнуты на 25 мм и менее, разомкнуты на 29 мм и более |
| Расстояния (магнитопассивные материалы) | замкнуты на 32 мм и менее, разомкнуты на 40 мм и более |
| Допуск соосности | 3 мм |
| Коммутация | напряжение не более 60 В, ток не более 0.25 А, мощность не более 10 Вт |
| Сопротивление контактов | замкнутых не более 0.5 Ом; разомкнутых не менее 20 МОм |
| Степень защиты | IP55 |
| Температура | от -50 до +70 °C |
СТС147Тот же корпус и параметры, но контакт переключающий NC/NO.
| Габариты | датчик 74х18х18 мм, магнит 74х18х18 мм |
| Расстояния (магнитоактивные материалы) | переключены на 12 мм и менее, не переключены на 18 мм и более |
| Расстояния (магнитопассивные материалы) | переключены на 25 мм и менее; значение «не переключены» в паспорте дано некорректно (см. «Подводные камни») |
| Допуск соосности | 3 мм |
| Коммутация | напряжение не более 60 В, ток не более 0.25 А, мощность не более 10 Вт |
| Степень защиты | IP55 |
| Температура | от -50 до +70 °C |
Как это работает и подключается
- Датчик состоит из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита) в алюминиевых корпусах.
- Контакты геркона замыкаются или переключаются при сближении блоков в пределах расстояния срабатывания.
- Датчик контролирует положение подвижных частей конструкций и механизмов из магнитопроводных и немагнитопроводных материалов, блокировку дверей и окон на открывание и смещение.
Монтаж
- Датчик СТС002 предназначен для открытой установки на поверхности охраняемой конструкции.
- Монтаж СТС002 — по ВСН 2509.68-85; примеры подключения к ПКП — рис. 3 паспорта (частый и рекомендуемый способы).
- Допуск соосности датчика и магнита — 3 мм.
- Подключать провода и устранять неисправности в линии блокировки можно только в обесточенном состоянии; следите за корпусом, изоляцией и креплением.
Примеры
Ворота или дверь на открытом участке
Датчик на неподвижной раме, магнит на створке; алюминиевые корпуса, IP65 (СТС002) или IP55 (СТС047, СТС147).
Охрана с тампером
СТС002 выводит тамперный (антисаботажный) шлейф отдельной парой проводов, СТС047 и СТС147 — колодки с выходами для резистора и тампера вскрытия.
Частые вопросы
Чем СТС147 отличается от СТС047?
Типом контакта: СТС047 — нормально разомкнутый NO, СТС147 — переключающий NC/NO. Расстояния срабатывания у СТС147 меньше.
Где использовать СТС002?
Для открытой установки: из датчика выведены четыре провода (два — тамперный шлейф, два — геркон) длиной 0,45 м.
Нюансы и грабли
- СТС147, магнитопассивные материалы: в паспорте «переключены на расстоянии 25 мм и менее, не переключены на расстоянии 15 мм и более» — значения противоречивы (15 меньше 25). Пока изготовитель не уточнил, не принимайте это значение в проект.
- Расстояния для магнитоактивных и магнитопассивных материалов заметно различаются — подбирайте зазор по материалу основания, а не по самому большому значению.
- У СТС002 срок службы указан не менее 8 лет, гарантия 5 лет (не более 5,5 лет с отгрузки); у СТС047 и СТС147 гарантия 3 года, не более 3,5 лет с отгрузки; прибор неремонтируемый.
Документация
- Магнито-Контакт — Паспорт СТС002 АТФЕ.425119.202 ПС
- Магнито-Контакт — Паспорт СТС047 АТФЕ.425119.202ПС
- Магнито-Контакт — Паспорт СТС147 АТФЕ.425119.202ПС
