УУК-12 / УУК-24 — устройства управления и коммутации с релейными выходами
Реле на 12 или 24 В управления включает до 8 А: лампы, сирены, видеокамеры, замки, пожаротушение — по сети 220 В или от источника постоянного тока 30 В. 1, 2 или 8 каналов.
Модели семейства
УУК-12-01 / УУК-24-01Одно исполнительное реле, клеммы DG3 до 1,5 мм².
| Число реле | 1 |
| Напряжение катушки | 12 В (УУК-12) или 24 В (УУК-24) |
| Клеммы | DG3, провод до 1,5 мм² |
| Габариты | не более 85×62×42 мм |
| Масса | не более 120 г |

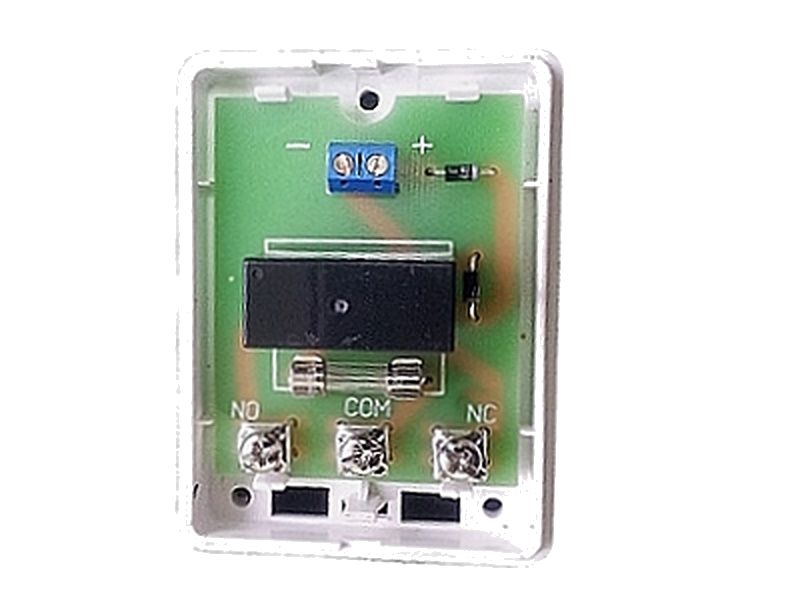

УУК-12-01/1 / УУК-24-01/1Одно исполнительное реле, клеммы K14 до 2,5 мм².
| Число реле | 1 |
| Напряжение катушки | 12 В (УУК-12) или 24 В (УУК-24) |
| Клеммы | K14, провод до 2,5 мм² |
| Габариты | не более 85×62×42 мм |
| Масса | не более 120 г |

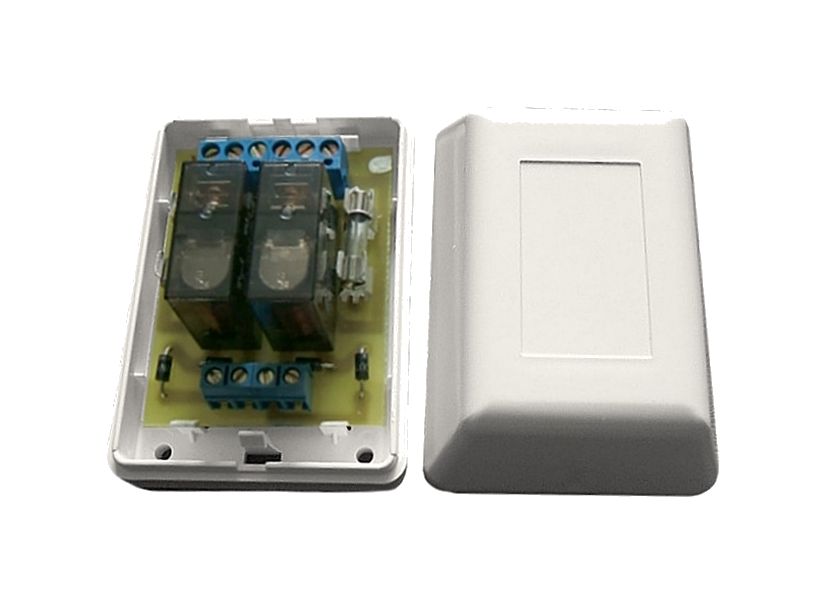

УУК-12-02 / УУК-24-02Два исполнительных реле, клеммы DG3 до 1,5 мм².
| Число реле | 2 |
| Напряжение катушки | 12 В (УУК-12) или 24 В (УУК-24) |
| Клеммы | DG3, провод до 1,5 мм² |
| Габариты | не более 85×62×42 мм |
| Масса | не более 120 г |
УУК-12-08 / УУК-24-08Восемь реле в корпусе побольше, клеммы T31 до 2,5 мм².
| Число реле | 8 |
| Напряжение катушки | 12 В (УУК-12) или 24 В (УУК-24) |
| Клеммы | T31, провод до 2,5 мм² |
| Габариты | не более 302×225×93 мм |
| Масса | не более 1,3 кг |
Как это работает и подключается
- Устройство управляет подключением и отключением приборов, входящих в системы охранно-пожарной сигнализации, и коммутирует исполнительные устройства замыканием или размыканием контактов реле.
- Нагрузка подключается к сети переменного тока номинальным напряжением 220 В или к источнику постоянного тока 30 В.
- Число каналов (1, 2 или 8), напряжение катушки (12 или 24 В) и тип клемм определяются исполнением.
Монтаж
- Подбирайте напряжение катушки по источнику управляющего сигнала: 12 В у УУК-12, 24 В у УУК-24, допуск ±10 %.
- Сечение провода ограничено типом клемм: DG3 — до 1,5 мм², K14 и T31 — до 2,5 мм².
- Рабочая температура — от −30 до +50 °C.
Примеры
Включение сирены и освещения по тревоге
Сигнал от охранно-пожарной системы подаётся на катушку УУК (12 или 24 В), а контакты реле коммутируют лампу или сирену, питающуюся от сети или от источника постоянного тока.
Управление исполнительными устройствами
Изготовитель называет типовые нагрузки: лампы, сирены, видеокамеры, системы пожаротушения, электромагнитные замки.
Частые вопросы
Чем УУК-12-01 отличается от УУК-12-01/1?
Только типом клемм: у УУК-12-01 клеммы DG3 под провод до 1,5 мм², у УУК-12-01/1 — K14 под провод до 2,5 мм². Реле одно, катушка на 12 В.
На какой ток рассчитаны контакты?
Коммутируемый ток не более 8 А; напряжение до 250 В переменного или до 30 В постоянного тока.
Нюансы и грабли
- Ток через контакты не более 8 А, переменное напряжение не более 250 В, постоянное не более 30 В — не подключайте нагрузку на постоянный ток выше 30 В.
- Ток катушки реле у устройства — не более 55 мА; учитывайте это при выборе источника управляющего сигнала.
- В даташите у значения мощности стоит знак «≥» (2 кВт для переменного тока, 240 Вт для постоянного) — по смыслу это предел, а не минимум; в карточку не взято, уточняйте у изготовителя.
