Газовые извещатели MaviGard GD / GDR / GD2R / TGDR — метан, сжиженный газ и CO
Неадресные бытовые и промышленные газовые извещатели MaviGard: метан, сжиженный газ (LPG) и угарный газ, питание 12/24 В DC или 230 В AC, исполнения с реле.
Модели семейства
GDR-1224LСжиженный газ (LPG), 12/24 В DC, с реле.
| Газ | LPG |
| Порог тревоги | 10 % LEL |
| Питание | 12/24 В DC |
| Реле | 10 А 250 В AC / 8 А 30 В DC |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <10 с |
GDR-1224MМетан (природный газ), 12/24 В DC, с реле.
| Газ | природный газ |
| Порог тревоги | 10 % LEL |
| Питание | 12/24 В DC |
| Реле | 10 А 250 В AC / 8 А 30 В DC |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <10 с |
GDR-220LLPG, 230 В AC, с реле.
| Газ | LPG |
| Порог тревоги | 10 % LEL |
| Питание | 230 В AC |
| Реле | 10 А 250 В AC / 8 А 30 В DC |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <10 с |

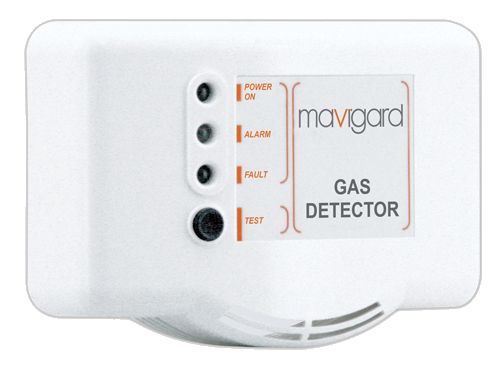

GDR-220MМетан, 230 В AC, с реле.
| Газ | природный газ |
| Порог тревоги | 10 % LEL |
| Питание | 230 В AC |
| Реле | 10 А 250 В AC / 8 А 30 В DC |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <10 с |
GD-220LLPG, 230 В AC, без реле.
| Газ | LPG |
| Порог тревоги | 10 % LEL |
| Питание | 230 В AC |
| Реле | нет |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <10 с |
GD-220MМетан, 230 В AC, без реле.
| Газ | природный газ |
| Порог тревоги | 10 % LEL |
| Питание | 230 В AC |
| Реле | нет |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <10 с |
GD-220ECУгарный газ (CO), 230 В AC, без реле.
| Газ | CO |
| Порог тревоги | 50 ppm |
| Питание | 230 В AC |
| Реле | нет |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <30 с |
GD2R-12ECCO, 12 В DC, два уровня тревоги, с реле.
| Газ | CO |
| Порог тревоги | 1-й уровень 50 ppm, 2-й уровень 200 ppm |
| Питание | 12 В DC |
| Реле | 1-й уровень: 10 А 250 В AC / 8 А 30 В DC; 2-й уровень: 500 мА 50 В DC |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <30 с |
GD2R-24ECCO, 24 В DC, два уровня тревоги, с реле.
| Газ | CO |
| Порог тревоги | 1-й уровень 50 ppm, 2-й уровень 200 ppm |
| Питание | 24 В DC |
| Реле | 1-й уровень: 10 А 250 В AC / 8 А 30 В DC; 2-й уровень: 500 мА 50 В DC |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <30 с |
GD2R-220ECCO, 230 В AC, два уровня тревоги, с реле.
| Газ | CO |
| Порог тревоги | 1-й уровень 50 ppm, 2-й уровень 200 ppm |
| Питание | 230 В AC |
| Реле | 1-й уровень: 10 А 250 В AC / 8 А 30 В DC; 2-й уровень: 500 мА 50 В DC |
| Масса | 240 г |
| Время прогрева | 120 с |
| Время до тревоги | <30 с |

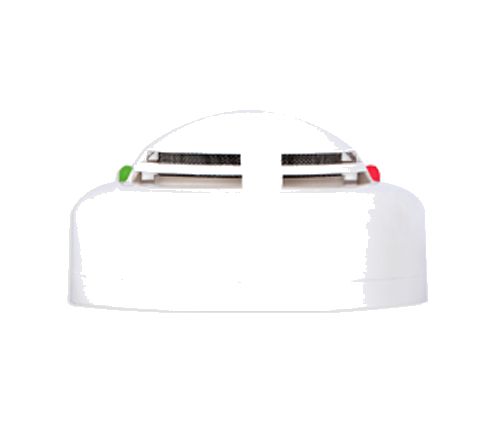

TGDR-1224MМетан, 12/24 В DC, потолочный, с реле; ставится на базу извещателя.
| Газ | природный газ |
| Порог тревоги | 10 % LEL |
| Питание | 12/24 В DC |
| Реле | 30 В DC 2 А |
| Масса | 145 г |
| Время прогрева | 120 с |
| Время до тревоги | <10 с |
Как это работает и подключается
- Три светодиода показывают нормальную работу, неисправность и тревогу; кнопка «Тест» проверяет светодиоды и зуммер, зуммер встроен.
- Метан и LPG: тревога при 10 % LEL; нижний предел взрываемости (LEL) для метана указан 5 %, для LPG (бутан+пропан) 2,1 %.
- CO: 50 ppm — тревога; в двухуровневых GD2R первый уровень 50 ppm, второй 200 ppm.
- Исполнения с реле (в названии R) совместимы с пожарными и охранными приборами.
Монтаж
- Питание 12/24 В DC или 230 В AC определяется моделью; схемы показывают GDR-1224M с питанием 24 В DC, реле O/NC/NO и подключение в зону с резистором 470 или 6K8.
- Потолочный TGDR-1224M требует базу извещателя (ставится на потолок).
- Извещатель на CO нельзя ставить вне здания, в шкафу, в сырых и влажных местах, прямо над топливным прибором, за шкафом, мешающим движению воздуха, и там, где очень жарко или очень холодно.
Примеры
Кухня, котельная, подвал
Извещатели на метан и LPG рассчитаны на склад, офис, мастерскую и помещения, где возможна утечка: кухню, санузел, котельную, отопительную систему, ёмкость, подвал, коридор.
Закрытый гараж
CO-извещатели ставят в закрытых гаражах, где выхлопные газы автомобилей и автобусов накапливаются.
Частые вопросы
На какой газ какая модель?
L — сжиженный газ (LPG), M — метан (природный газ), EC — угарный газ (CO).
Какой порог тревоги у CO?
50 ppm; у двухуровневых GD2R ещё второй уровень 200 ppm.
Нюансы и грабли
- CO-извещатель не годится для других газов и дыма.
- В документе на модели GD-220L, GD-220M, GD-220EC реле нет (в таблице «Yok»); выход на прибор — только через модели R.
- Время срабатывания: до 10 с у метана и LPG, до 30 с у CO; прогрев 120 с.
Документация
- MaviGard — лист продаж SDD-183 (AGD/GD/GDR/GD2R, обычные модели) и схемы подключения BS.191–BS.197
