ML-21XX — неадресные точечные пожарные извещатели: оптический дымовой, тепловые и мультисенсорный

Неадресные точечные извещатели MaviGard (Maxlogic) в общем корпусе Ø106 мм: дымовой ML-2110, тепловые ML-2120, ML-2130, ML-2130BS и мультисенсорный ML-2140.

Пожарные извещатели MaviGard ML-21XX (неадресные)

Модели семейства

ML-2110Оптический дымовой извещатель (EN 54-7), принцип рассеянного света; влажность: 95 % (при +40 °C, без конденсата).

Напряжение питания	10-30 В DC
Ток покоя (макс.)	95 мкА
Ток тревоги (макс.)	40 мА
Выход выносного индикатора (макс.)	45 мА
Габариты с базой	Ø106 мм, h 51 мм
Масса с базой	140 г
Чувствительный элемент	оптическая камера
Рабочая температура	от -10 до +50 °C
База	ML-0140

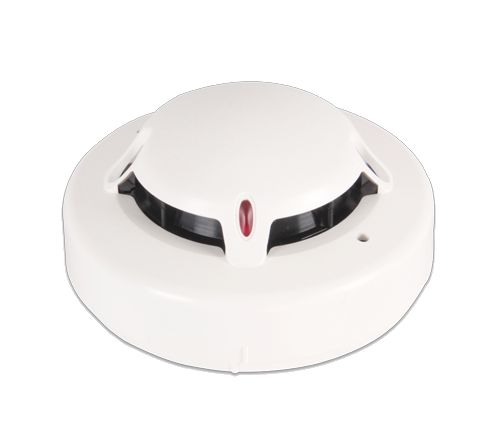

ML-2120Тепловой извещатель (EN 54-5), срабатывает при 60 °C; класс A1S.

Напряжение питания	10-30 В DC
Ток покоя (макс.)	80 мкА
Ток тревоги (макс.)	40 мА
Выход выносного индикатора (макс.)	45 мА
Габариты с базой	Ø106 мм, h 51 мм
Масса с базой	135 г
Чувствительный элемент	двойной термистор
Рабочая температура	от -10 до +50 °C
Класс	A1S
База	ML-0140

ML-2130Тепловой извещатель (EN 54-5): порог 60 °C или нарастание температуры по EN 54-5; класс A1R.

Напряжение питания	10-30 В DC
Ток покоя (макс.)	80 мкА
Ток тревоги (макс.)	40 мА
Выход выносного индикатора (макс.)	45 мА
Габариты с базой	Ø106 мм, h 51 мм
Масса с базой	135 г
Чувствительный элемент	двойной термистор
Рабочая температура	от -10 до +50 °C
Класс	A1R
База	ML-0140

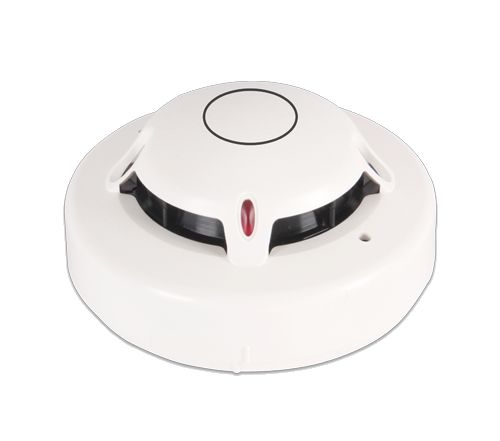

ML-2130BSТепловой извещатель класса BS (EN 54-5), срабатывает при 80 °C; корпус PC+ABS; температура хранения: от -30 до +90 °C.

Напряжение питания	10-30 В DC
Ток покоя (макс.)	80 мкА
Ток тревоги (макс.)	40 мА
Выход выносного индикатора (макс.)	45 мА
Габариты с базой	Ø106 мм, h 51 мм
Масса с базой	145 г
Чувствительный элемент	термистор
Рабочая температура	от -10 до +90 °C
Класс	BS
База	ML-0144

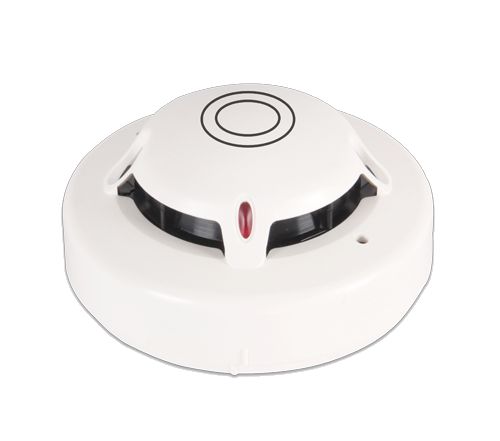

ML-2140Мультисенсорный извещатель: оптическая камера и двойной термистор (EN 54-7, EN 54-5); класс A1R.

Напряжение питания	10-30 В DC
Ток покоя (макс.)	120 мкА
Ток тревоги (макс.)	40 мА
Выход выносного индикатора (макс.)	45 мА
Габариты с базой	Ø106 мм, h 51 мм
Масса с базой	141 г
Чувствительный элемент	оптическая камера и двойной термистор
Рабочая температура	от -10 до +50 °C
Класс	A1R
База	ML-0140

Как это работает и подключается

Извещатели ставятся на базу: для ML-2110, ML-2120, ML-2130, ML-2140 — ML-0140, для ML-2130BS — ML-0144.
Подходят к обычным (неадресным) системам; предназначены для помещений.
Светодиоды видны на 360°: при пожаре горят постоянно, в норме мигают раз в ~8 с, при неисправности (и загрязнении у дымовых) — два раза за 8 с.
Дымовые ML-2110 и ML-2140 сообщают о загрязнении камеры и низком оптическом результате.
Общее для всех моделей: Индикация: 2 красных светодиода.

Монтаж

Шлейф — кабель 1x2x0,8+0,8JH(st)H или 1x2x1,5+1,5JH(st)H; на конец зоны ставится резистор 6K8 (по схемам).
Кроме базы ML-0140 документ называет совместимыми базу с зуммером ML-0141, накладную коробку ML-0121 и утопленную базу ML-0150 (для ML-2130BS указана только ML-0144).
Выносной индикатор MG-4000 подключается к выходу индикатора, ток не более 45 мА.

Примеры

Помещение с фальшпотолком или фальшполом

Есть схемы с выносным индикатором MG-4000 для установки над фальшпотолком, под фальшполом и в фальшполе.

Выбор теплового извещателя по порогу

У ML-2120 и ML-2130 порог 60 °C, у ML-2130BS — 80 °C при рабочей температуре до +90 °C.

Частые вопросы

Какое напряжение питания?

10-30 В DC.

Какой ток в тревоге?

До 40 мА.

Какая рабочая температура ML-2130BS?

От -10 до +90 °C.

Нюансы и грабли

ML-2130BS не ставится на базу ML-0140: для него указана ML-0144.
В документе ML-2120 в заголовке назван «Combined Heat Detector», а в описании и на схемах — с фиксированным порогом 60 °C; ориентироваться на описание и схемы.
Пороги и классы разные: 60 °C у ML-2120 и ML-2130, 80 °C у ML-2130BS; заменять один тип другим без проверки проекта нельзя.

Документация

MaviGard — листы продаж SDD-121/122/123/435/124 и схемы подключения BS.228–BS.239 (ML-21XX)
