Уличные оповещатели MaviGard ML-24XX: световые маяки, сирены и свето-звуковые на IP33 и IP65
Неадресные уличные оповещатели MaviGard (Maxlogic): маяки ML-2421…2424, сирены ML-2440 и ML-2470, свето-звуковые ML-2460 и ML-2490, исполнения IP33 и IP65.
Модели семейства
ML-2421Световой маяк, потолочный, класс C, внутренний (тип A), IP33C; высота монтажа: 3 м; частота вспышек: 0.5-1 Гц; мощность (макс.): 0.95 Вт.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 34 мА |
| Класс маяка | C |
| Зона покрытия | C-3-3 |
| Габариты | 95x95x82 мм |
| Масса | 149 г |
| Степень защиты | IP33C |
ML-2422Световой маяк, потолочный, класс C, наружный (тип B), IP65; высота монтажа: 3 м; частота вспышек: 0.5-1 Гц; мощность (макс.): 0.95 Вт.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 34 мА |
| Класс маяка | C |
| Зона покрытия | C-3-8 |
| Габариты | 99x99x82 мм |
| Масса | 153 г |
| Степень защиты | IP65 |
ML-2423Световой маяк, настенный, класс W, внутренний, IP33C; высота монтажа: 2,4 м; частота вспышек: 0.5-1 Гц; мощность (макс.): 0,34 Вт.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 12 мА |
| Класс маяка | W |
| Зона покрытия | W-2.4-3 |
| Габариты | 99x99x82 мм |
| Масса | 153 г |
| Степень защиты | IP33C |
ML-2424Световой маяк, настенный, класс W, наружный, IP65; высота монтажа: 2,4 м; частота вспышек: 0.5-1 Гц; мощность (макс.): 0,34 Вт.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 12 мА |
| Класс маяка | W |
| Зона покрытия | W-2.4-8 |
| Габариты | 99x99x107 мм |
| Масса | 153 г |
| Степень защиты | IP65 |
ML-2440Звуковой оповещатель, уличный, IP33; мощность (макс.): 0,30 Вт; номинальное напряжение: 24 В DC.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 11 мА |
| Громкость на 1 м | высокая 100 дБ(А), низкая 80 дБ(А) |
| Число тонов | 32 |
| Габариты | 95x95x82 мм |
| Масса | 154 г |
| Степень защиты | IP33 |

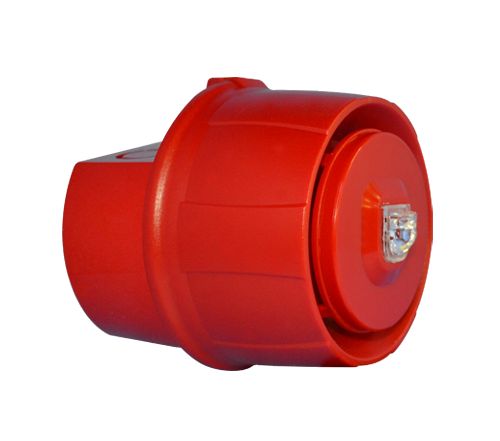

ML-2470Звуковой оповещатель, уличный, IP65; мощность (макс.): 0,30 Вт; номинальное напряжение: 24 В DC.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 11 мА |
| Громкость на 1 м | высокая 100 дБ(А), низкая 80 дБ(А) |
| Число тонов | 32 |
| Габариты | 95x95x107 мм |
| Масса | 173 г |
| Степень защиты | IP65 |
ML-2460Свето-звуковой оповещатель, уличный, IP33, настенный; высота монтажа: 2,4 м; частота вспышек: 1 Гц - 0,5 Гц; мощность (макс.): 1,20 Вт; номинальное напряжение: 24 В DC.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 43 мА |
| Громкость на 1 м | высокая 100 дБ(А), низкая 80 дБ(А) |
| Число тонов | 32 |
| Зона покрытия | 7,5 м или 2,5 м; объём 135 м³ или 15 м³ |
| Класс маяка | W-2.4-7.5, W-2.4-2.5 |
| Габариты | 95x95x82 мм |
| Масса | 166 г |
| Степень защиты | IP33 |
ML-2490Свето-звуковой оповещатель, уличный, IP65, настенный; высота монтажа: 2,4 м; частота вспышек: 1 Гц - 0,5 Гц; мощность (макс.): 1,20 Вт; номинальное напряжение: 24 В DC.
| Напряжение питания | 21-28 В DC |
| Температура | от -25 до +70 °C |
| Ток тревоги (макс.) | 43 мА |
| Громкость на 1 м | высокая 100 дБ(А), низкая 80 дБ(А) |
| Число тонов | 32 |
| Зона покрытия | 7,5 м или 2,5 м; объём 135 м³ или 15 м³ |
| Класс маяка | W-2.4-7.5, W-2.4-2.5 |
| Габариты | 95x95x107 мм |
| Масса | 185 г |
| Степень защиты | IP65 |
Как это работает и подключается
- Питание от линии оповещения обычных систем, подходят и адресным (маяки — совместимы с адресными и обычными панелями Maxlogic).
- Маяки ML-242X соответствуют EN 54-23; частота вспышек 0.5 или 1 Гц; печатные платы защищены от коррозии.
- Сирены и свето-звуковые ML-2440/2470/2460/2490: 32 тона, громкость высокая/низкая; EN 54-3 (и EN 54-23 у свето-звуковых).
- Потолочные маяки ставят на высоту 3 м (класс C), настенные — на 2,4 м (класс W).
- Общее для всех моделей: Температура хранения: от -30 до +70 °C; Влажность: 95 % (при +40 °C, без конденсата); Цвет: красный.
Монтаж
- У маяков кабель 1x2x0.8+0.8JH(st)H FE180 или 1x2x1,5+0.8JH(st)H FE180; у сирен и свето-звуковых — противопожарный кабель 1.5 мм².
- При сборке обязательно использовать уплотнения: прокладку NBR EPDM между стеной и корпусом, кольцо NBR O-Ring между корпусом и крышкой и малое кольцо NBR на винте; иначе заявленная степень защиты не достигается.
- Класс маяка привязан к высоте: потолочный C-3-3/C-3-8 — на 3 м, настенный W-2.4-3/W-2.4-8 — на 2,4 м.
Примеры
Наружная установка
Наружные исполнения IP65: ML-2422, ML-2424 (маяки, тип B), ML-2470, ML-2490; маяки ML-2421 и ML-2423 — внутренние (тип A).
Частые вопросы
Какая степень защиты у уличных моделей?
IP33 или IP65.
Какое напряжение питания?
21-28 В DC.
Нюансы и грабли
- В листе свето-звуковых заголовок называет ML-2450 и ML-2480, а таблица моделей — ML-2460 и ML-2490; в карточке взяты обозначения из таблицы моделей.
- Габариты и массы маяков ML-2421…2424 взяты из таблицы построчно; при сомнении сверять с чертежом.
- Серия сборная: световые (ML-2421…2424), звуковые (ML-2440, ML-2470) и свето-звуковые (ML-2460, ML-2490) — общий корпус, разное назначение.
Документация
- MaviGard — листы продаж MM.SDD.656 (ML-2421…2424), MM.SDD.382 (ML-2440, ML-2470), MM.SDD.384 (ML-2460, ML-2490)
