MaviGard · кнопки управления пожаротушением

ML-2710.ES и ML-2710.MR — кнопки остановки и ручного пуска пожаротушения

Ручные кнопки для обычных приборов пожаротушения MaviGard (Maxlogic): ML-2710.ES — остановка тушения (синяя), ML-2710.MR — ручной пуск (жёлтая); EN 12094-3.

Кнопки управления пожаротушением MaviGard ML-2710.ES и ML-2710.MR

Модели семейства

ML-2710.ESКнопка остановки тушения, синяя.

Напряжение питания	10-30 В DC
Ток покоя / тревоги	0 А / 60 мА (макс.)
Степень защиты	IP22D
Габариты	87 x 91 x 58 мм
Масса	140 г
Температура	от -10 до +55 °C
Температура хранения	от -30 до +60 °C
Влажность	0-95 %
Цвет	синий

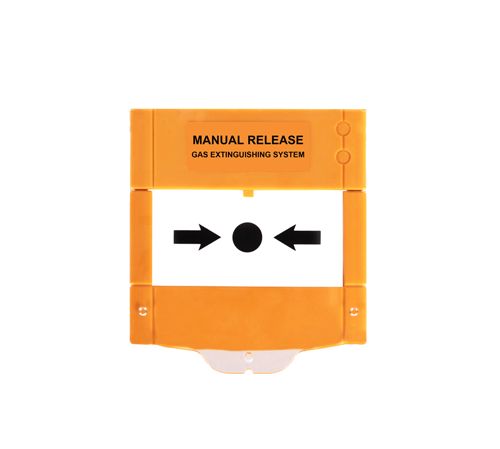

ML-2710.MRКнопка ручного пуска тушения, жёлтая.

Напряжение питания	10-30 В DC
Ток покоя / тревоги	0 А / 60 мА (макс.)
Степень защиты	IP22D
Габариты	87 x 91 x 58 мм
Масса	140 г
Температура	от -10 до +55 °C
Температура хранения	от -30 до +60 °C
Влажность	0-95 %
Цвет	жёлтый

Как это работает и подключается

Соответствуют EN 12094-3; подходят ко всем обычным приборам пожаротушения; накладной и утопленный монтаж.
Есть защитная крышка, возврат в исходное положение ключом сброса; IP22D.

Монтаж

Ввод кабеля и монтаж упрощены эргономичным корпусом.
На схеме в кнопке стоит резистор 470R; оконечный резистор шлейфа — по значению на приборе (MG / ML - 6K8).

Примеры

Ручное управление тушением

Кнопки подключаются к обычному прибору пожаротушения; корпус и электрические данные у обеих одинаковы, различается цвет и назначение.

Частые вопросы

Какое напряжение питания?

10-30 В DC.

Какие цвета?

ES — синий, MR — жёлтый.

Нюансы и грабли

Цвет определяет функцию: синяя ML-2710.ES — остановка, жёлтая ML-2710.MR — пуск; не путать при монтаже.
В таблицах обоих листов масса указана дважды — во второй строке стоят габариты 87 x 91 x 58 мм.

Документация

MaviGard — листы продаж SDD-413 (ML-2710.ES) и SDD-414 (ML-2710.MR)
