ML-292X (24 В DC) и ML-293X (230 В AC) — обычные газовые извещатели на метан и сжиженный газ
Обычные газовые извещатели MaviGard (Maxlogic) на метан и сжиженный газ: 24 В DC (ML-292X) и 230 В AC (ML-293X), без реле, с реле 10 А, с двумя реле.
Модели семейства
ML-292LLPG, 24 В DC (21-30 В DC), без реле; тёмно-синяя кайма.
Газ
LPG
Питание
24 В DC (21-30 В DC)
Реле
нет
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-292L-RLPG, 24 В DC (21-30 В DC), реле 10 А; тёмно-синяя кайма.
Газ
LPG
Питание
24 В DC (21-30 В DC)
Реле
10 А 250 В AC / 5 А 30 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-292L-RSLPG, 24 В DC (21-30 В DC), реле 10 А и 0,5 А; тёмно-синяя кайма.
Газ
LPG
Питание
24 В DC (21-30 В DC)
Реле
реле 1: 10 А 250 В AC / 5 А 30 В DC; реле 2: 100 мА 50 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-292Mприродный газ (метан), 24 В DC (21-30 В DC), без реле; оранжевая кайма.
Газ
природный газ (метан)
Питание
24 В DC (21-30 В DC)
Реле
нет
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-292M-Rприродный газ (метан), 24 В DC (21-30 В DC), реле 10 А; оранжевая кайма.
Газ
природный газ (метан)
Питание
24 В DC (21-30 В DC)
Реле
10 А 250 В AC / 5 А 30 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-292M-RSприродный газ (метан), 24 В DC (21-30 В DC), реле 10 А и 0,5 А; оранжевая кайма.
Газ
природный газ (метан)
Питание
24 В DC (21-30 В DC)
Реле
реле 1: 10 А 250 В AC / 5 А 30 В DC; реле 2: 100 мА 50 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-293LLPG, 230 В AC (+10 %, -15 %), без реле; тёмно-синяя кайма.
Газ
LPG
Питание
230 В AC (+10 %, -15 %)
Реле
нет
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-293L-RLPG, 230 В AC (+10 %, -15 %), реле 10 А; тёмно-синяя кайма.
Газ
LPG
Питание
230 В AC (+10 %, -15 %)
Реле
10 А 250 В AC / 5 А 30 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-293L-RSLPG, 230 В AC (+10 %, -15 %), реле 10 А и 0,5 А; тёмно-синяя кайма.
Газ
LPG
Питание
230 В AC (+10 %, -15 %)
Реле
реле 1: 10 А 250 В AC / 5 А 30 В DC; реле 2: 100 мА 50 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-293Mприродный газ (метан), 230 В AC (+10 %, -15 %), без реле; оранжевая кайма.
Газ
природный газ (метан)
Питание
230 В AC (+10 %, -15 %)
Реле
нет
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-293M-Rприродный газ (метан), 230 В AC (+10 %, -15 %), реле 10 А; оранжевая кайма.
Газ
природный газ (метан)
Питание
230 В AC (+10 %, -15 %)
Реле
10 А 250 В AC / 5 А 30 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
ML-293M-RSприродный газ (метан), 230 В AC (+10 %, -15 %), реле 10 А и 0,5 А; оранжевая кайма.
Газ
природный газ (метан)
Питание
230 В AC (+10 %, -15 %)
Реле
реле 1: 10 А 250 В AC / 5 А 30 В DC; реле 2: 100 мА 50 В DC
Температура
от -10 до +55 °C
Габариты
150x95x50 мм
Срок службы
5 лет
Порог тревоги
(15±5) % LEL
Прогрев
180 с
Время до тревоги
<30 с
Масса
~200 г
Как это работает и подключается
Извещатель обнаруживает утечку газа в закрытых помещениях (дом, гараж и подобные) и подаёт звуковой и световой сигналы; тревога при (15±5) % LEL.
После подачи питания горит зелёный светодиод; на время прогрева (180 с) жёлтый и красный мигают, затем извещатель готов.
Неисправность показывает жёлтый светодиод; светодиод тревоги и зуммер проверяются кнопкой «Тест». Извещатель периодически калибруется сам.
Соответствует EN 50194-1, EN 50270 и EN 61000-6-3; совместим с обычными приборами Maxlogic.
Общее для всех моделей: Влажность: 0-95 % без конденсата; Корпус: ABS, белый, IP42D; Датчик: полупроводниковый; Сигнал: пьезозуммер 85 дБ на 1 м; Потребляемая мощность: 3 Вт; Время до неисправности: <4 мин.
Монтаж
Природный газ (метан) легче воздуха и поднимается к потолку: ставить на 5-15 см ниже потолка и примерно в 150 см по горизонтали от источника газа.
Сжиженный газ (бутан+пропан) тяжелее воздуха и скапливается у пола: ставить на 15-25 см выше пола и примерно в 150 см по горизонтали от источника газа.
Проверка работоспособности: при горящем светодиоде питания поднести к газовому входу незажжённую зажигалку и подавать газ меньше 30 с; вход в тревогу — успешно. Рекомендуется раз в месяц.
Реле 10 А: 250 В AC / 5 А 30 В DC; реле 0,5 А: 100 мА 50 В DC.
Примеры
Жилое или лёгкое промышленное помещение
Один извещатель контролирует площадь 50 м²; классификация — тип 1 (жилая и лёгкая промышленная среда).
Частые вопросы
Чем отличаются ML-292X и ML-293X?
Питанием: ML-292X — 24 В DC (21-30 В DC), ML-293X — 230 В AC (+10 %, -15 %).
Как отличить извещатель на метан и на сжиженный газ?

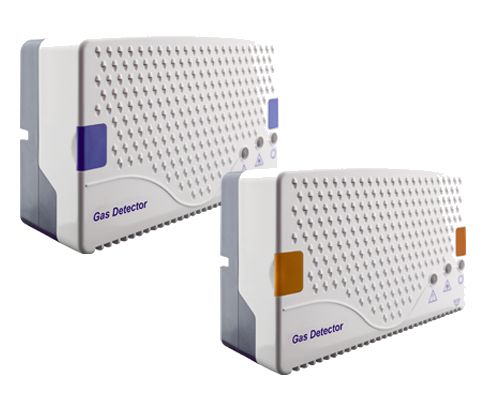

По цвету каймы: тёмно-синяя у LPG, оранжевая у природного газа.
Что значат -R и -RS?
R — реле 10 А; RS — два реле, 10 А и 0,5 А.
Нюансы и грабли
Извещатель нельзя применять на открытых и полуоткрытых местах, например на террасах и балконах.
В общем описании упомянута модель со встроенным изолятором короткого замыкания, но в списках моделей ML-292X и ML-293X таких исполнений нет.
Фраза в описании про серии ML-221X / ML-222X — скорее всего перенос из другого листа: ориентироваться на таблицу моделей.
