DR — промышленные источники питания на DIN-рейку

Серия промышленных источников питания на DIN-рейку TS-35, мощность 15–100 Вт, выход 5–24 В, питание 85–264 В AC, рабочая температура −20…+60 °C.

Модели семейства

DR-1515 Вт, исполнения DR-15-5/12/15/24.

Выходы (В/А/Вт)	5 В/2,4 А/12 Вт; 12 В/1,25 А/15 Вт; 15 В/1 А/15 Вт; 24 В/0,63 А/15,2 Вт
Питание	85–264 В AC, 120–370 В DC, 47–63 Гц
КПД (тип.)	77–85% в зависимости от исполнения по напряжению
Перегрузка	105–160% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, ограничение стабилитроном
Раб. температура	−20…+60 °C, снижение мощности по графику
Габариты (Ш×В×Г)	25×93×56 мм
Масса	0,1 кг

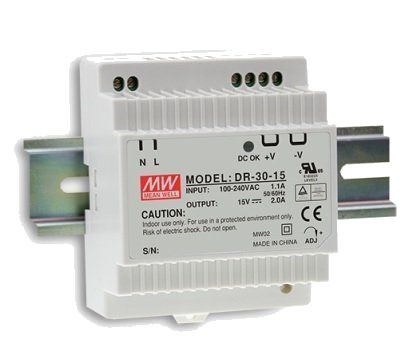

DR-3030 Вт, исполнения DR-30-5/12/15/24.

Выходы (В/А/Вт)	5 В/3 А/15 Вт; 12 В/2 А/24 Вт; 15 В/2 А/30 Вт; 24 В/1,5 А/36 Вт
Питание	85–264 В AC, 120–370 В DC, 47–63 Гц
КПД (тип.)	74–83% в зависимости от исполнения по напряжению
Перегрузка	105–160% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+60 °C, снижение мощности по графику
Масса	0,27 кг

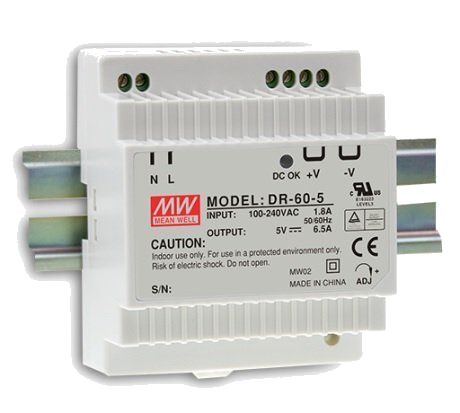

DR-6060 Вт, исполнения DR-60-5/12/15/24.

Выходы (В/А/Вт)	5 В/6,5 А/32,5 Вт; 12 В/4,5 А/54 Вт; 15 В/4 А/60 Вт; 24 В/2,5 А/60 Вт
Питание	88–264 В AC, 124–370 В DC, 47–63 Гц
КПД (тип.)	76–84% в зависимости от исполнения по напряжению
Перегрузка	105–160% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+60 °C, снижение мощности по графику
Масса	0,3 кг

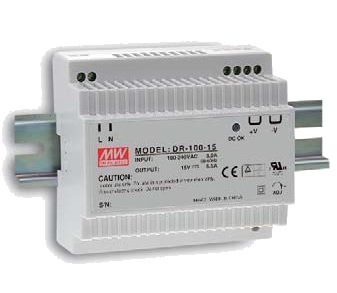

DR-100100 Вт, исполнения DR-100-12/15/24.

Выходы (В/А/Вт)	12 В/7,5 А/90 Вт; 15 В/6,5 А/97,5 Вт; 24 В/4,2 А/100,8 Вт
Питание	88–264 В AC, 124–370 В DC (возможна работа от DC через AC/L(+), AC/N(-)), 47–63 Гц
КПД (тип.)	87–89% в зависимости от исполнения по напряжению
Перегрузка	105–135% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+60 °C, снижение мощности по графику
Габариты (Ш×В×Г)	100×93×56 мм
Масса	0,35 кг

Выходное напряжение задаётся исполнением серии (5/12/15/24 В); подстройка — трим-потенциометром +V ADJ.
DR-100 допускает питание постоянным током через клеммы AC/L(+), AC/N(-) в дополнение к переменному.

Крепление на DIN-рейку TS-35/7,5 или TS-35/15.
Электрическая прочность изоляции вход–выход 3 кВ AC.
Паспорт задаёт виброустойчивость 10–500 Гц, 2G, по осям X/Y/Z — учитывать при монтаже на подвижных конструкциях.

Питание оборудования шкафа СКУД/СОУЭ

Промышленное исполнение (расширенный диапазон входного напряжения, вибростойкость по IEC60068-2-6) для щитов вне отапливаемых помещений.

Можно ли питать DR-100 постоянным током?

Да, паспорт прямо указывает такую возможность через подключение AC/L(+) и AC/N(-) к источнику DC.

Рабочий диапазон температуры у DR (−20…+60 °C) уже, чем у HDR/EDR той же фирмы (−30…+70 °C) — для холодных нетеплоизолированных шкафов серия DR не подходит без обогрева.
