EDR — промышленные источники питания на DIN-рейку с сигналом DC OK

Серия промышленных источников питания на DIN-рейку, мощность 75–150 Вт, выход 12–48 В, широкий вход 90–264 В AC и сигнал DC OK на отдельном разъёме.

Модели семейства

EDR-7575 Вт, исполнения EDR-75-12/24/48.

Выходы (В/А/Вт)	12 В/6,3 А/75,6 Вт; 24 В/3,2 А/76,8 Вт; 48 В/1,6 А/76,8 Вт
Питание	90–264 В AC, 127–370 В DC (возможна работа от DC через AC/L(+), AC/N(-)), 47–63 Гц
КПД (тип.)	85,5–88,5% в зависимости от исполнения по напряжению
Перегрузка	105–130% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+60 °C, снижение мощности по графику
Габариты (Ш×В×Г)	32×125,2×102 мм
Масса	0,51 кг
Сигнал DC OK	выведен на отдельный разъём (TB2), напряжение изоляции выход–DC OK не приведено

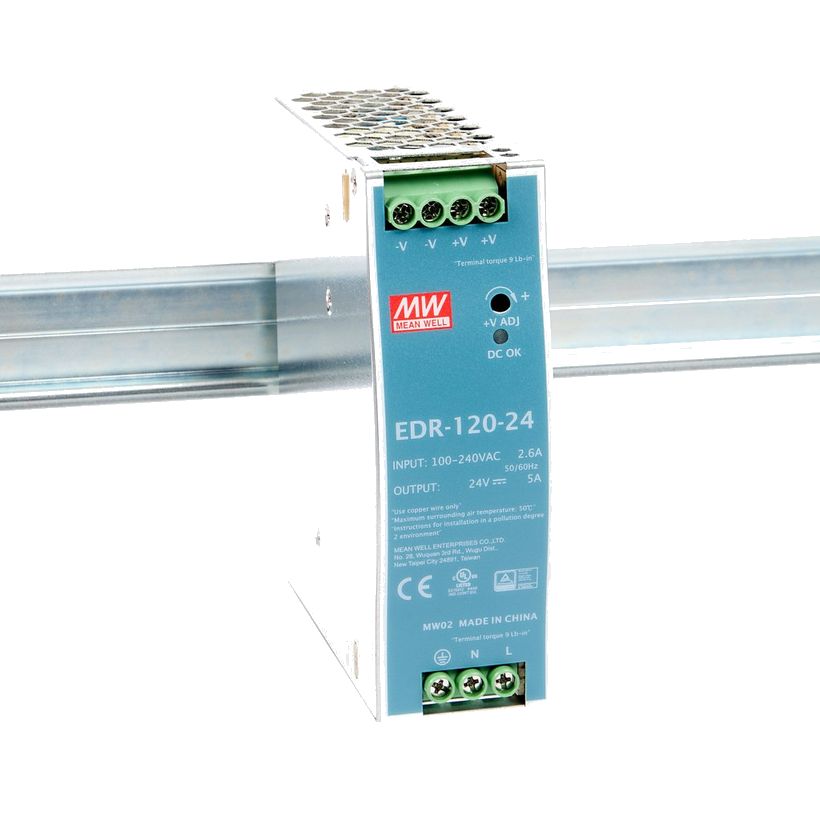

EDR-120120 Вт, исполнения EDR-120-12/24/48.

Выходы (В/А/Вт)	12 В/10 А/120 Вт; 24 В/5 А/120 Вт; 48 В/2,5 А/120 Вт
Питание	90–264 В AC, 127–370 В DC, 47–63 Гц
КПД (тип.)	85–88,5% в зависимости от исполнения по напряжению
Перегрузка	105–130% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+60 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×125,2×113,5 мм
Масса	0,6 кг
Сигнал DC OK	выведен на отдельный разъём (TB2)

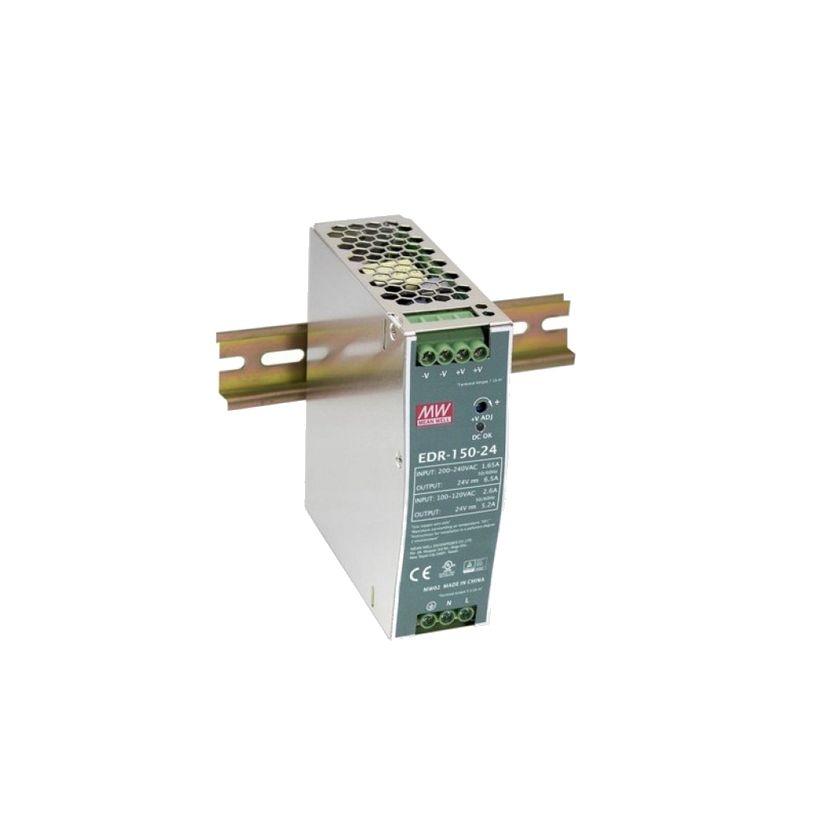

EDR-150-24150 Вт, единственное исполнение 24 В.

Выходы (В/А/Вт)	24 В/6,5 А (230 В AC) или 5,2 А (115 В AC); 156 Вт при 230 В AC, 125 Вт при 115 В AC
Питание	90–264 В AC, 127–370 В DC, 47–63 Гц
КПД (тип.)	87%
Перегрузка	105–130% номинала на 230 В AC, 105–150% на 115 В AC, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+60 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×125,2×113,5 мм
Масса	0,6 кг
Сигнал DC OK	выведен на отдельный разъём (TB2)

Выходное напряжение задаётся исполнением серии (12/24/48 В); подстройка — трим-потенциометром +V ADJ.
Клеммы разведены на два блока: TB1 — питание AC/DC и защитное заземление FG, TB2 — выход и сигнал DC OK.

Крепление на DIN-рейку TS-35/7,5 или TS-35/15.
Паспорт рекомендует зазоры при монтаже: 40 мм сверху, 20 мм снизу, 5 мм по бокам для длительной полной нагрузки; при соседстве с источником тепла — 15 мм.
Электрическая прочность изоляции: вход–выход 3 кВ AC, вход–FG 2 кВ AC, выход–FG 0,5 кВ AC.

Питание с контролем исправности

Сигнал DC OK на клеммнике TB2 позволяет завести контроль наличия выходного напряжения в ППКП или контроллер без отдельного датчика.

Что показывает сигнал DC OK?

Наличие исправного выходного напряжения; сигнал выведен на клеммник TB2 рядом с выходными клеммами.

У EDR-150 указана мощность отдельно для 230 В AC (156 Вт) и 115 В AC (125 Вт) — не путать со 150 Вт в обозначении серии, это ориентир, а не гарантированная мощность на пониженном напряжении сети.
