HDR — источники питания на DIN-рейку, ультратонкий корпус

Серия источников питания на DIN-рейку TS-35 в ультратонком корпусе (17,5–70 мм по ширине), мощность 15–100 Вт, выход 5–48 В, питание 85–264 В AC.

Модели семейства

HDR-1515 Вт, исполнения по выходному напряжению HDR-15-5/12/15/24/48.

Выходы (В/А/Вт)	5 В/2,4 А/12 Вт; 12 В/1,25 А/15 Вт; 15 В/1 А/15 Вт; 24 В/0,63 А/15,2 Вт; 48 В/0,32 А/15,4 Вт
Питание	85–264 В AC (кратковременно до 277 В), 120–370 В DC (кратковременно до 390 В), 47–63 Гц
КПД (тип.)	80–87% в зависимости от исполнения по напряжению
Перегрузка	110–145% номинала — токоограничение, hiccup-режим при снижении напряжения ниже 50%, автовосстановление
Защита от перенапряжения	отключение выхода с ограничением стабилитроном (для всех исполнений кроме 48 В)
Раб. температура	−30…+70 °C, снижение мощности по графику; выше 2000 м — минус 3,5 °C на каждые 1000 м (модель без вентилятора)
Габариты (Ш×В×Г)	17,5×90×54,5 мм
Масса	74 г

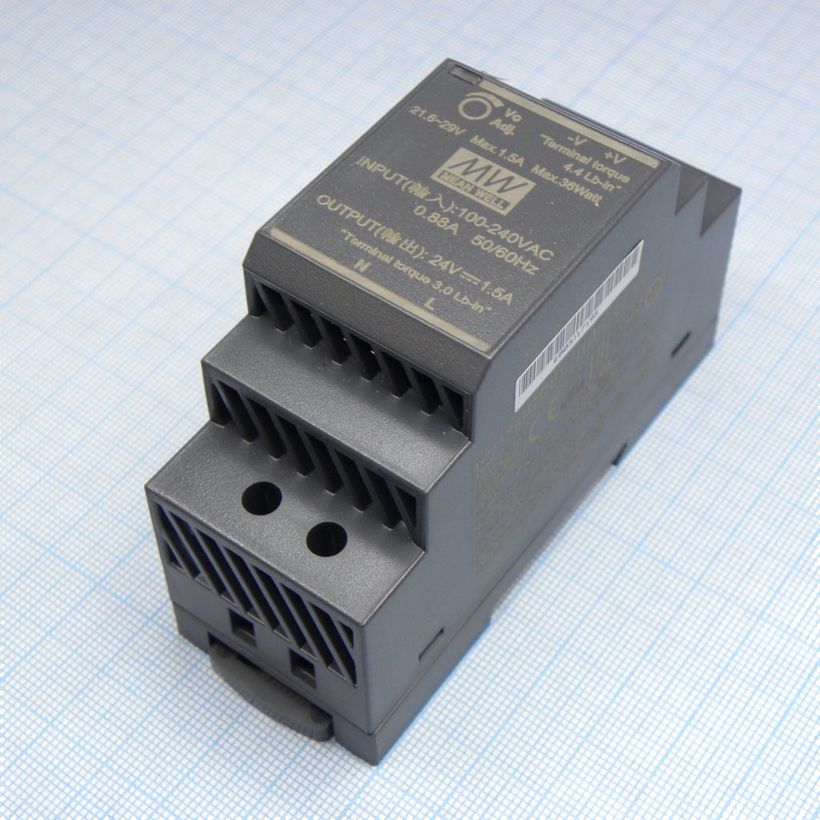

HDR-3030 Вт, исполнения HDR-30-5/12/15/24/48.

Выходы (В/А/Вт)	5 В/3 А/15 Вт; 12 В/2 А/24 Вт; 15 В/2 А/30 Вт; 24 В/1,5 А/36 Вт; 48 В/0,75 А/36 Вт
Питание	85–264 В AC (кратковременно до 277 В), 120–370 В DC (кратковременно до 390 В), 47–63 Гц
КПД (тип.)	82–90% в зависимости от исполнения по напряжению
Перегрузка	105–160% номинала, токоограничение
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику; выше 2000 м — минус 3,5 °C на каждые 1000 м (модель без вентилятора)
Габариты (Ш×В×Г)	35×90×54,5 мм
Масса	0,13 кг

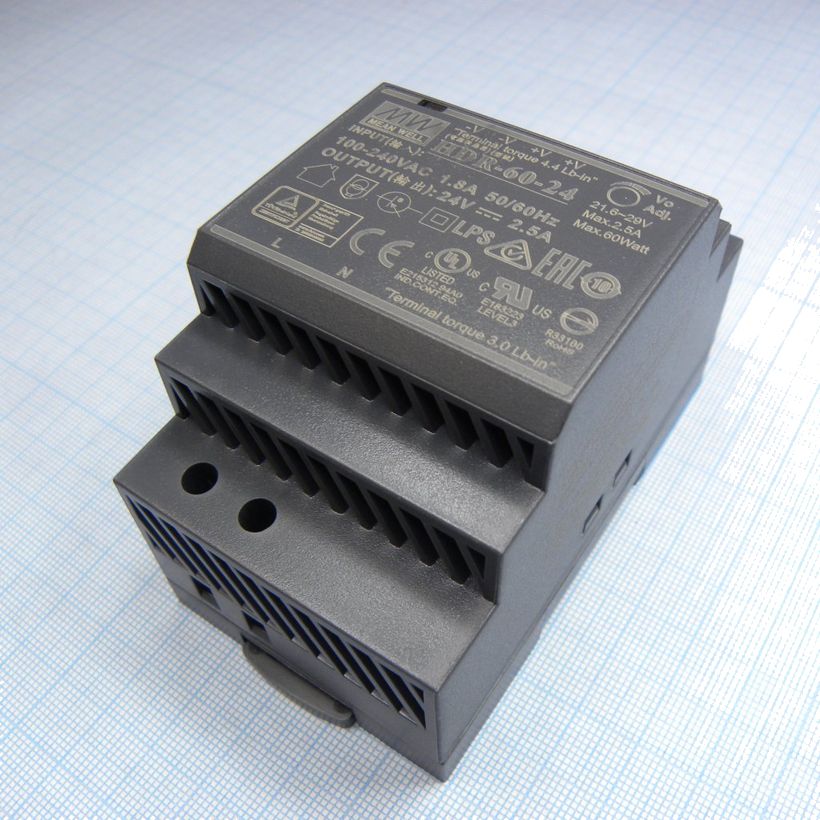

HDR-6060 Вт, исполнения HDR-60-5/12/15/24/48.

Выходы (В/А/Вт)	5 В/6,5 А/32,5 Вт; 12 В/4,5 А/54 Вт; 15 В/4 А/60 Вт; 24 В/2,5 А/60 Вт; 48 В/1,25 А/60 Вт
Питание	85–264 В AC (кратковременно до 277 В), 120–370 В DC (кратковременно до 390 В), 47–63 Гц
КПД (тип.)	85–91% в зависимости от исполнения по напряжению
Перегрузка	105–160% номинала, токоограничение
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику; выше 2000 м — минус 3,5 °C на каждые 1000 м (модель без вентилятора)
Габариты (Ш×В×Г)	52,5×90×54,5 мм
Масса	190 г

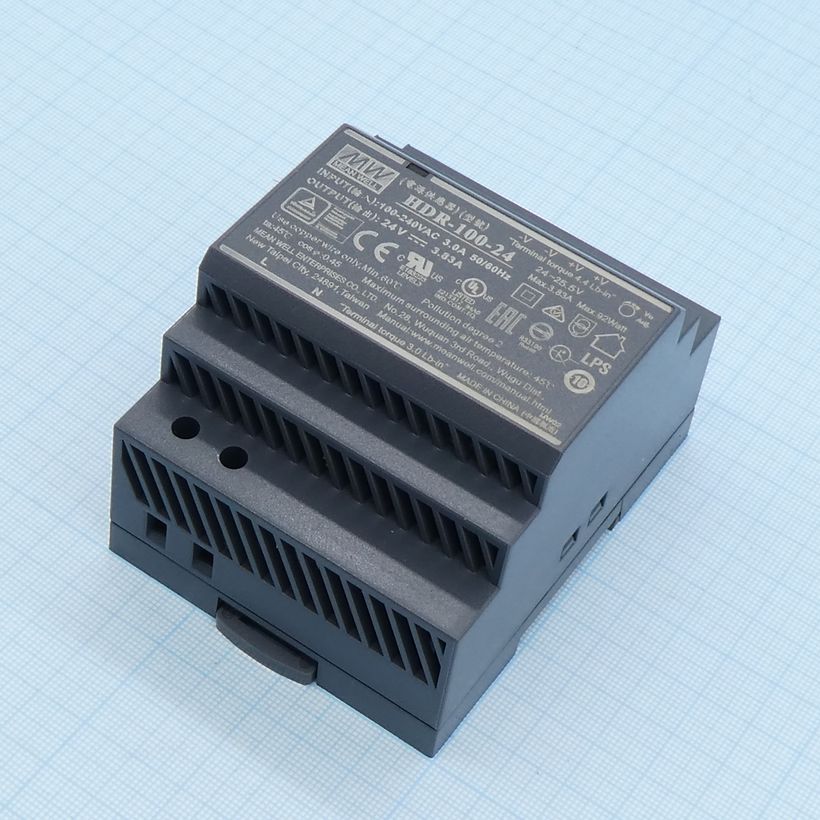

HDR-10085–100 Вт, исполнения HDR-100-12/15/24/48 (и высокотоковые -12N/-15N/-24N/-48N, Non LPS).

Выходы (В/А/Вт)	12 В/7,1 А/85,2 Вт; 15 В/6,13 А/92 Вт; 24 В/3,83 А/92 Вт; 48 В/1,92 А/92,2 Вт
Исполнения -N (Non LPS)	12 В/7,5 А/90 Вт; 15 В/6,5 А/97,5 Вт; 24 В/4,2 А/100,8 Вт; 48 В/2,1 А/100,8 Вт
Питание	85–264 В AC (кратковременно до 277 В), 120–370 В DC (кратковременно до 390 В), 47–63 Гц
КПД (тип.)	88–92% в зависимости от исполнения по напряжению
Перегрузка	102–110% номинала (для -N исполнений 105–150%), токоограничение
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику; выше 2000 м — минус 3,5 °C на каждые 1000 м (модель без вентилятора)
Габариты (Ш×В×Г)	70×90×54,5 мм
Масса	0,27 кг

Как это работает и подключается

Выходное напряжение задаётся исполнением серии (5/12/15/24/48 В); точная подстройка — трим-потенциометром +V ADJ на лицевой панели.
Питание — однофазная сеть 85–264 В AC 47–63 Гц или DC 120–370 В; кратковременно допускается до 277 В AC / 390 В DC (рабочий режим, не постоянный).

Монтаж

Крепление на DIN-рейку TS-35/7,5 или TS-35/15.
Охлаждение — свободной конвекцией воздуха, вентилятора нет; выше 2000 м паспорт требует снижать допустимую температуру на 3,5 °C на каждые 1000 м высоты.
Клеммы питания и выхода — по маркировке AC/L, AC/N, +V, −V на корпусе; электрическая прочность изоляции вход–выход 4 кВ AC.

Примеры

Питание видеорегистратора или контроллера СКУД в шкафу

Узкий корпус (от 17,5 мм) экономит место на DIN-рейке рядом с автоматами и клеммниками.

Замена источника большей мощности

В одной серии есть исполнения 15/30/60/100 Вт с одинаковой глубиной корпуса 54,5 мм — платы шкафа под замену не переделываются.

Частые вопросы

Можно ли питать HDR-15 от 277 В AC постоянно?

Нет, 277 В AC и 390 В DC в datasheet отмечены как «operational» — кратковременно работоспособен, а не как длительный номинал; штатный диапазон — 85–264 В AC.

Нужен ли вентилятор для охлаждения HDR?

Нет, серия охлаждается свободной конвекцией воздуха; ограничение по мощности при высокой температуре снимается по графику derating в datasheet.

Нюансы и грабли

У HDR-15 защита от перенапряжения — ограничение стабилитроном без отключения (кроме исполнения 48 В), а у HDR-30/60/100 — отключение выхода с необходимостью снять и снова подать питание; путать поведение серий при выборе для нагрузок, чувствительных к сбросу питания, не стоит.
У HDR-100 есть базовые исполнения (Pass LPS) и высокотоковые -N (Non LPS) с более высоким допустимым перегрузом (105–150% против 102–110%) — но паспорт не приводит для -N класс источника ограниченной мощности (LPS), это учитывают при выборе под пожарную/охранную аппаратуру.
