LRS — источники питания закрытого типа, экономичная серия

Серия закрытых источников питания общего назначения, мощность 35–1200 Вт, выход 3,3–48 В, крепление винтами через отверстия в корпусе, старшие модели с вентилятором.

Модели семейства

LRS-3535 Вт, исполнения LRS-35-5/12/15/24/36/48.

Выходы (В/А/Вт)	5 В/7 А/35 Вт; 12 В/3 А/36 Вт; 15 В/2,4 А/36 Вт; 24 В/1,5 А/36 Вт; 36 В/1 А/36 Вт; 48 В/0,8 А/38,4 Вт
Питание	85–264 В AC, 120–373 В DC, 47–63 Гц
КПД (тип.)	82–89% в зависимости от исполнения по напряжению
Перегрузка	110–150% номинала — hiccup-режим, автовосстановление
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Д×Ш×В)	99×82×30 мм
Масса	0,21 кг
Охлаждение	естественная конвекция, без вентилятора

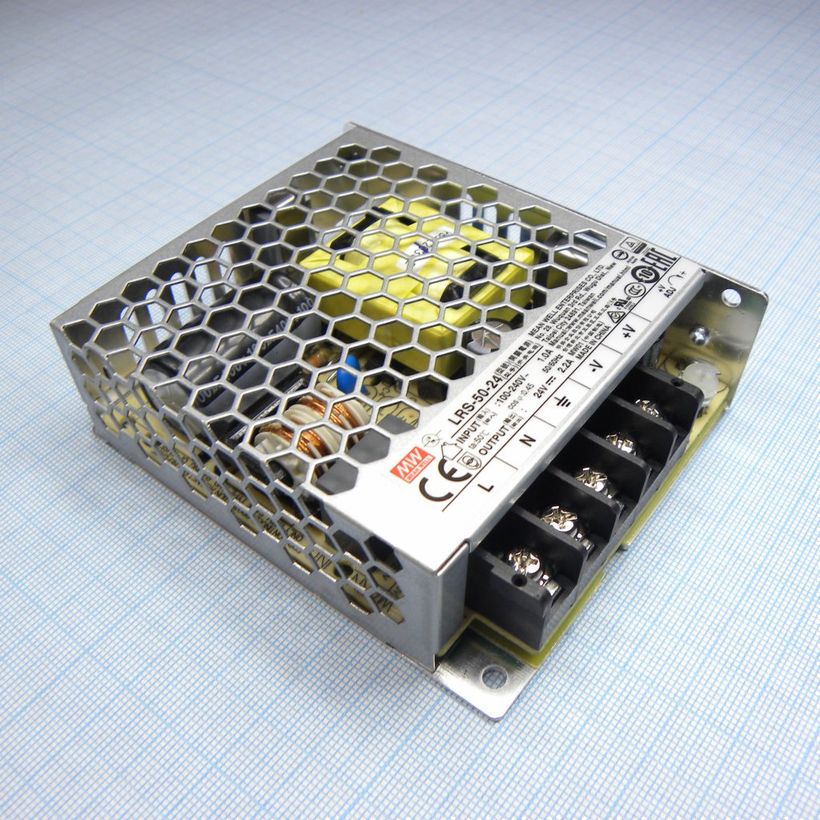

LRS-5050 Вт, исполнения LRS-50-3.3/5/12/15/24/36/48.

Выходы (В/А/Вт)	3,3 В/10 А/33 Вт; 5 В/10 А/50 Вт; 12 В/4,2 А/50,4 Вт; 15 В/3,4 А/51 Вт; 24 В/2,2 А/52,8 Вт; 36 В/1,45 А/52,2 Вт; 48 В/1,1 А/52,8 Вт
Питание	85–264 В AC, 120–373 В DC, 47–63 Гц
КПД (тип.)	80–90% в зависимости от исполнения по напряжению
Перегрузка	110–150% номинала — hiccup-режим, автовосстановление
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Д×Ш×В)	99×82×30 мм
Масса	0,21 кг
Охлаждение	естественная конвекция, без вентилятора

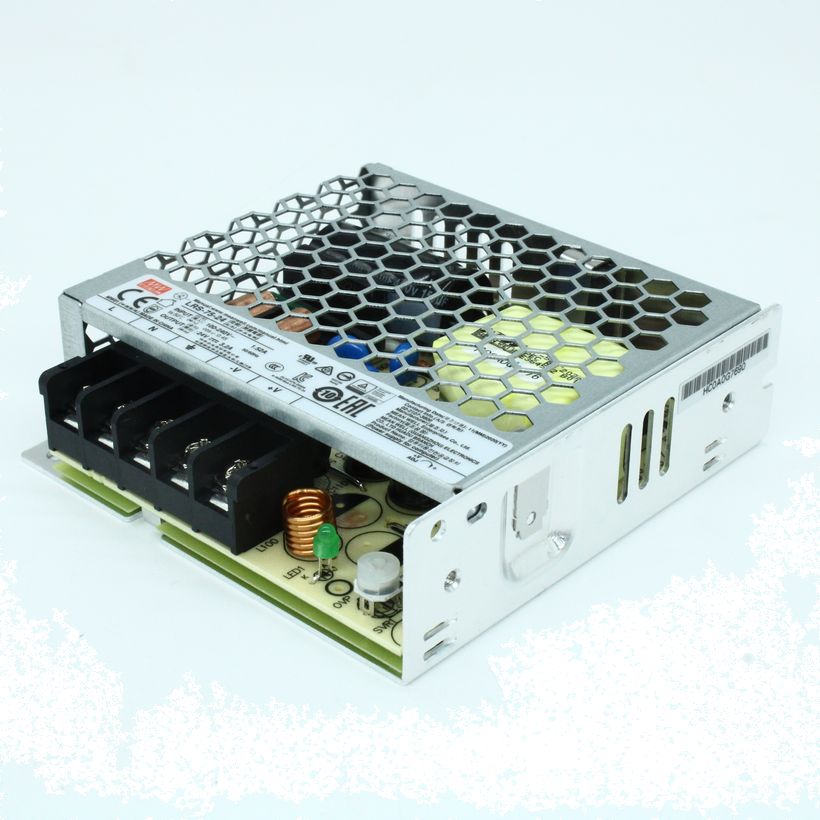

LRS-7575 Вт, исполнения LRS-75-5/12/15/24/36/48.

Выходы (В/А/Вт)	5 В/14 А/70 Вт; 12 В/6 А/72 Вт; 15 В/5 А/75 Вт; 24 В/3,2 А/76,8 Вт; 36 В/2,1 А/75,6 Вт; 48 В/1,6 А/76,8 Вт
Питание	85–264 В AC, 120–373 В DC, 47–63 Гц
КПД (тип.)	86,5–91,5% в зависимости от исполнения по напряжению
Перегрузка	110–150% номинала — hiccup-режим, автовосстановление
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Д×Ш×В)	99×97×30 мм
Масса	0,23 кг
Охлаждение	естественная конвекция, без вентилятора

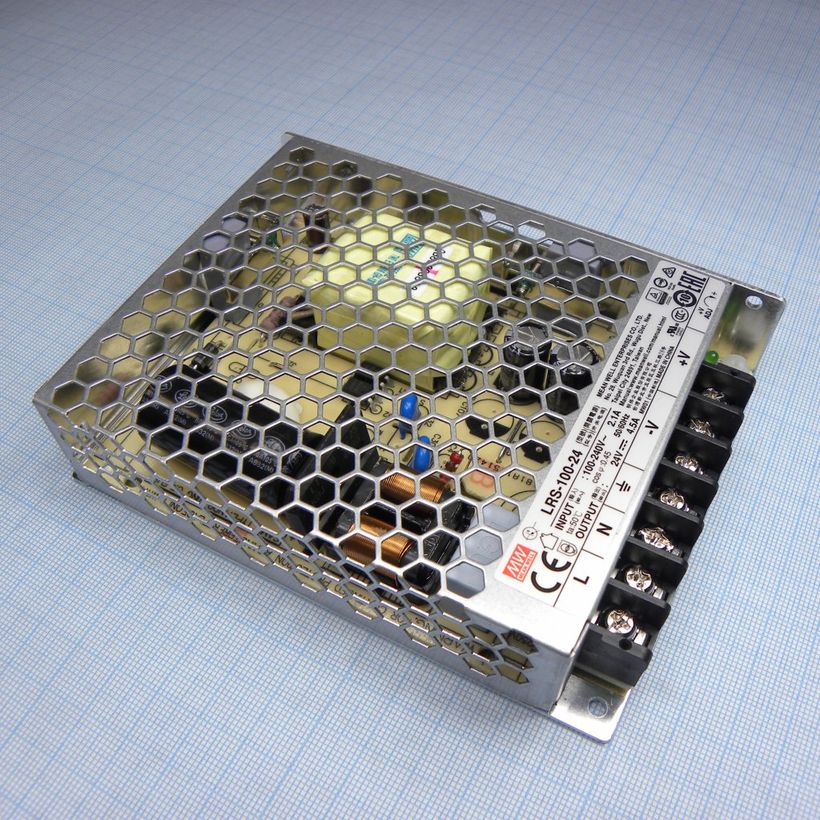

LRS-100100 Вт, исполнения LRS-100-3.3/5/12/15/24/36/48.

Выходы (В/А/Вт)	3,3 В/20 А/66 Вт; 5 В/18 А/90 Вт; 12 В/8,5 А/102 Вт; 15 В/7 А/105 Вт; 24 В/4,5 А/108 Вт; 36 В/2,8 А/100,8 Вт; 48 В/2,3 А/110,4 Вт
Питание	85–264 В AC, 120–373 В DC (кратковременно выдерживает всплеск до 300 В AC, 5 с)
КПД (тип.)	83–91% в зависимости от исполнения по напряжению
Перегрузка	110–150% номинала — hiccup-режим, автовосстановление
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Д×Ш×В)	129×97×30 мм
Масса	0,33 кг
Охлаждение	естественная конвекция, без вентилятора

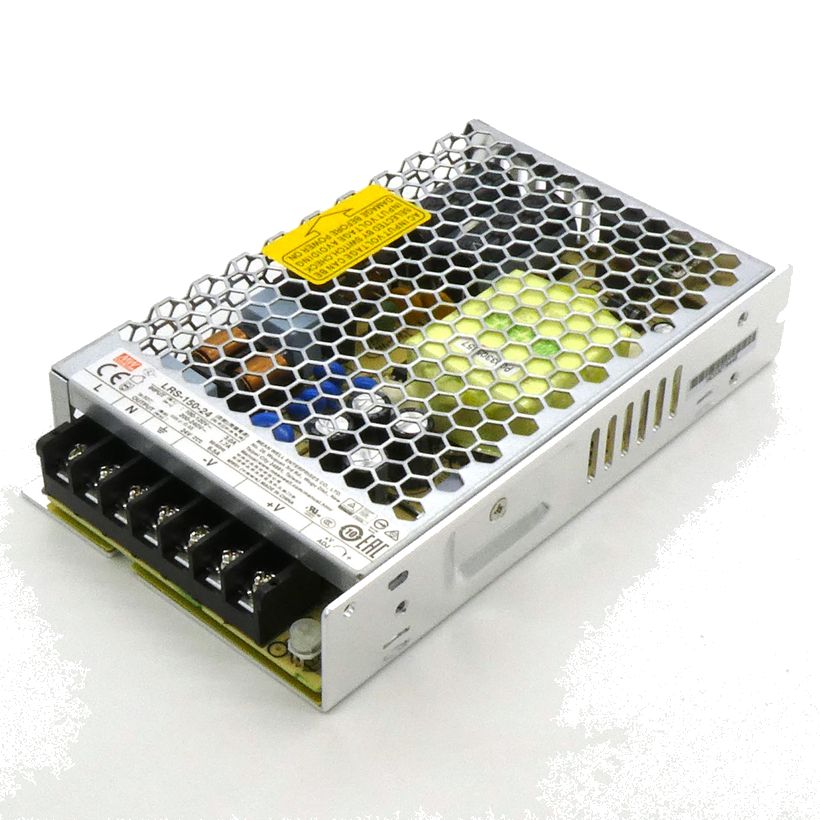

LRS-150150 Вт, исполнения LRS-150-12/15/24/36/48; входное напряжение выбирается переключателем.

Выходы (В/А/Вт)	12 В/12,5 А/150 Вт; 15 В/10 А/150 Вт; 24 В/6,5 А/156 Вт; 36 В/4,3 А/154,8 Вт; 48 В/3,3 А/158,4 Вт
Питание	85–132 В AC либо 170–264 В AC (переключателем), 240–370 В DC, 47–63 Гц
КПД (тип.)	87,5–90% в зависимости от исполнения по напряжению
Перегрузка	110–140% номинала — hiccup-режим, автовосстановление
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Д×Ш×В)	159×97×30 мм
Масса	0,42 кг
Охлаждение	естественная конвекция, без вентилятора

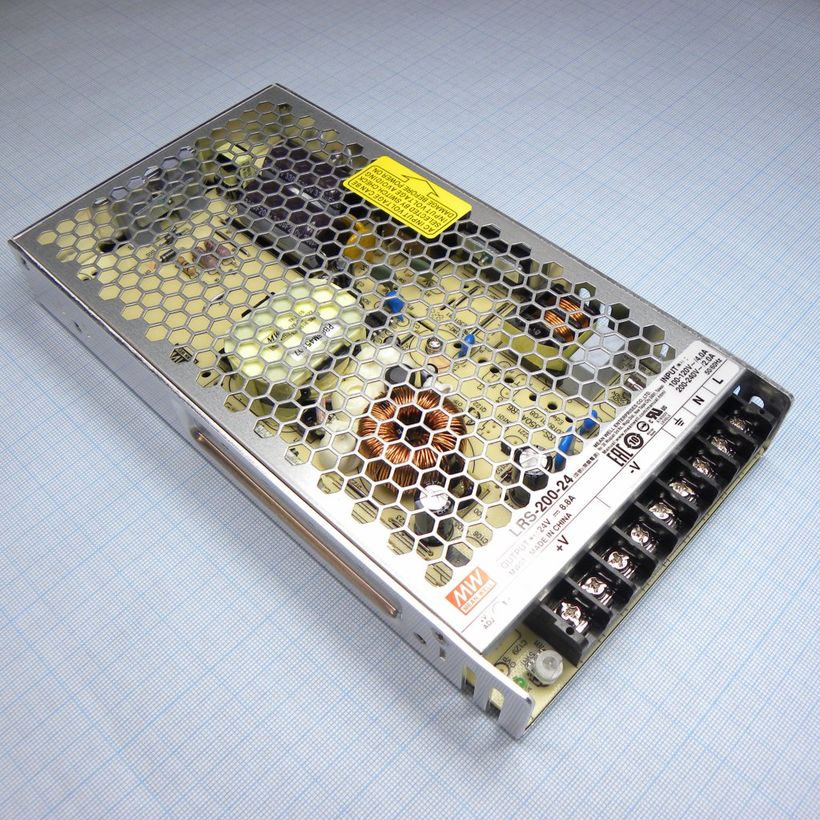

LRS-200200 Вт, исполнения LRS-200-3.3/4.2/5/12/15/24/36/48; входное напряжение выбирается переключателем.

Выходы (В/А/Вт)	3,3 В/40 А/132 Вт; 4,2 В/40 А/168 Вт; 5 В/40 А/200 Вт; 12 В/17 А/204 Вт; 15 В/14 А/210 Вт; 24 В/8,8 А/211,2 Вт; 36 В/5,9 А/212,4 Вт; 48 В/4,4 А/211,2 Вт
Питание	90–132 В AC либо 180–264 В AC (переключателем), 240–370 В DC, 47–63 Гц
КПД (тип.)	83–90% в зависимости от исполнения по напряжению
Перегрузка	110–140% номинала (пиковая нагрузка до 150% встроена на 1 с) — hiccup-режим (3,3–36 В) или отключение с фиксацией у исполнения 48 В, автовосстановление после повторной подачи питания
Раб. температура	−25…+70 °C, снижение мощности по графику; рабочая высота — до 5000 м
Габариты (Д×Ш×В)	215×115×30 мм
Масса	0,66 кг
Охлаждение	естественная конвекция, без вентилятора

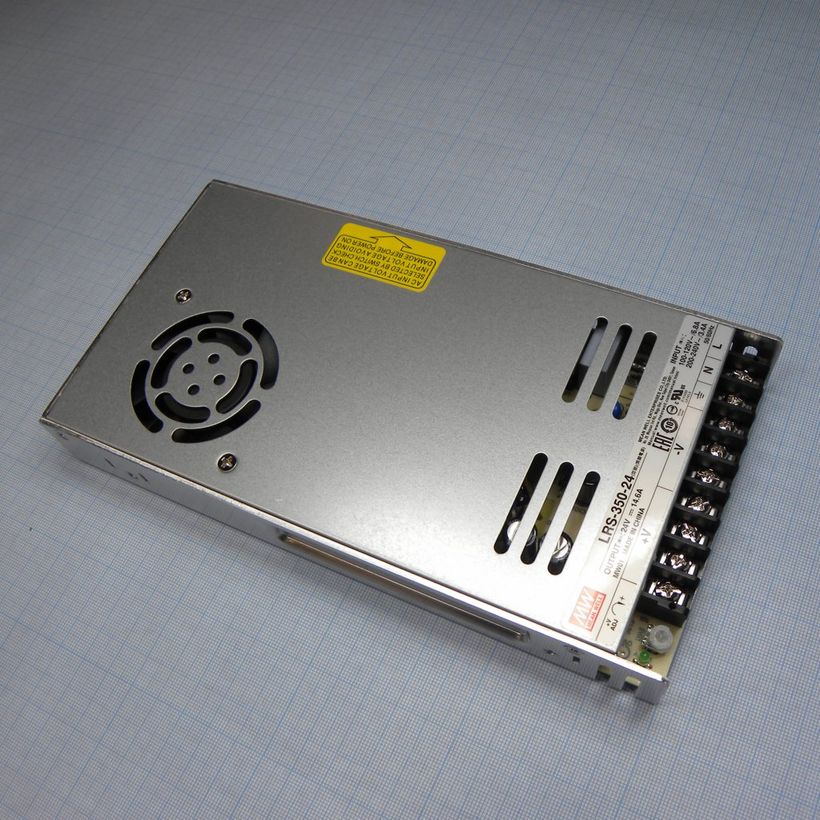

LRS-350350 Вт, исполнения LRS-350-3.3/4.2/5/12/15/24/36/48; входное напряжение выбирается переключателем.

Выходы (В/А/Вт)	3,3 В/60 А/198 Вт; 4,2 В/60 А/252 Вт; 5 В/60 А/300 Вт; 12 В/29 А/348 Вт; 15 В/23,2 А/348 Вт; 24 В/14,6 А/350,4 Вт; 36 В/9,7 А/349,2 Вт; 48 В/7,3 А/350,4 Вт
Питание	90–132 В AC либо 180–264 В AC (переключателем), 240–370 В DC, 47–63 Гц
КПД (тип.)	81,5–90% в зависимости от исполнения по напряжению
Перегрузка	110–140% номинала — hiccup-режим (3,3–36 В) или отключение с фиксацией у исполнения 48 В
Раб. температура	−25…+70 °C, снижение мощности по графику
Габариты (Д×Ш×В)	215×115×30 мм
Масса	0,76 кг
Охлаждение	вентилятор включается при ≥50 °C (RTH3), выключается при ≤40 °C

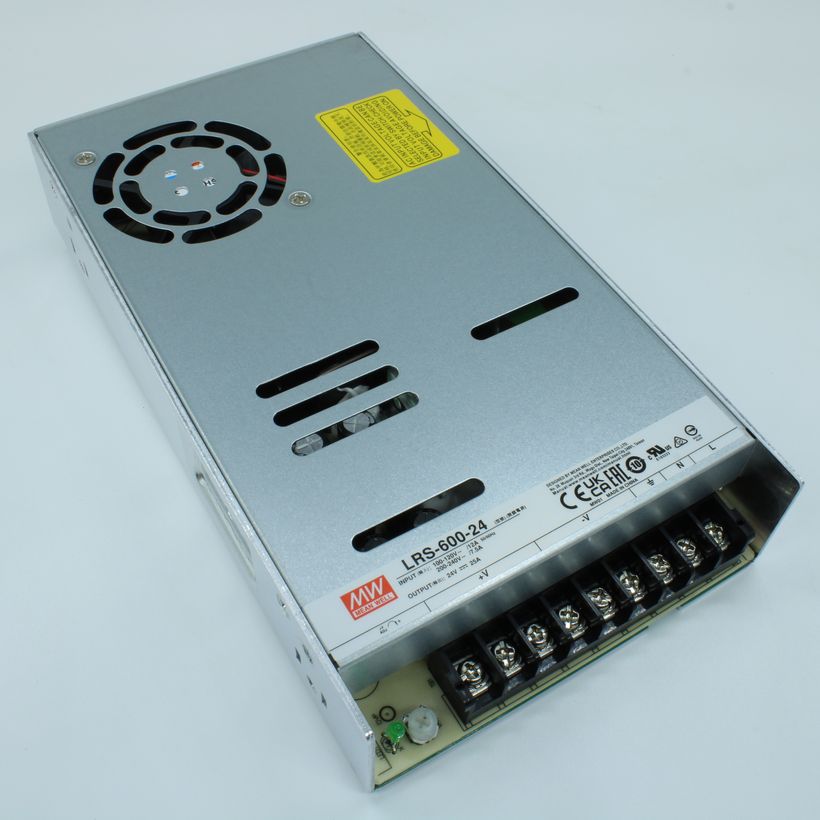

LRS-600600 Вт, исполнения LRS-600-5/12/15/24/27/36/48; входное напряжение выбирается переключателем.

Выходы (В/А/Вт)	5 В/100 А/500 Вт (90 А при входном напряжении ниже 110 В AC); 12 В/50 А/600 Вт; 15 В/40 А/600 Вт; 24 В/25 А/600 Вт; 27 В/22,2 А/599,4 Вт; 36 В/16,6 А/597,6 Вт; 48 В/12,5 А/600 Вт
Питание	90–132 В AC либо 180–264 В AC (переключателем), 255–370 В DC, 47–63 Гц
КПД (тип.)	86–92% в зависимости от исполнения по напряжению
Перегрузка	105–150% номинала, повторное включение требует 4 минуты охлаждения после срабатывания защиты
Раб. температура	−20…+65 °C, снижение мощности по графику
Габариты (Д×Ш×В)	225×124×41 мм
Масса	0,95 кг
Охлаждение	вентилятор включается при ≥50 °C (RTH3), выключается при ≤40 °C

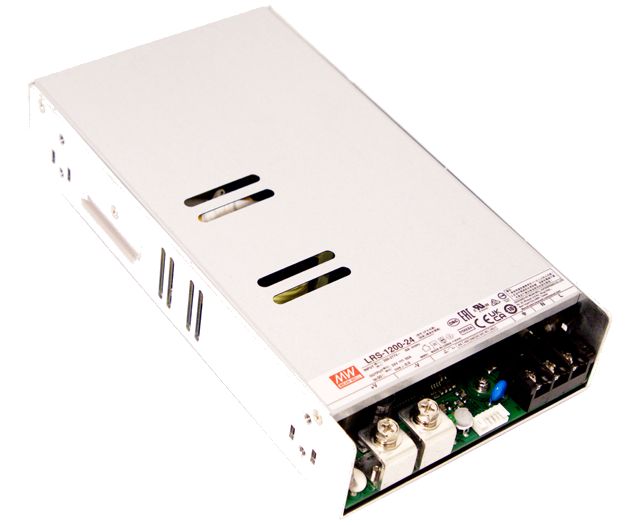

LRS-12001200 Вт, исполнения LRS-1200-12/24/36/48, только сетевое питание высокой линии; сигнал DC OK, дистанционное вкл/выкл и коррекция падения напряжения на проводах.

Выходы (В/А/Вт)	12 В/92 А/1104 Вт; 24 В/50 А/1200 Вт; 36 В/33,3 А/1198,8 Вт; 48 В/25 А/1200 Вт
Пиковая нагрузка (до 5 с)	150% номинала (1800 Вт для 24/36/48 В), скважность не более 35%
Питание	180–305 В AC, 255–431 В DC, 47–63 Гц (только высокая линия, переключателя нет)
КПД (тип.)	91–94% в зависимости от исполнения по напряжению
Коэффициент мощности	PF≥0,95 при 230 В AC, PF≥0,93 при 277 В AC на полной нагрузке
Перегрузка	свыше 105% дольше 5 с — отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Д×Ш×В)	225×124×41 мм
Масса	1,28 кг
Охлаждение	вентилятор с автоматической регулировкой скорости по внутренней температуре; шум 45 дБ на 10% нагрузки, 53 дБ на 70% нагрузки
Сигнал DC OK	TTL-сигнал, высокий уровень при включённом выходе (3,3–5,6 В — вкл., 0–1 В — авария)
Дистанционное вкл/выкл	клеммы RC+/RC- (0–0,8 В или разрыв — включено; 3,3–10 В — выключено)
Компенсация просадки на проводах	клеммы +RS/-RS, компенсация до 0,3 В DC

Как это работает и подключается

Выходное напряжение задаётся исполнением серии; подстройка — трим-потенциометром +V ADJ (VR1/SVR1 на некоторых моделях).
LRS-150…LRS-600 требуют выбрать входной диапазон переключателем на корпусе (низкая или высокая линия); LRS-1200 работает только от высокой линии 180–305 В AC без переключателя.

Монтаж

Крепление — сквозными винтами через отверстия в основании корпуса.
Электрическая прочность изоляции вход–выход: 4 кВ AC (LRS-35…LRS-150), 3,75 кВ AC (LRS-200…LRS-600), 4,2 кВ AC (LRS-1200).
У LRS-350/600/1200 предусмотрен вентилятор с включением по внутренней температуре (у LRS-350/600 порог 50 °C вкл. / 40 °C выкл.) — при монтаже соблюдать направление потока воздуха и не перекрывать вентиляционные отверстия.

Примеры

Питание нагрузки в закрытом щите без DIN-рейки

Корпус крепится сквозными винтами через отверстия в основании (М3/М4 в зависимости от модели).

Мощный узел питания с удалённым мониторингом

LRS-1200 отдаёт TTL-сигнал DC OK и поддерживает дистанционное включение/выключение — удобно при выносе силового щита от диспетчерской.

Частые вопросы

Нужен ли вентилятор для LRS-35…LRS-200?

Нет, эти модели охлаждаются естественной конвекцией; вентилятор появляется в серии начиная с LRS-350.

Можно ли включать/выключать LRS-1200 дистанционно?

Да, паспорт описывает функцию Remote Control через клеммы RC+/RC-: короткое замыкание или напряжение 3,3–10 В на них выключает выход.

Нюансы и грабли

LRS-150…LRS-600 переключают диапазон входного напряжения вручную — при ошибке переключения на «низкую линию» под сетью 220 В источник может выйти из строя.
LRS-1200 конструктивно и по функциям (дистанционное управление, DC OK, компенсация просадки) сильно отличается от младших моделей серии — при выборе по каталогу не путать с LRS-35…LRS-600, у которых этих функций нет.
У LRS-600 паспорт отдельно предупреждает: заявленный ток 5 В-исполнения на этикетке — 100 А при входном напряжении выше 110 В AC и только 90 А при входном напряжении ниже 110 В AC.
