Mean Well · источники питания на DIN-рейку

MDR — промышленные источники питания на DIN-рейку с сигналом DC OK

Серия промышленных источников питания на DIN-рейку, мощность 10–100 Вт, выход 5–48 В, сигнал исправности DC OK (активный выход или релейный контакт).

Модели семейства

MDR-1010 Вт, исполнения MDR-10-5/12/15/24.

Выходы (В/А/Вт)	5 В/2 А/10 Вт; 12 В/0,84 А/10 Вт; 15 В/0,67 А/10 Вт; 24 В/0,42 А/10 Вт
Питание	85–264 В AC, 120–370 В DC, 47–63 Гц
КПД (тип.)	77–84% в зависимости от исполнения по напряжению
Перегрузка	выше 105% номинала — hiccup-режим с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	22,5×90×100 мм
Масса	0,15 кг
Сигнал DC OK	активный выход (5 В сигнал, светодиод или реле по схеме подключения из datasheet)

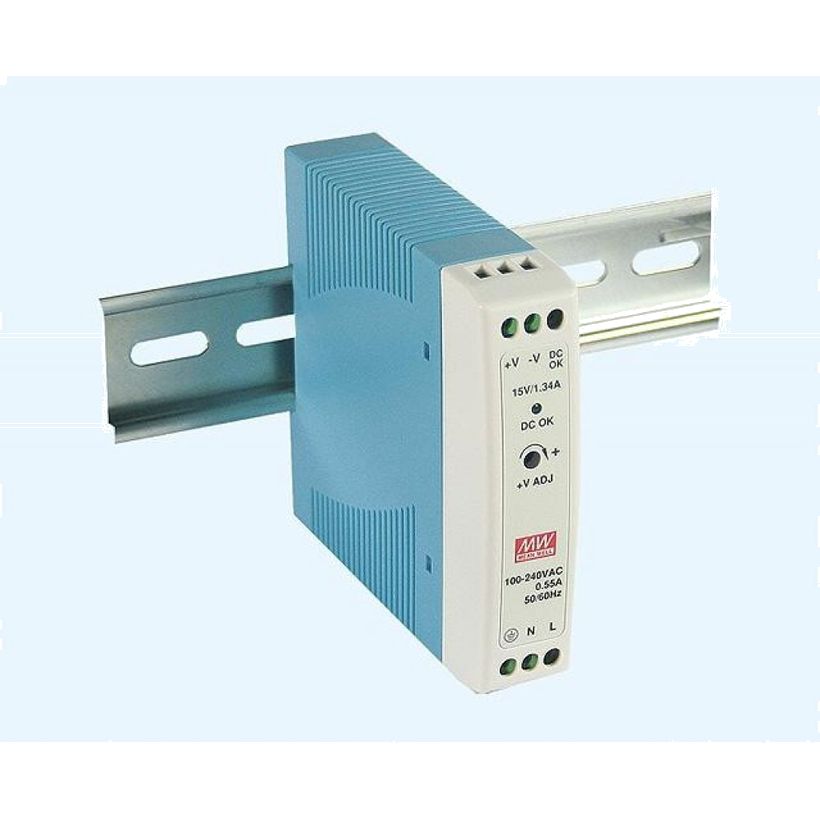

MDR-2020 Вт, исполнения MDR-20-5/12/15/24.

Выходы (В/А/Вт)	5 В/3 А/15 Вт; 12 В/1,67 А/20 Вт; 15 В/1,34 А/20 Вт; 24 В/1 А/24 Вт
Питание	85–264 В AC, 120–370 В DC, 47–63 Гц
КПД (тип.)	76–84% в зависимости от исполнения по напряжению
Перегрузка	105–160% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	22,5×90×100 мм
Масса	0,17 кг
Сигнал DC OK	активный выход (5 В сигнал, светодиод или реле по схеме подключения из datasheet)

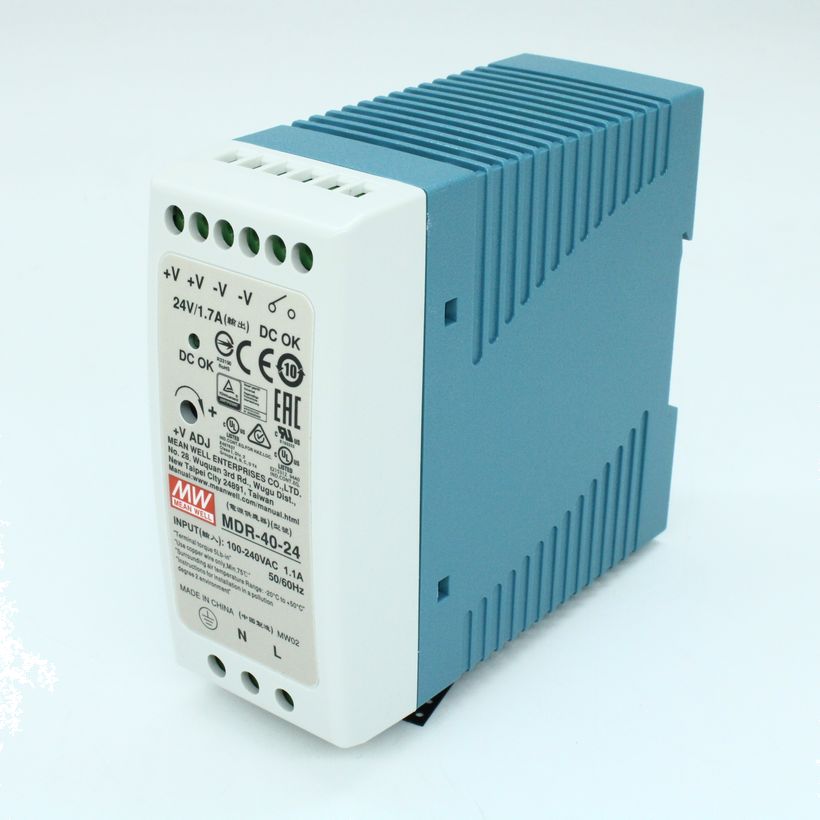

MDR-4040 Вт, исполнения MDR-40-5/12/24/48.

Выходы (В/А/Вт)	5 В/6 А/30 Вт; 12 В/3,33 А/40 Вт; 24 В/1,7 А/40,8 Вт; 48 В/0,83 А/39,8 Вт
Питание	85–264 В AC, 120–370 В DC, 47–63 Гц
КПД (тип.)	78–88% в зависимости от исполнения по напряжению
Перегрузка	105–150% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×90×100 мм
Масса	0,3 кг
Сигнал DC OK	релейный контакт, 30 В/1 А резистивная нагрузка

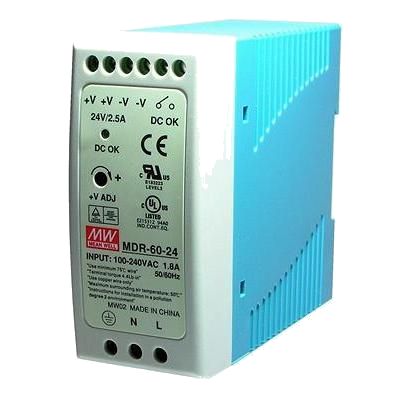

MDR-6060 Вт, исполнения MDR-60-5/12/24/48.

Выходы (В/А/Вт)	5 В/10 А/50 Вт; 12 В/5 А/60 Вт; 24 В/2,5 А/60 Вт; 48 В/1,25 А/60 Вт
Питание	85–264 В AC, 120–370 В DC, 47–63 Гц
КПД (тип.)	78–87% в зависимости от исполнения по напряжению
Перегрузка	105–150% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×90×100 мм
Масса	287 г
Сигнал DC OK	релейный контакт, 30 В/1 А резистивная нагрузка

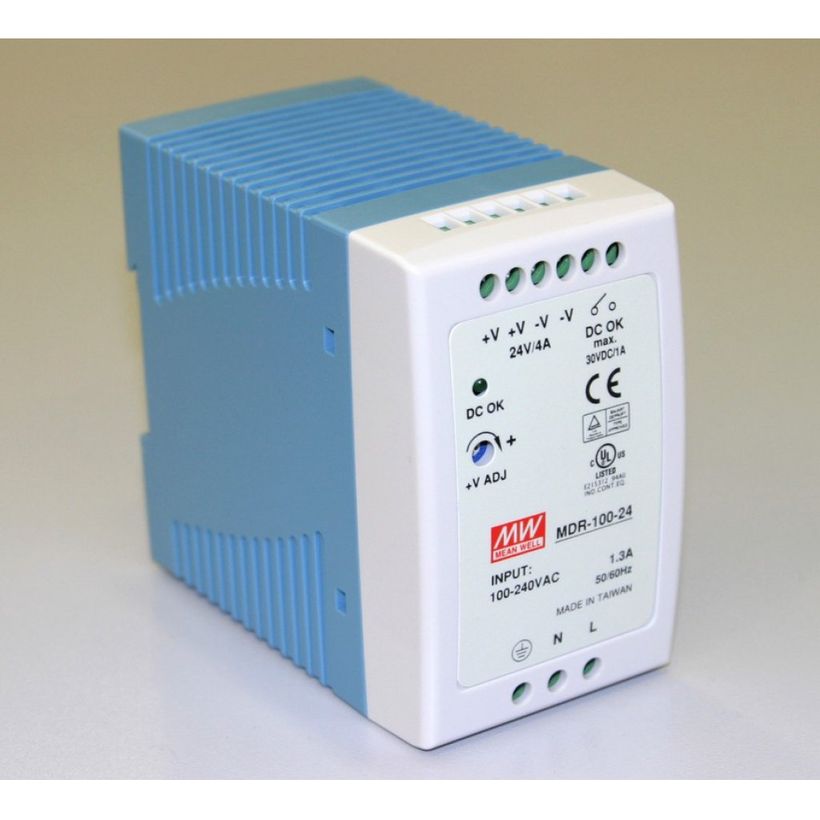

MDR-10090–96 Вт, исполнения MDR-100-12/24/48.

Выходы (В/А/Вт)	12 В/7,5 А/90 Вт; 24 В/4 А/96 Вт; 48 В/2 А/96 Вт
Питание	85–264 В AC, 120–370 В DC, 47–63 Гц
КПД (тип.)	83–87% в зависимости от исполнения по напряжению
Перегрузка	105–150% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−10…+60 °C, снижение мощности по графику
Габариты (Ш×В×Г)	55×90×100 мм
Масса	0,42 кг
Сигнал DC OK	релейный контакт, 30 В/1 А резистивная нагрузка
Коэффициент мощности	PF≥0,95 при 230 В AC, PF≥0,98 при 115 В AC на полной нагрузке

Как это работает и подключается

Выходное напряжение задаётся исполнением серии; подстройка — трим-потенциометром +V ADJ.
MDR-10/20 выдают сигнал DC OK как открытый 5 В сигнал (документ также описывает варианты подключения светодиода или реле через внешний источник); MDR-40/60/100 — готовый релейный контакт 30 В/1 А.

Монтаж

Крепление на DIN-рейку TS-35/7,5 или TS-35/15.
Электрическая прочность изоляции: вход–выход 3 кВ AC, вход–FG 2 кВ AC, выход–FG 0,5 кВ AC.
MDR-100 — единственная модель серии с коррекцией коэффициента мощности (PFC) и суженной рабочей температурой −10…+60 °C против −20…+70 °C у младших моделей.

Примеры

Контроль пропадания питания в шкафу

Релейный или активный сигнал DC OK заводится в свободный вход ППКП/контроллера — авария питания видна дистанционно без отдельного датчика напряжения.

Частые вопросы

Можно ли завести DC OK на дискретный вход ППКП напрямую?

У MDR-40/60/100 — да, это релейный контакт 30 В/1 А; у MDR-10/20 сигнал активный (5 В), схему согласования нужно смотреть в datasheet под конкретный вход.

Нюансы и грабли

Не путать формат сигнала DC OK между моделями: у MDR-10/20 это активный 5 В выход с ограничением по нагрузке (сопротивление нагрузки указано в datasheet отдельно для каждого номинала), у MDR-40/60/100 — сухой релейный контакт 30 В/1 А. Схема подключения светодиода/реле для младших моделей не универсальна.
