Mean Well · источники питания на DIN-рейку

NDR — промышленные источники питания на DIN-рейку с сигналом DC OK

Серия промышленных источников питания на DIN-рейку, мощность 75–480 Вт, выход 12–48 В, широкий вход 90–264 В AC, сигнал DC OK, рабочая температура −20…+70 °C.

Модели семейства

NDR-7575 Вт, исполнения NDR-75-12/24/48.

Выходы (В/А/Вт)	12 В/6,3 А/75,6 Вт; 24 В/3,2 А/76,8 Вт; 48 В/1,6 А/76,8 Вт
Питание	90–264 В AC, 127–370 В DC (возможна работа от DC через AC/L(+), AC/N(-)), 47–63 Гц
КПД (тип.)	85,5–89% в зависимости от исполнения по напряжению
Перегрузка	105–130% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	32×125,2×102 мм
Масса	0,51 кг
Сигнал DC OK	выведен на клеммник TB2

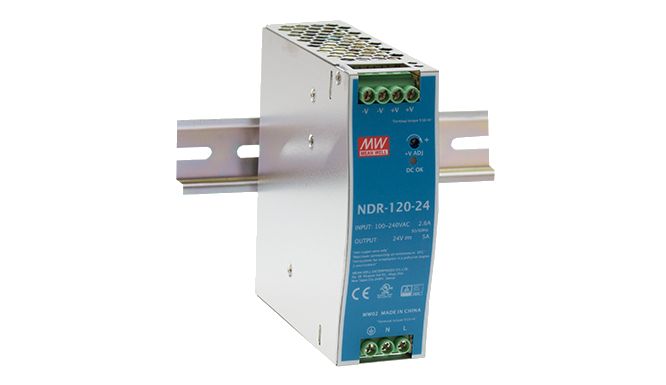

NDR-120120 Вт, исполнения NDR-120-12/24/48.

Выходы (В/А/Вт)	12 В/10 А/120 Вт; 24 В/5 А/120 Вт; 48 В/2,5 А/120 Вт
Питание	90–264 В AC, 127–370 В DC, 47–63 Гц
КПД (тип.)	85,5–89% в зависимости от исполнения по напряжению
Перегрузка	105–130% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×125,2×113,5 мм
Масса	0,6 кг
Сигнал DC OK	выведен на клеммник TB2

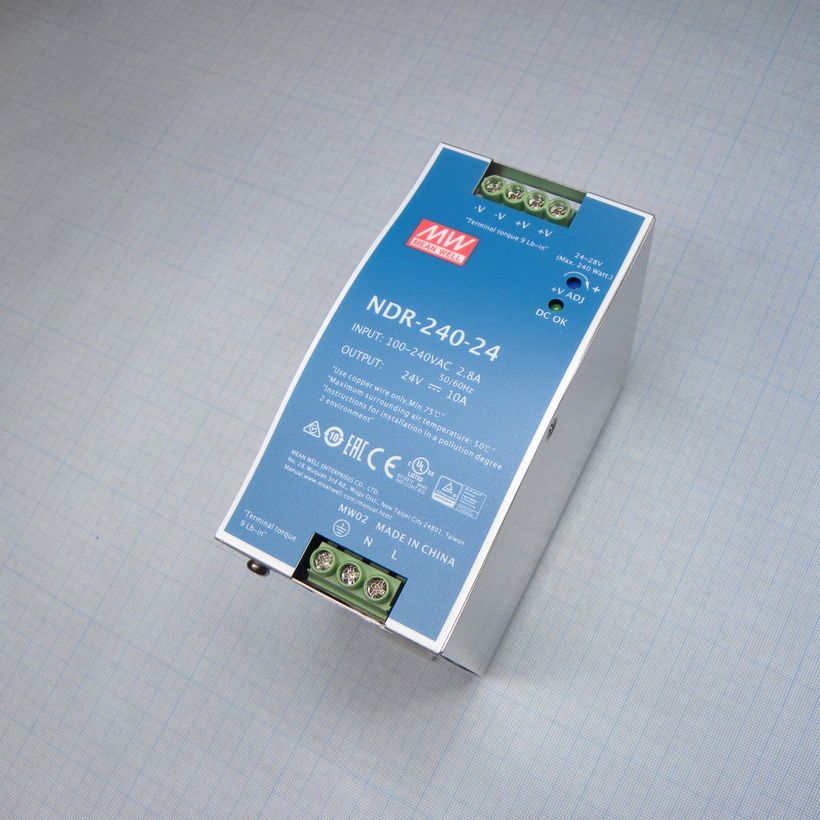

NDR-240240 Вт, исполнения NDR-240-24/48.

Выходы (В/А/Вт)	24 В/10 А/240 Вт; 48 В/5 А/240 Вт
Питание	90–264 В AC, 127–370 В DC, 47–63 Гц
КПД (тип.)	88,5–90% в зависимости от исполнения по напряжению
Коэффициент мощности	PF>0,98 при 115 В AC, PF>0,95 при 230 В AC на полной нагрузке
Перегрузка	105–130% номинала, токоограничение с автовосстановлением
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	63×125,2×113,5 мм
Масса	1 кг
Сигнал DC OK	выведен на клеммник TB2

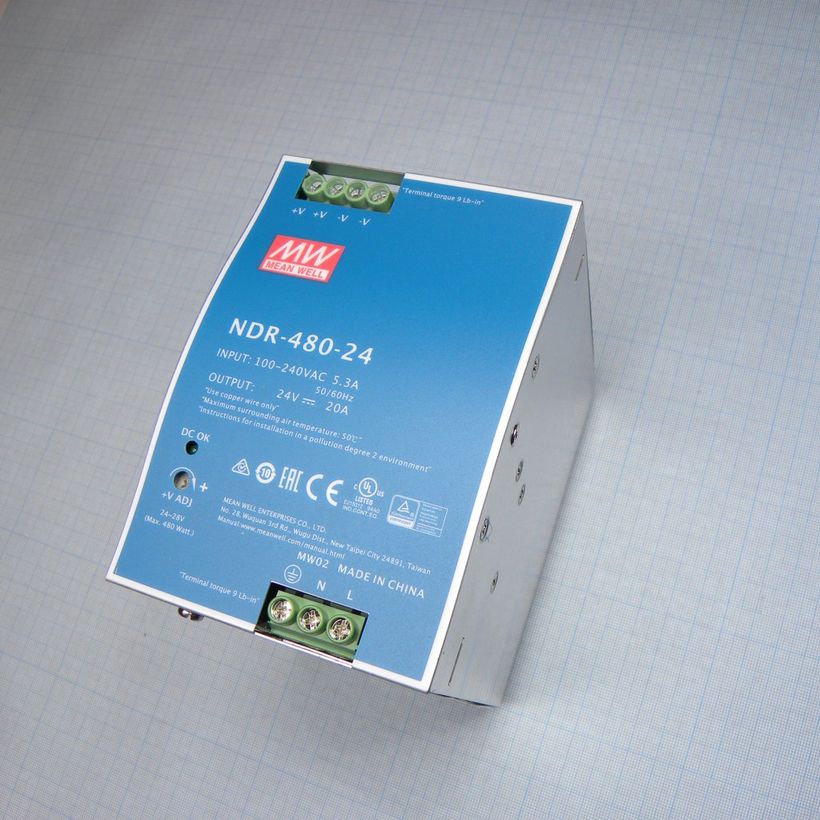

NDR-480480 Вт, исполнения NDR-480-24/48.

Выходы (В/А/Вт)	24 В/20 А/480 Вт; 48 В/10 А/480 Вт
Питание	90–264 В AC, 127–370 В DC, 47–63 Гц
КПД (тип.)	92,5%
Коэффициент мощности	PF>0,98 при 115 В AC, PF>0,94 при 230 В AC на полной нагрузке
Перегрузка	105–130% номинала; токоограничение, отключение через 3 с при перегрузке, повторное включение после снятия и подачи питания
Защита от перенапряжения	отключение выхода, повторное включение после снятия и подачи питания
Раб. температура	−20…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	85,5×125,2×128,5 мм
Масса	1,5 кг
Сигнал DC OK	выведен на клеммник TB2

Как это работает и подключается

Выходное напряжение задаётся исполнением серии; подстройка — трим-потенциометром +V ADJ.
NDR-240 и NDR-480 оснащены схемой коррекции коэффициента мощности (PFC), младшие NDR-75/120 — без неё.

Монтаж

Крепление на DIN-рейку TS-35/7,5 или TS-35/15.
Электрическая прочность изоляции: вход–выход 3 кВ AC, вход–FG 2 кВ AC, выход–FG 0,5 кВ AC.
NDR-480 при перегрузке отключается через 3 секунды, а не работает в hiccup-режиме постоянно — учитывать при подборе к нагрузкам с большим пусковым током.

Примеры

Питание крупного шкафа СКУД/видеонаблюдения

NDR-240/480 с коррекцией коэффициента мощности — под нагрузку, где счёт по PF/энергоэффективности важен (крупные щиты, много одновременно работающей аппаратуры).

Частые вопросы

Можно ли питать NDR постоянным током?

Да, паспорт указывает такую возможность через подключение AC/L(+) и AC/N(-) к источнику DC.

Нюансы и грабли

Диапазон рабочих температур NDR (−20…+70 °C) шире, чем у EDR той же мощности (−20…+60 °C) — при равной механике это разные серии, путать характеристики между ними не стоит.
