RS — источники питания закрытого типа для монтажа на панель
Серия закрытых источников питания общего назначения, мощность 15–150 Вт, выход 3,3–48 В, крепление винтами через отверстия в корпусе, не на DIN-рейку.
Модели семейства
RS-15 15 Вт, исполнения RS-15-3.3/5/12/15/24/48. Выходы (В/А/Вт) 3,3 В/3 А/9,9 Вт; 5 В/3 А/15 Вт; 12 В/1,3 А/15,6 Вт; 15 В/1 А/15 Вт; 24 В/0,625 А/15 Вт; 48 В/0,313 А/15,024 Вт Питание 85–264 В AC, 120–370 В DC, 47–63 Гц КПД (тип.) 72–82% в зависимости от исполнения по напряжению Перегрузка выше 105% номинала — hiccup-режим, автовосстановление Раб. температура −20…+70 °C, снижение мощности по графику Габариты (Д×Ш×В) 62,5×51×28 мм Масса 0,13 кг

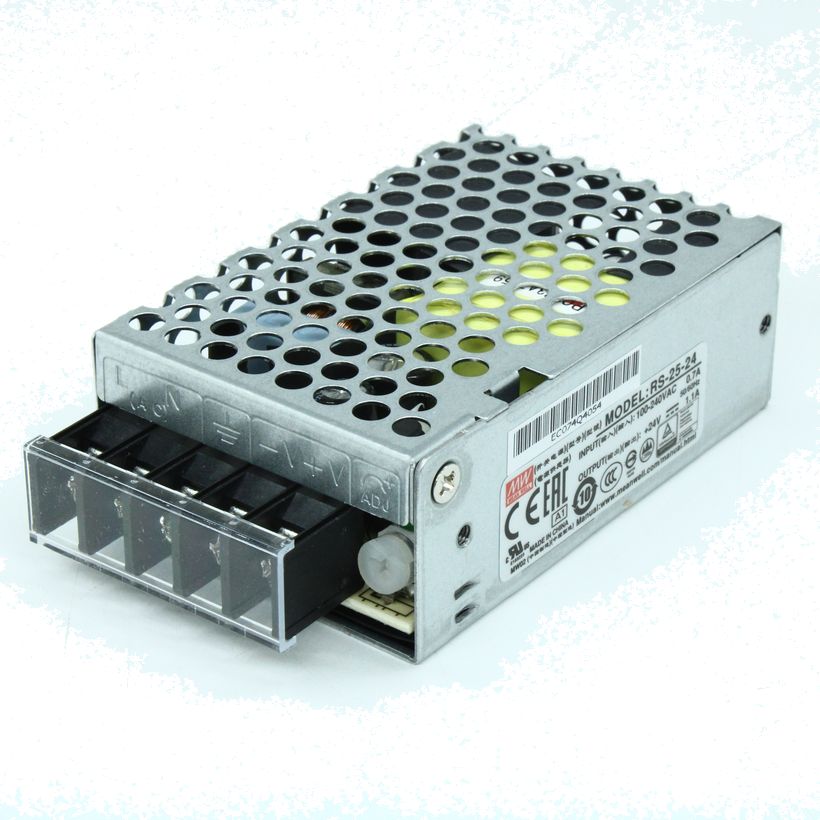

RS-25 25 Вт, исполнения RS-25-3.3/5/12/15/24/48. Выходы (В/А/Вт) 3,3 В/6 А/19,8 Вт; 5 В/5 А/25 Вт; 12 В/2,1 А/25,2 Вт; 15 В/1,7 А/25,5 Вт; 24 В/1,1 А/26,4 Вт; 48 В/0,57 А/27,36 Вт Питание 88–264 В AC, 125–373 В DC (кратковременно выдерживает всплеск до 300 В AC, 5 с) КПД (тип.) 73,5–86% в зависимости от исполнения по напряжению Перегрузка 110–180% номинала — hiccup-режим, автовосстановление Раб. температура −20…+70 °C, снижение мощности по графику Габариты (Д×Ш×В) 78×51×28 мм

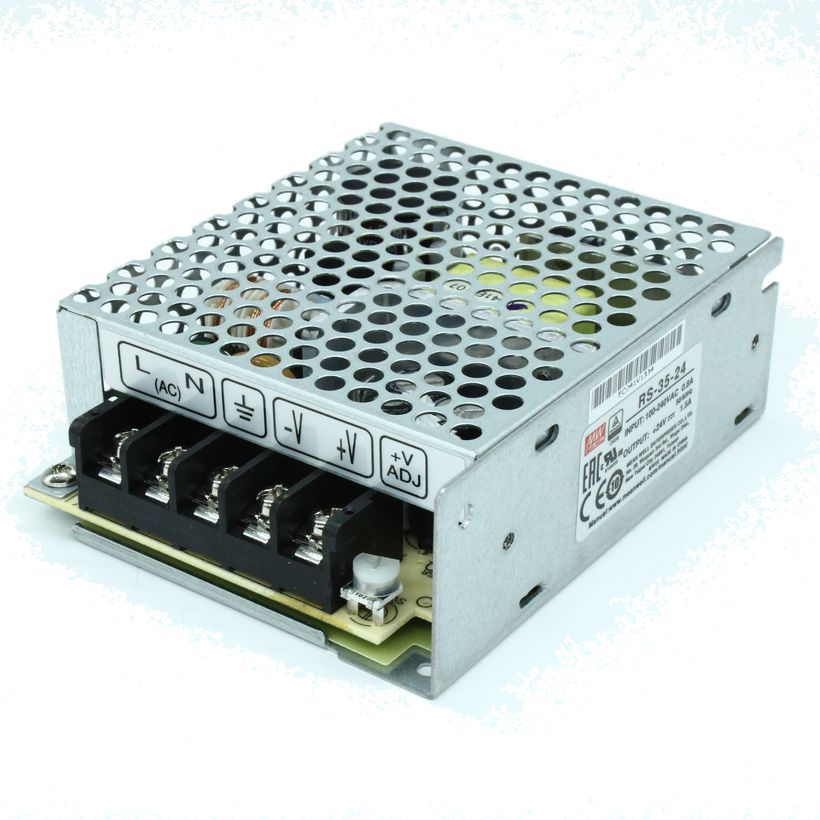

RS-35 35 Вт, исполнения RS-35-3.3/5/12/15/24/48. Выходы (В/А/Вт) 3,3 В/7 А/23,1 Вт; 5 В/7 А/35 Вт; 12 В/3 А/36 Вт; 15 В/2,4 А/36 Вт; 24 В/1,5 А/36 Вт; 48 В/0,8 А/38,4 Вт Питание 88–264 В AC, 125–373 В DC (кратковременно выдерживает всплеск до 300 В AC, 5 с) КПД (тип.) 76,5–88,5% в зависимости от исполнения по напряжению Перегрузка 110–150% номинала — hiccup-режим, автовосстановление Раб. температура −25…+70 °C, снижение мощности по графику Габариты (Д×Ш×В) 99×82×36 мм Масса 0,3 кг

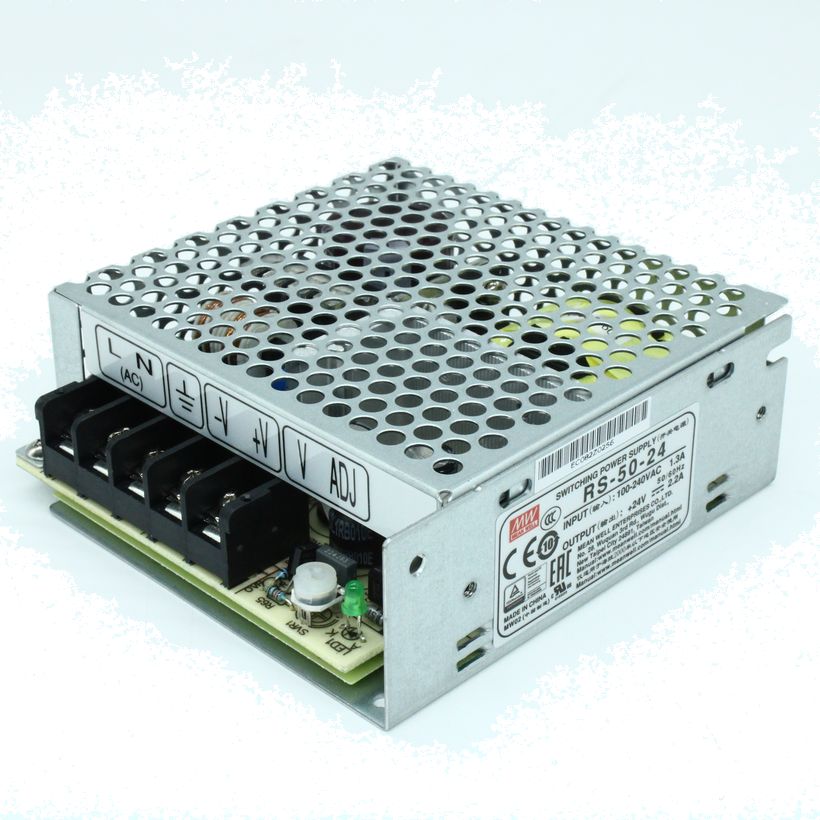

RS-50 50 Вт, исполнения RS-50-3.3/5/12/15/24/48. Выходы (В/А/Вт) 3,3 В/10 А/33 Вт; 5 В/10 А/50 Вт; 12 В/4,2 А/50,4 Вт; 15 В/3,4 А/51 Вт; 24 В/2,2 А/52,8 Вт; 48 В/1,1 А/52,8 Вт Питание 88–264 В AC, 125–373 В DC (кратковременно выдерживает всплеск до 300 В AC, 5 с) КПД (тип.) 78–89% в зависимости от исполнения по напряжению Перегрузка 110–150% номинала — hiccup-режим, автовосстановление Раб. температура −25…+70 °C, снижение мощности по графику Габариты (Д×Ш×В) 99×97×36 мм Масса 0,41 кг

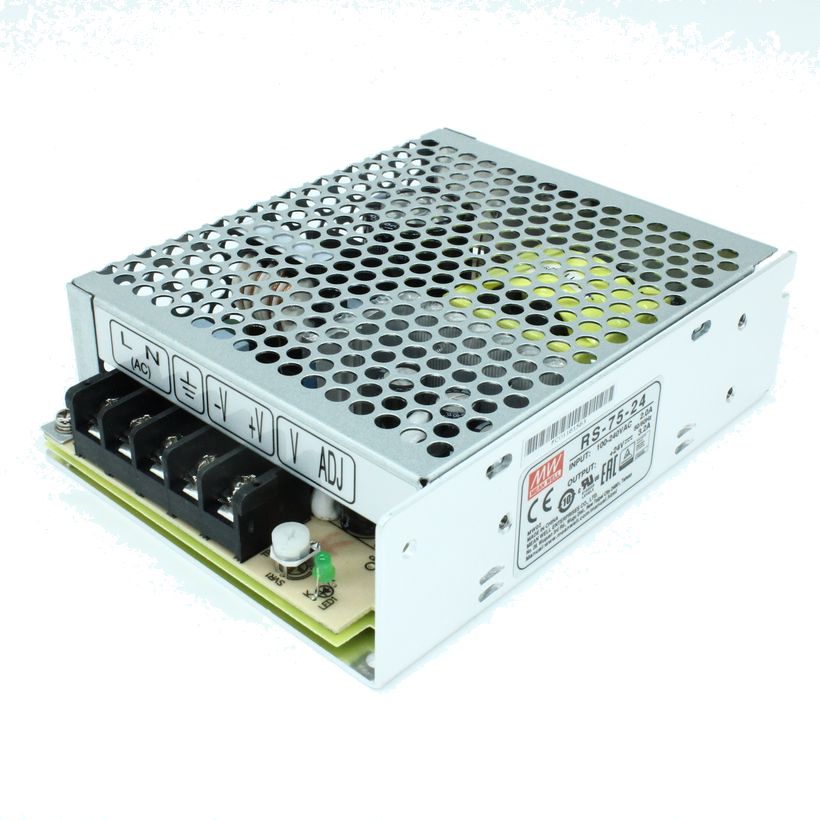

RS-75 75 Вт, исполнения RS-75-3.3/5/12/15/24/48. Выходы (В/А/Вт) 3,3 В/15 А/49,5 Вт; 5 В/12 А/60 Вт; 12 В/6 А/72 Вт; 15 В/5 А/75 Вт; 24 В/3,2 А/76,8 Вт; 48 В/1,6 А/76,8 Вт Питание 88–264 В AC, 125–373 В DC (кратковременно выдерживает всплеск до 300 В AC, 5 с) КПД (тип.) 75–89,5% в зависимости от исполнения по напряжению Перегрузка 110–150% номинала — hiccup-режим, автовосстановление Раб. температура −25…+70 °C, снижение мощности по графику Габариты (Д×Ш×В) 129×98×38 мм Масса 0,41 кг

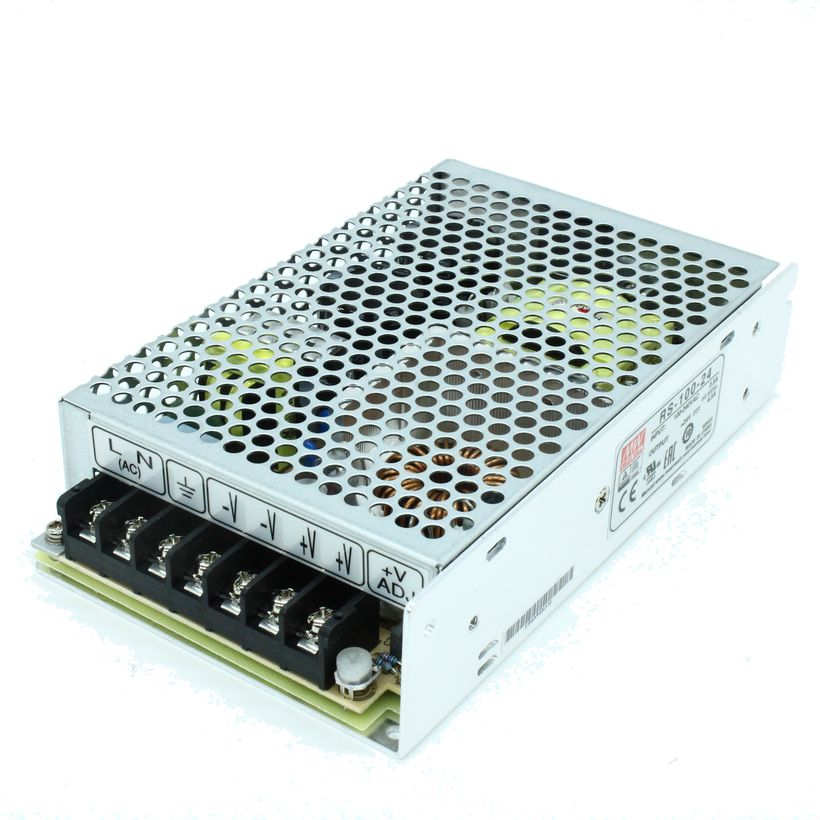

RS-100 100 Вт, исполнения RS-100-3.3/5/12/15/24/48. Выходы (В/А/Вт) 3,3 В/20 А/66 Вт; 5 В/16 А/80 Вт; 12 В/8,5 А/102 Вт; 15 В/7 А/105 Вт; 24 В/4,5 А/108 Вт; 48 В/2,3 А/110,4 Вт Питание 88–264 В AC, 125–373 В DC (кратковременно выдерживает всплеск до 300 В AC, 5 с) КПД (тип.) 74–84% в зависимости от исполнения по напряжению Перегрузка 110–150% номинала — hiccup-режим, автовосстановление Раб. температура −25…+70 °C, снижение мощности по графику Габариты (Д×Ш×В) 159×97×38 мм Масса 0,6 кг

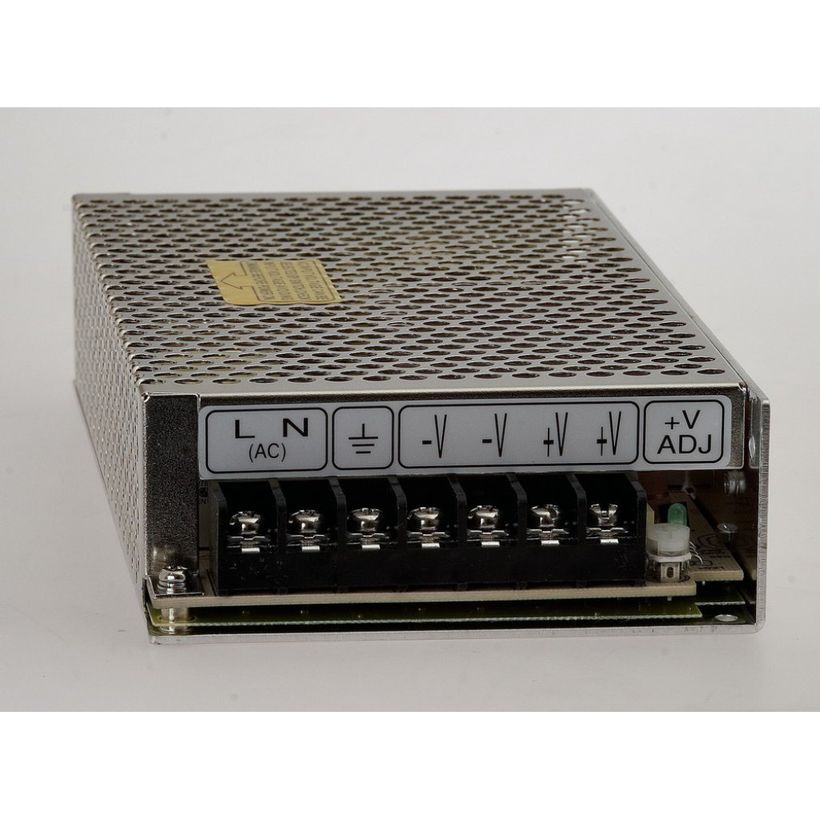

RS-150 150 Вт, исполнения RS-150-3.3/5/12/15/24/48; входное напряжение выбирается переключателем. Выходы (В/А/Вт) 3,3 В/30 А/99 Вт; 5 В/26 А/130 Вт; 12 В/12,5 А/150 Вт; 15 В/10 А/150 Вт; 24 В/6,5 А/156 Вт; 48 В/3,3 А/158,4 Вт Питание 88–132 В AC либо 176–264 В AC (переключателем), 248–373 В DC, 47–63 Гц КПД (тип.) 74–86% в зависимости от исполнения по напряжению Перегрузка 110–150% номинала — hiccup-режим, автовосстановление Раб. температура −25…+70 °C, снижение мощности по графику Габариты (Д×Ш×В) 199×98×38 мм Масса 0,7 кг
Как это работает и подключается Выходное напряжение задаётся исполнением серии (3,3/5/12/15/24/48 В); подстройка — трим-потенциометром +V ADJ. RS-150, в отличие от прочих моделей серии, не универсальный по входу — диапазон 88–132 В AC или 176–264 В AC выбирается переключателем на корпусе. Монтаж Крепление — сквозными винтами через отверстия в основании корпуса (не DIN-рейка); шаг и число отверстий зависят от типоразмера (2–4 винта М3 в зависимости от модели). Электрическая прочность изоляции вход–выход 3 кВ AC. RS-25…RS-100 паспорт допускает кратковременный всплеск сетевого напряжения до 300 В AC в течение 5 с без повреждения.
Примеры Питание оборудования в закрытом щите без DIN-рейки Корпус крепится сквозными винтами (М3) через отверстия в основании — под установку на панель или дно шкафа.
Частые вопросы Можно ли ставить RS на DIN-рейку? В датшите не описан монтаж на DIN-рейку — предусмотрено крепление винтами через отверстия в основании корпуса.
Нюансы и грабли RS-150 требует переключить входное напряжение (88–132 В AC / 176–264 В AC) — при ошибке переключения на пониженное положение под сетью 220 В источник может выйти из строя; в тексте паспорта это не помечено предупреждением явно, проверять положение переключателя перед подачей питания. Документация Mean Well — RS-15 Datasheet Mean Well — RS-25 Datasheet Mean Well — RS-35 Datasheet Mean Well — RS-50 Datasheet Mean Well — RS-75 Datasheet Mean Well — RS-100 Datasheet Mean Well — RS-150 Datasheet Карточки собраны по РЭ и паспортам производителей — источники в разделе «Документация» каждой карточки. Политика обработки данных
