SDR — промышленные источники питания на DIN-рейку с PFC и запасом по пиковой мощности

Серия промышленных источников питания на DIN-рейку с коррекцией коэффициента мощности, мощность 75–960 Вт, выход 12–48 В, кратковременный запас мощности до 150% и сигнал DC OK.

Модели семейства

SDR-7575 Вт, исполнения SDR-75-12/24/48.

Выходы (В/А/Вт)	12 В/6,3 А/75,6 Вт; 24 В/3,2 А/76,8 Вт; 48 В/1,6 А/76,8 Вт
Пиковая нагрузка (3 с)	12 В — 9,375 А/112,5 Вт; 24 В — 4,69 А; 48 В — 2,34 А
Питание	88–264 В AC, 124–370 В DC (возможна работа от DC через AC/L(+), AC/N(-)), 47–63 Гц
КПД (тип.)	88,5–90% в зависимости от исполнения по напряжению
Перегрузка	в пределах 110–150% номинала работает дольше 3 с и отключается; выше 150–170% — токоограничение с автовосстановлением до 3 с, затем отключение, повтор включения после снятия и подачи питания
Защита от перегрева	срабатывает при 100±10 °C на силовом транзисторе, отключение с автовосстановлением после остывания
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	32×125,2×102 мм
Масса	0,51 кг

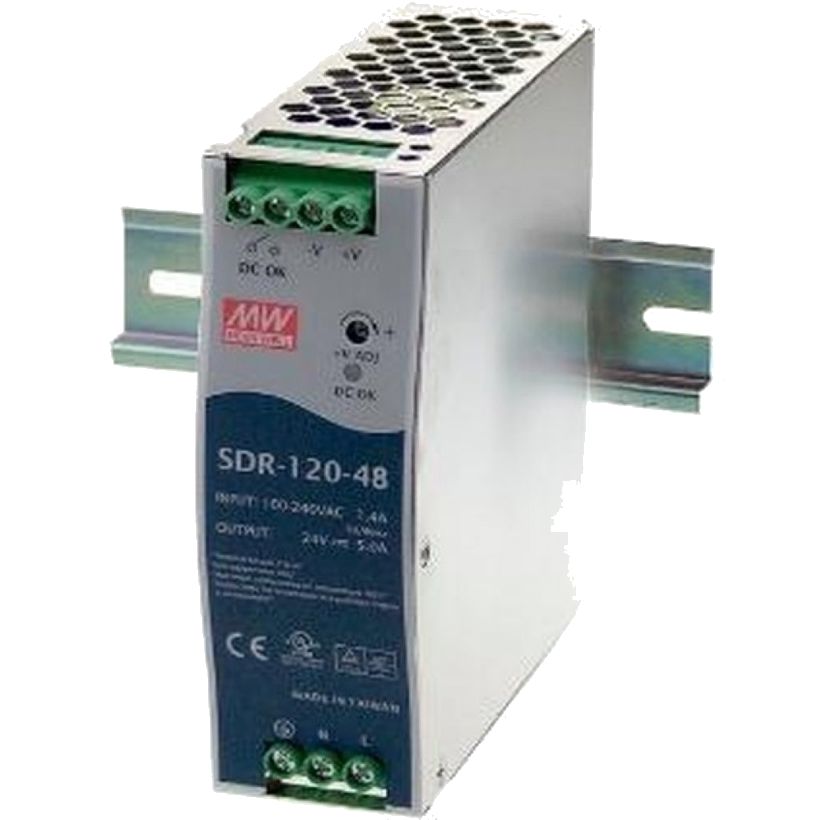

SDR-120120 Вт, исполнения SDR-120-12/24/48.

Выходы (В/А/Вт)	12 В/10 А/120 Вт; 24 В/5 А/120 Вт; 48 В/2,5 А/120 Вт
Пиковая нагрузка (3 с)	12 В — 15 А/180 Вт; 24 В — 7,5 А; 48 В — 3,75 А
Питание	88–264 В AC, 124–370 В DC, 47–63 Гц
КПД (тип.)	89–91% в зависимости от исполнения по напряжению
Перегрузка	в пределах 110–150% номинала работает дольше 3 с, затем отключение выхода, повтор включения после снятия и подачи питания
Защита от перегрева	срабатывает при 95±5 °C на радиаторе силового ключа, отключение с автовосстановлением после остывания
Раб. температура	−25…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	40×125,2×113,5 мм
Масса	0,67 кг
Сигнал DC OK	релейный контакт: 60 В DC/0,3 А, 30 В DC/1 А или 30 В AC/0,5 А (резистивная нагрузка)

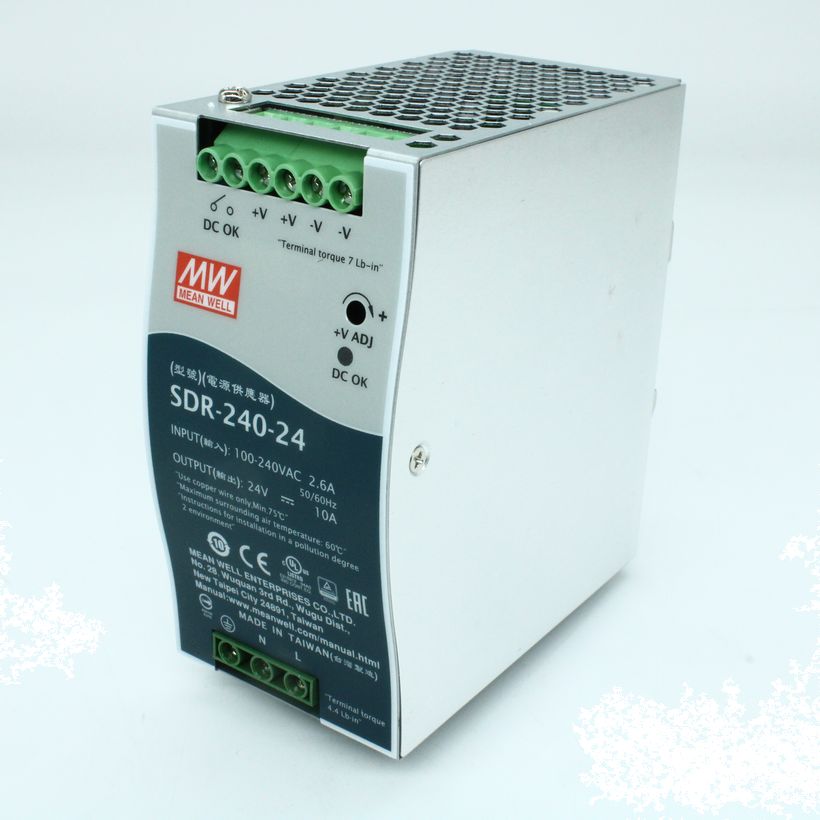

SDR-240240 Вт, исполнения SDR-240-24/48.

Выходы (В/А/Вт)	24 В/10 А/240 Вт; 48 В/5 А/240 Вт
Пиковая нагрузка (3 с)	24 В — 15 А/360 Вт; 48 В — 7,5 А
Питание	88–264 В AC, 124–370 В DC, 47–63 Гц
КПД (тип.)	94%
Перегрузка	в пределах 110–150% номинала работает дольше 3 с с автовосстановлением; выше 150% — токоограничение с автовосстановлением до 2 с, возможно отключение при превышении 2 с
Раб. температура	−25…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	63×125,2×113,5 мм
Масса	1,03 кг
Сигнал DC OK	релейный контакт: 60 В DC/0,3 А, 30 В DC/1 А или 30 В AC/0,5 А (резистивная нагрузка)

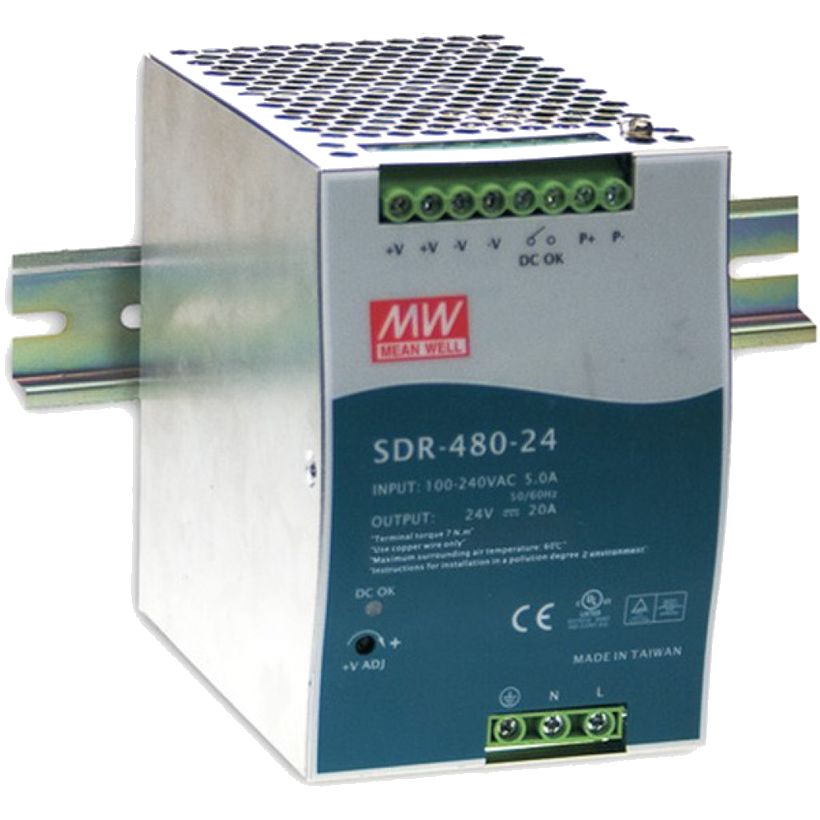

SDR-480480 Вт, исполнения SDR-480-24/48.

Выходы (В/А/Вт)	24 В/20 А/480 Вт; 48 В/10 А/480 Вт
Пиковая нагрузка (3 с)	24 В — 30 А/720 Вт; 48 В — 15 А
Питание	90–264 В AC, 127–370 В DC, 47–63 Гц
КПД (тип.)	94%
Перегрузка	в пределах 110–150% номинала работает дольше 3 с с автовосстановлением; выше 150% — токоограничение с автовосстановлением до 2 с, возможно отключение при превышении 2 с
Раб. температура	−25…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	85,5×125,2×128,5 мм
Масса	1,6 кг
Сигнал DC OK	релейный контакт: 60 В DC/0,3 А, 30 В DC/1 А или 30 В AC/0,5 А (резистивная нагрузка)

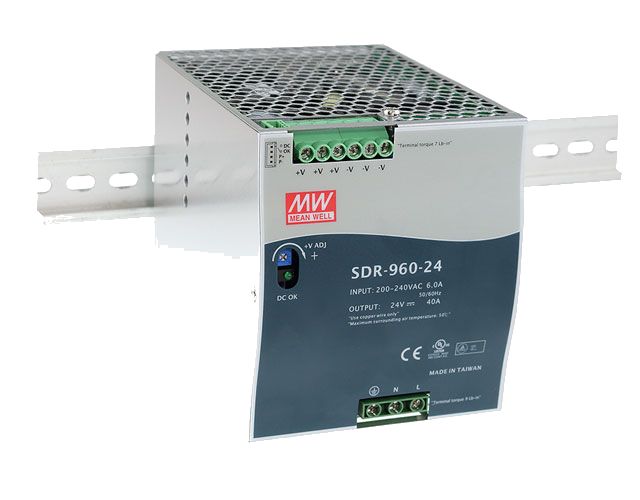

SDR-960960 Вт, исполнения SDR-960-24/48, поддерживают параллельную работу до 4 блоков.

Выходы (В/А/Вт)	24 В/40 А/960 Вт; 48 В/20 А/960 Вт
Пиковая нагрузка (3 с)	24 В — 52 А/1248 Вт; 48 В — 26 А/1248 Вт
Питание	180–264 В AC, 254–370 В DC, 47–63 Гц (узкий диапазон, 100–120 В AC не поддерживается)
КПД (тип.)	94%
Перегрузка	130–150% номинала дольше 3 с — отключение выхода, повтор включения после снятия и подачи питания либо автоматически через 30 с после снятия перегрузки
Раб. температура	−30…+70 °C, снижение мощности по графику
Габариты (Ш×В×Г)	110×125,2×150 мм
Масса	2,47 кг
Сигнал DC OK	релейный контакт: 60 В DC/0,3 А, 30 В DC/1 А или 30 В AC/0,5 А (резистивная нагрузка)
Параллельная работа	до 4 блоков через клеммы P+/P- (Current Share); суммарный ток ≤ (номинал одного блока × число блоков × 0,9)

Как это работает и подключается

Выходное напряжение задаётся исполнением серии; подстройка — трим-потенциометром +V ADJ.
SDR-120/240/480/960 несут сигнал DC OK в виде релейного контакта; для SDR-75 конкретный номинал контакта в этом datasheet не приведён.

Монтаж

Крепление на DIN-рейку TS-35/7,5 или TS-35/15.
Электрическая прочность изоляции: вход–выход 3 кВ AC, вход–FG 2 кВ AC, выход–FG 0,5 кВ AC, выход–DC OK 0,5 кВ AC (у моделей с DC OK).
При параллельном включении SDR-960 провода Current Share (P+/P-) должны быть скручены в пару, а минимальная суммарная нагрузка — не менее 5% от суммарного номинала.

Примеры

Питание нагрузки с большим пусковым током

Все модели серии допускают кратковременный (3 с) выход на 150% номинальной мощности — паспорт приводит отдельную таблицу пиковой нагрузки.

Резервирование по мощности параллельным включением

SDR-960 можно включать параллельно до 4 блоков через клеммы Current Share (P+/P-) для суммарной мощности; паспорт требует разницы выходных напряжений блоков не более 0,2 В.

Частые вопросы

Можно ли включить SDR-960 параллельно для увеличения мощности?

Да, паспорт описывает параллельную работу до 4 блоков через контакты Current Share (P+/P-) с ограничением по разбросу напряжений и минимальной нагрузке.

Нюансы и грабли

SDR-960 не работает от 100–120 В AC — вход только 180–264 В AC, в отличие от прочих моделей серии с диапазоном от 88 В AC; при выборе под нестабильную сеть 110 В это ограничение критично.
Пиковая мощность 150% в паспорте даётся только на 3 секунды (для SDR-960 — на 130–150% дольше 3 с до отключения) — использовать её как постоянный запас нельзя.
