МК2018 / МК2018VH — блок вызова с сетевым режимом и адаптером РДА

Блок вызова Метаком нового поколения: врезной монтаж в нишу 94×222 мм; МК2018VH дублирует вызов на смартфон через Росдомофон, МК2018 объединяет калитки и подъезды по сети (COM-NET2018).

Модели семейства

МК2018VHС адаптером РДА Classik — вызов дублируется на смартфон через личный кабинет Росдомофон.

Ниша под врезной монтаж	94×222 мм
Сопротивление подъездной линии	не более 30 Ом
Провода БП — блок/замок	не менее 0,35 мм² (КСПВ 2×0,64 или ШВВП 2×0,5)
Прочие провода	не менее 0,12 мм²
Цифровая линия АВ + Ethernet до РДА	витая пара UTP cat 5e 4×2×0,52 (в зоне помех — F/UTP cat 5e 4×2×0,52 PVC)
Резисторы на длинных линиях АВ	120 Ом
Удаление блока питания	не далее 15 м от блока вызова

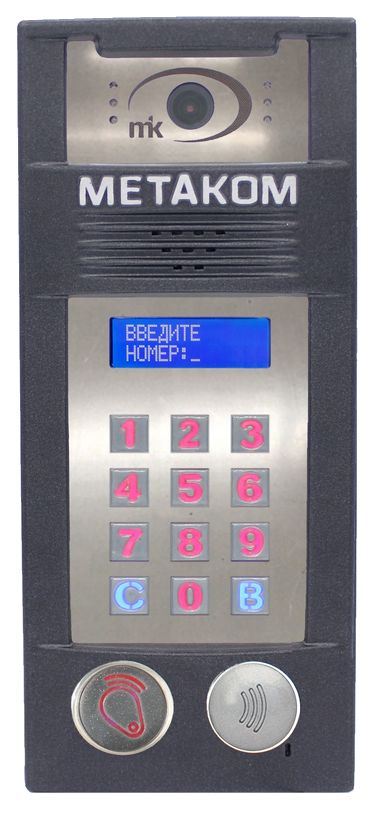

МК2018 (сеть, калитка/подъезд)Работает по сети: блоки на калитках — Master, на подъезде — пара Master/Slave, объединяются сетевым коммутатором COM-NET2018 (версия 2).

Ниша под врезной монтаж	94×222 мм
Сопротивление подъездной линии	не более 30 Ом
Сетевые номера (пример)	калитки 101, 102; подъезд Master/Slave — 51, 52
Сетевой номер коммутатора	1–31
Резисторы на длинных линиях АВ	120 Ом
Удаление блока питания	не далее 15 м от блока вызова

Как это работает и подключается

Координатный коммутатор адресуется 4 перемычками J1–J4 по формуле A = J1·1+J2·2+J3·4+J4·8.
МК2018VH: в блоке включается работа с адаптером РДА, настраивается очерёдность вызова координатного коммутатора и адаптера и число вызывных сигналов на каждый канал; сам адаптер настраивается в личном кабинете на сайте Росдомофон.
МК2018 (сеть): блоки на калитках переводятся в режим Master с сетевыми номерами; на подъезде один блок — Master, второй — Slave; сетевой коммутатор получает номер 1–31 и настраивается с блока вызова; на видеокоммутаторе выставляется перемычка J2 (подъездная сеть) или J1 (калиточная).

Монтаж

Ниша под врезной монтаж — 94×222 мм по разметке паспорта; блок и замок для защиты от климата лучше ставить на вторую дверь подъезда в тамбуре.
Провода БП — блок/замок сечением не менее 0,35 мм² (КСПВ 2×0,64 или ШВВП 2×0,5), остальные — не менее 0,12 мм²; коммутатор — абонентские устройства экранированным кабелем КСПЭВГ 20×0,12 или КСПЭВ 20×0,4.
Аудиолиния блок — координатный коммутатор — провод не менее 0,2 мм² (КСПЭВГ 2×0,2 или КСПЭВ 2×0,5); допускается прокладка вместе с цифровой линией АВ витой парой.
Цифровая линия АВ и Ethernet — витая пара UTP cat 5e 4×2×0,52 (в зоне силовых помех — экранированная F/UTP cat 5e 4×2×0,52 PVC); на длинных линиях — резисторы 120 Ом между клеммами АВ на блоке и последнем коммутаторе.
Видео — коаксиальный кабель РК-75; блок питания — не далее 15 м от блока вызова.

Примеры

1 вход, аудио/видео + RDA

МК2018VH + координатный коммутатор COM-100UN + адаптер РДА Classik + Ethernet-коммутатор на 4 порта.

2 калитки + 2 подъезда, сеть

4 блока МК2018: 2 на калитках (Master, номера 101/102) и 2 на подъезде (Master/Slave, номера 51/52), сетевой коммутатор COM-NET2018 (версия 2), видеокоммутаторы MKV-CVС.

Частые вопросы

Чем МК2018VH отличается от сетевой версии МК2018?

VH-версия работает с адаптером РДА Classik и дублирует вызов на смартфон через Росдомофон; сетевая версия объединяет калитки и подъезды между собой через COM-NET2018 без адаптера РДА.

Какая ниша нужна под врезной блок вызова?

94×222 мм, по разметке из паспорта блока.

Каким кабелем тянуть цифровую линию АВ и Ethernet до РДА?

Витой парой UTP cat 5e 4×2×0,52, а в зоне силовых помех — экранированной F/UTP cat 5e 4×2×0,52 PVC.

Нюансы и грабли

Сопротивление подъездной линии (блок — абонент) не должно превышать 30 Ом — проверять до подключения ТКП.
При утере системного кода без запрограммированного мастер-ключа доступ к программированию восстанавливается только на заводе-изготовителе — записывать код обязательно.
Видеоразветвитель MKV-D4C — 1 шт на 4 абонента, БП-2С под них — 1 на 5–6 разветвителей; легко ошибиться в расчёте количества.
В сетевой схеме перепутать перемычку J1/J2 на видеокоммутаторе — она различает калиточную и подъездную сеть.
