UEM Mifare/ICode/NFC USB reader V7.0 и V9.0 — USB-считыватели

Считыватели малой дальности 13,56 МГц с интерфейсом Micro USB для работы под управлением компьютера; исполнения без SAM и со слотами SAM, в корпусе и модулем.

Модели семейства

UEM Mifare/ICode/NFC USB reader V7.0 (в т.ч. SAM2, SAM4; reader и reader module)Версия 7.0: исполнения без SAM, с 2 и с 4 слотами под SAM-модули, в корпусе (чёрный B, белый W) или модулем без корпуса.

Частота	13,56 МГц
Дальность	до 80 мм (зависит от типа метки)
Интерфейс	Micro USB
Ток	не более 200 мА
Питание	5 В по USB
Температура	от -25 до +85 °C
Габариты корпусного (Д×Ш×В)	114×62×12 мм, масса 45 г
Габариты модуля (Д×Ш×В)	109×56×5 мм, масса 15 г

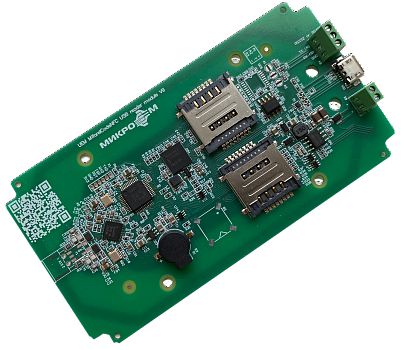

UEM Mifare/ICode/NFC USB reader V9.0 (в т.ч. USB SAM4; reader и reader module)Версия 9.0: исполнения без SAM и с 4 слотами SAM, в корпусе (B/W) или модулем; в паспорте указаны световая и звуковая индикация и IP20.

Частота	13,56 МГц
Дальность	до 80 мм
Интерфейс	Micro USB
Ток	не более 200 мА
Индикация	световая и звуковая
Степень защиты	IP20 по ГОСТ 14254
Температура	от -25(-40) до +85 °C
Масса	45 г корпусной, 47 г корпусной SAM4, 15 и 17 г модули

Как это работает и подключается

Считыватель работает под управлением компьютера (хоста); ПО поддерживается Windows (XP, Vista, 7, 8, 8.1, 10, CE) и Linux.
Метки питаются от поля считывателя, обмен идёт модуляцией сигнала 13,56 МГц на антенне.
Поддерживаются метки Mifare Classic, Ultralight, Plus, DESfire, SmartMX, ICode SLI/SLIX, NFC Forum Tag Types 2 и 4; протоколы ISO14443A/B, ISO15693, NFC P2P Passive Initiator (ISO18092).
ПО и документация — архив на сайте производителя: USB-драйверы (специализированный и PC/SC), библиотека функций, руководство программиста, тестовая программа CLeSCaR_SAM.exe, примеры на C++.
Считыватель обновляется специализированным ПО с сайта производителя: архив с исполняемым файлом запускают на компьютере с подключённым считывателем.

Монтаж

Модули (module) крепят за отверстия по периметру платы.
Подключение — кабелем USB A — Micro USB из комплекта.
Драйверы USB с инструкцией по установке лежат в папке \Drivers загруженного архива.

Примеры

Считыватель на рабочем месте

Подключается кабелем USB A — Micro USB к компьютеру; паспорт называет применение в системах электронных документов, клубных картах, транспортных платёжных системах.

Работа со смарт-картами через SAM

Исполнения SAM2/SAM4 имеют слоты под SAM-модули (2 или 4).

Частые вопросы

Какая дальность чтения?

До 80 мм, зависит от типа метки.

Как питается считыватель?

От шины USB, 5 В; ток не более 200 мА.

Для каких ОС есть ПО?

Windows (XP, Vista, 7, 8, 8.1, 10, CE) и Linux.

Нюансы и грабли

Металл рядом со считывателем резко снижает эффективность антенны — не ставить на металл и рядом с металлом.
Паспорт допускает крепление только к диэлектрическим поверхностям.
V7.0 и V9.0 — разные редакции паспорта: температуру, IP и индикацию сверять по нужной версии.

Документация

МикроЭМ — паспорт UEM USB reader V7.0
МикроЭМ — паспорт UEM USB reader V9.0
