UEM Mifare/ICode/NFC reader V6.0 — линейка с USB, RS232, RS485

Семейство считывателей малой дальности 13,56 МГц: модули и корпусные, интерфейсы USB, RS232, RS485, исполнения с 4 слотами SAM и разъёмом внешней антенны (ANT).

Модели семейства

RS reader module V6.0Подключение 9-контактным клеммным соединителем: питание +5...+30 В, RS232, RS485.

Габариты (Д×Ш×В)	93×56×10 мм
Масса	25 г

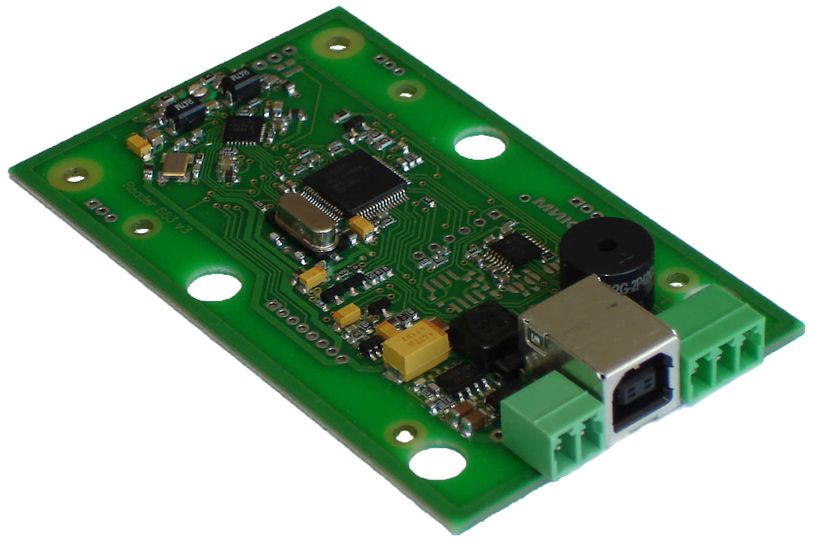

reader module / USB reader module / SAM4 reader module / USB SAM4 reader module V6.0Модули; USB-кабель A-B либо клеммники (3 контакта данные, 2 контакта питание).

Габариты (Д×Ш×В)	93×56×22 мм
Масса	25 г

reader / USB reader / SAM4 reader / USB SAM4 reader / USB/485 reader module V6.0Исполнения в корпусе.

Габариты (Д×Ш×В)	100×65×25 мм
Масса	71 г

ANT, USB ANT, SAM4 ANT, USB SAM4 ANT reader module V6.0С разъёмом для внешней антенны.

Габариты (Д×Ш×В)	110×56×22 мм
Масса	25 г

Как это работает и подключается

Частота 13,56 МГц, дальность до 80 мм, антиколлизия — есть; ток не более 200 мА.
Интерфейсы: USB, RS232, RS485 (опция — UART).
Питание: USB — 5 В; RS232/RS485 — от внешнего источника от 5 до 30 В.
Температура от -25 до +85 °C, влажность до 93 % при +25 °C.

Монтаж

Модули крепят за отверстия по периметру платы, только на диэлектрик.
Для RS reader module питание и интерфейс хоста подводят отдельными проводами (в комплекте нет).
Для reader module V6.0 — кабель USB A-B либо 3-контактный клеммник данных и 2-контактный клеммник питания.

Примеры

Встраивание по RS485

RS reader module подключают клеммником: питание, RS232 или RS485 (Data A/B).

Частые вопросы

Сколько слотов SAM?

Четыре в исполнениях SAM4.

Какое питание по RS485?

От внешнего источника от 5 до 30 В.

Нюансы и грабли

Металл рядом со считывателем резко снижает эффективность антенны — не ставить на металл и рядом с металлом.
Паспорт допускает крепление только к диэлектрическим поверхностям.
Исполнений много — по обозначению сверять интерфейс и наличие SAM в таблице паспорта.

Документация

МикроЭМ — паспорт UEM Mifare/ICode/NFC reader V6.0
