Microlight Helios IR 30 — компактные ИК-прожекторы S/M/L/XXL на 12–24 В

Компактные ИК-прожекторы ближней дистанции четырёх размеров на 850 или 940 нм. Питание 12–24 В переменного или постоянного тока, встроенный датчик света, корпус IP67.

Microlight Helios IR 30 — инфракрасные прожекторы ближней дистанции

Модели семейства

Microlight Helios IR 30-SИК-прожектор ближней дистанции на 850 и 940 нм, питание 12...24 V AC/DC

Питание	12...24 V AC/DC
Потребляемая мощность, Вт	3,2
Масса без упаковки, кг	0,35
Степень защиты	IP67, IK08
Температура эксплуатации, °C	-40...+50
Кронштейн в комплекте	ST-4, резьба 1/4’’ (1/4-20 UNC)
Датчик света	да, внутри корпуса прожектора

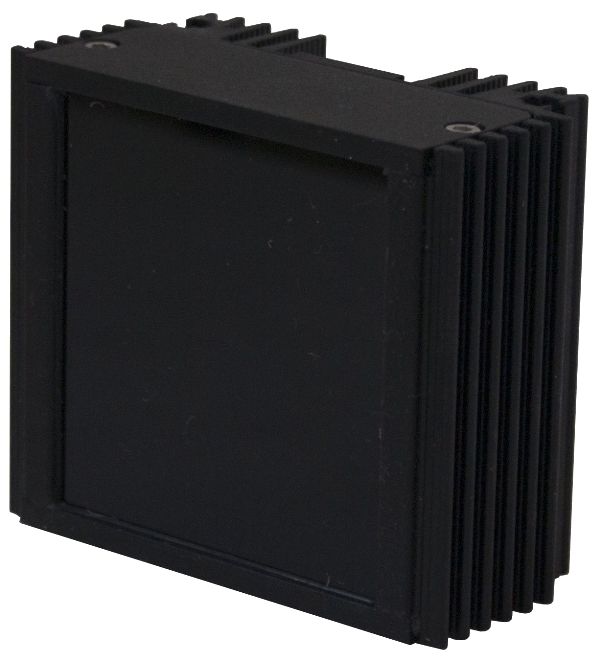

Microlight Helios IR 30-MИК-прожектор ближней дистанции на 850 и 940 нм, питание 12...24 V AC/DC

Питание	12...24 V AC/DC
Потребляемая мощность, Вт	4.8
Масса без упаковки, кг	0.45
Степень защиты	IP67, IK08
Температура эксплуатации, °C	-40...+50
Кронштейн в комплекте	ST-4, резьба 1/4’’ (1/4-20 UNC)
Датчик света	да, внутри корпуса прожектора

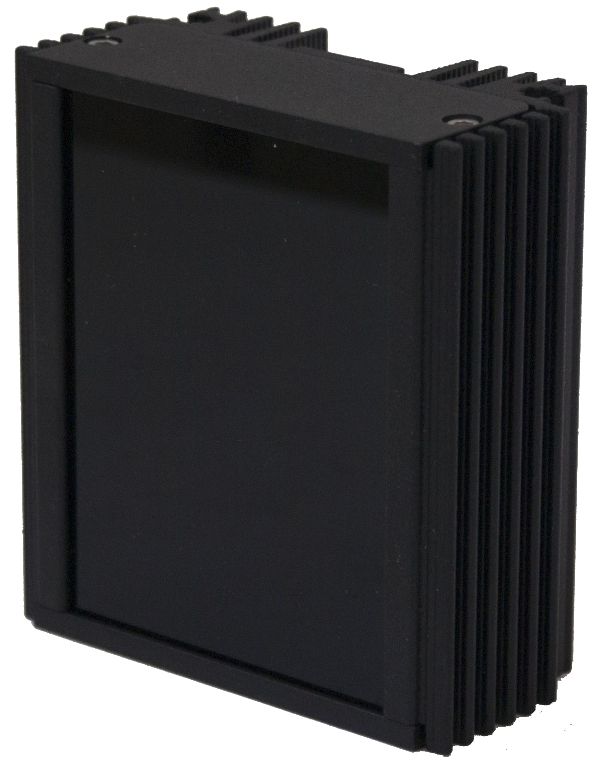

Microlight Helios IR 30-LИК-прожектор ближней дистанции на 850 и 940 нм, питание 12...24 V AC/DC

Питание	12...24 V AC/DC
Потребляемая мощность, Вт	6.5
Масса без упаковки, кг	0.60
Степень защиты	IP67, IK08
Температура эксплуатации, °C	-40...+50
Кронштейн в комплекте	ST-4, резьба 1/4’’ (1/4-20 UNC)
Датчик света	да, внутри корпуса прожектора

Microlight Helios IR 30-XXLИК-прожектор ближней дистанции на 850 и 940 нм, питание 12...24 V AC/DC

Питание	12...24 V AC/DC
Потребляемая мощность, Вт	10.2
Масса без упаковки, кг	0.80
Степень защиты	IP67, IK08
Температура эксплуатации, °C	-40...+50
Кронштейн в комплекте	ST-4, резьба 1/4’’ (1/4-20 UNC)
Датчик света	да, внутри корпуса прожектора

Как это работает и подключается

Питание 12...24 V AC/DC: переменный или постоянный ток, встроенный стабилизатор тока с высоким КПД.
Встроенный датчик света с задержкой срабатывания при случайном освещении (LightSwitcher); в опциях листа можно заказать отключённый фотодатчик.
Опции в листе: без кронштейна, кронштейн ST-3M, отключённый фотодатчик; цвет корпуса чёрный.
Длины волны излучения 850 и 940 нм, углы излучения в таблице: 10, 15, 30, 45, 60, 90, 120°.

Монтаж

Кронштейн в комплекте ST-4, резьба для установки на кронштейн 1/4’’ (1/4-20 UNC).
Источник питания и сенсор фотодатчика расположены внутри корпуса прожектора.

Примеры

Подсветка камеры на небольшом расстоянии

Листы характеристик называют прожектор «ближней дистанции»; размер S, M, L или XXL выбирается по нужной дальности и углу.

Два диапазона

В таблице дистанций листов указаны длины волны 850 и 940 нм.

Частые вопросы

Чем Helios IR 30 отличается от IR 30 x2 и P?

Helios IR 30 — одиночный прожектор на 12...24 В с кронштейном ST-4; IR 30 x2 и P — сдвоенные, на кронштейне ST-5.

Какой размер брать?

Мощность растёт с размером: S 3,2 Вт, M 4.8 Вт, L 6.5 Вт, XXL 10.2 Вт; масса без упаковки 0,35 / 0.45 / 0.60 / 0.80 кг.

Нюансы и грабли

Дальность подсветки в листах указана для камеры с сенсором 1/3’’ и разрешением 2 мегапикселя при ВЫКЛЮЧЕННОМ «Медленном затворе» и выключенных цифровых улучшениях (DSS, AGC, DWDR, DNR, 3DNR).
Если эти режимы не отключать, дальность подсветки выше в 2.5-3 раза, но движущийся объект может иметь небольшое размытие.
Дальности в таблице определены исходя из плотности светового потока не менее 0,0035 Вт/кв.м.

Документация

Микролайт — листы характеристик (4 шт.) и ещё 3 в той же папке
