Microlight IR 294 — ИК-прожекторы M/L/XL/XXL на 850 и 940 нм для уличного видеонаблюдения
Серия ИК-прожекторов четырёх размеров (M, L, XL, XXL) в корпусе IP67 со встроенным датчиком света. Исполнения: на 12–24 В, на 85–265 В через уличный блок питания, сдвоенные x2 и P.
Модели семейства
Microlight IR 294-Lодин прожектор, питание 12...24 V AC/DC, кронштейн ST-3M; угол излучения фиксированный из ряда 10, 15, 30, 45, 60, 90, 120°
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
27.0
Масса без упаковки, кг
1.70
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора
Microlight IR 294-L 220один прожектор на питание 85...265 V AC через комплектный уличный источник питания в отдельном корпусе IP67; кронштейн ST-3M
Питание
85...265 V AC
Потребляемая мощность, Вт
21.6
Масса без упаковки, кг
2.00
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67

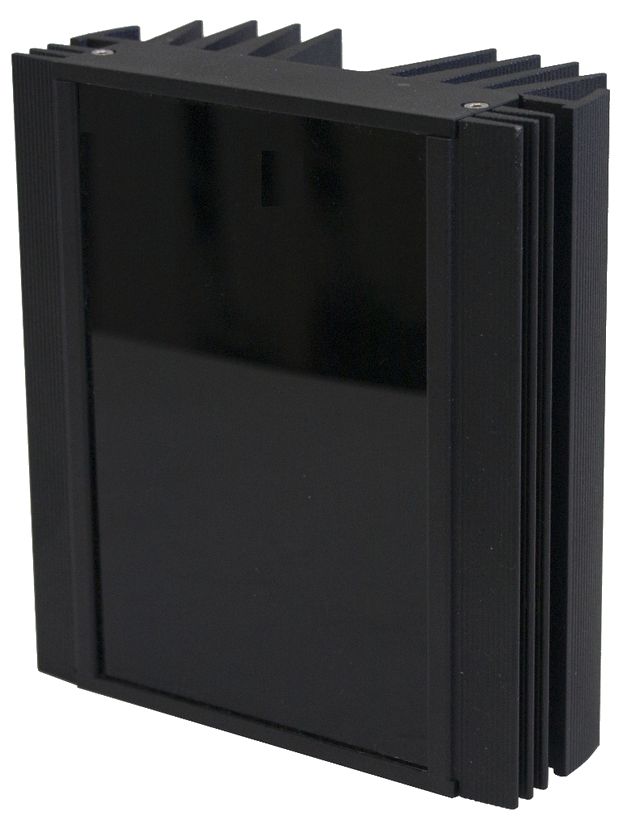

Microlight IR 294-L P54два блока излучателей на кронштейне ST-5M и комплектный уличный источник питания 85...265 V AC; угол излучения регулируемый
Питание
85...265 V AC
Потребляемая мощность, Вт
72 max
Масса без упаковки, кг
4.7
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67
Microlight IR 294-L x2два прожектора на одном кронштейне ST-5M, питание 12...24 V AC/DC; угол излучения регулируемый
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
54.0
Масса без упаковки, кг
4.40
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора

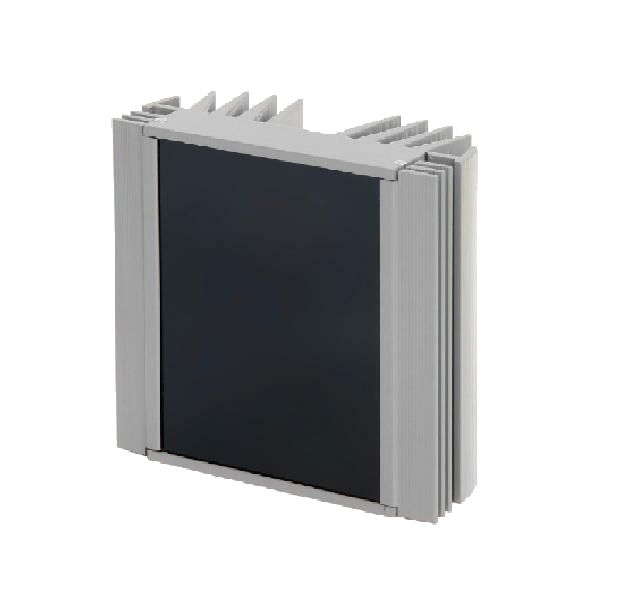

Microlight IR 294-Mодин прожектор, питание 12...24 V AC/DC, кронштейн ST-3M; угол излучения фиксированный из ряда 10, 15, 30, 45, 60, 90, 120°
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
18.0
Масса без упаковки, кг
1.20
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора

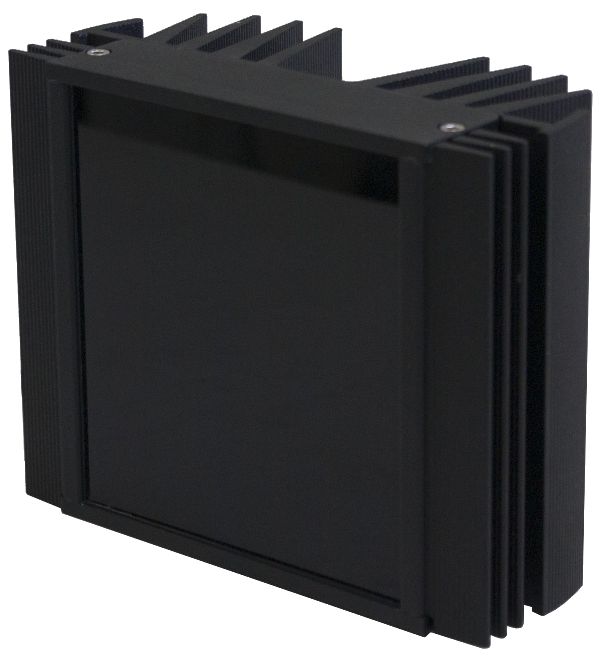

Microlight IR 294-M 220один прожектор на питание 85...265 V AC через комплектный уличный источник питания в отдельном корпусе IP67; кронштейн ST-3M
Питание
85...265 V AC
Потребляемая мощность, Вт
14.4
Масса без упаковки, кг
1.50
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67
Microlight IR 294-M P32два блока излучателей на кронштейне ST-5M и комплектный уличный источник питания 85...265 V AC; угол излучения регулируемый
Питание
85...265 V AC
Потребляемая мощность, Вт
43.2 max
Масса без упаковки, кг
3.7
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67
Microlight IR 294-M x2два прожектора на одном кронштейне ST-5M, питание 12...24 V AC/DC; угол излучения регулируемый
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
36.0
Масса без упаковки, кг
3.40
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора
Microlight IR 294-XLодин прожектор, питание 12...24 V AC/DC, кронштейн ST-3M; угол излучения фиксированный из ряда 10, 15, 30, 45, 60, 90, 120°
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
36.0
Масса без упаковки, кг
1.90
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора
Microlight IR 294-XL 220один прожектор на питание 85...265 V AC через комплектный уличный источник питания в отдельном корпусе IP67; кронштейн ST-3M
Питание
85...265 V AC
Потребляемая мощность, Вт
28.8
Масса без упаковки, кг
2.20
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67
Microlight IR 294-XL P75два блока излучателей на кронштейне ST-5M и комплектный уличный источник питания 85...265 V AC; угол излучения регулируемый
Питание
85...265 V AC
Потребляемая мощность, Вт
100.8 max
Масса без упаковки, кг
5.1
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67

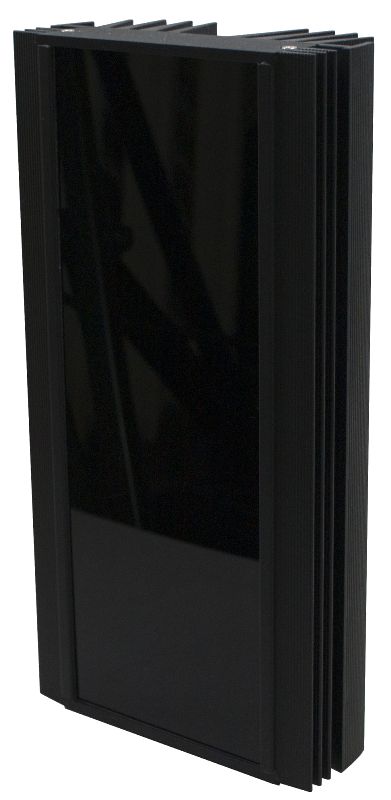

Microlight IR 294-XL x2два прожектора на одном кронштейне ST-5M, питание 12...24 V AC/DC; угол излучения регулируемый
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
72.0
Масса без упаковки, кг
4.80
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора
Microlight IR 294-XXLодин прожектор, питание 12...24 V AC/DC, кронштейн ST-3M; угол излучения фиксированный из ряда 10, 15, 30, 45, 60, 90, 120°
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
45.0
Масса без упаковки, кг
2.20
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора
Microlight IR 294-XXL 220один прожектор на питание 85...265 V AC через комплектный уличный источник питания в отдельном корпусе IP67; кронштейн ST-3M
Питание
85...265 V AC
Потребляемая мощность, Вт
36.0
Масса без упаковки, кг
2.50
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-3M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67
Microlight IR 294-XXL P100два блока излучателей на кронштейне ST-5M и комплектный уличный источник питания 85...265 V AC; угол излучения регулируемый
Питание
85...265 V AC
Потребляемая мощность, Вт
129.6 max
Масса без упаковки, кг
5.7
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
в отдельном корпусе IP67
Microlight IR 294-XXL x2два прожектора на одном кронштейне ST-5M, питание 12...24 V AC/DC; угол излучения регулируемый
Питание
12...24 V AC/DC
Потребляемая мощность, Вт
90.0
Масса без упаковки, кг
5.40
Степень защиты
IP67, IK10
Температура эксплуатации, °C
-40...+50
Кронштейн в комплекте
ST-5M, резьба M6
Датчик света
да
Источник питания и сенсор фотодатчика
внутри корпуса прожектора
Как это работает и подключается
Маркировка модели: модификация (M, L, XL, XXL), угол излучения, длина волны (850 или 940 нм), питание (12...24 V AC/DC или 85...265 V AC), тип кронштейна, наличие датчика света, цвет корпуса.
Встроенный датчик света включает прожектор при снижении освещённости менее 3 Люкс; задержка отключения защищает от случайных вспышек, например от фар автомобиля.
Датчик света можно отключить, закрыв его сенсор светонепроницаемым материалом. Исполнение с отключённым фотодатчиком также указано в опциях листов.
Для увеличения дальности подсветки РЭ советует включить в меню камеры режим цифрового улучшения изображения.
Подходят чёрно-белые камеры и цветные «день/ночь», у которых ИК-фильтр автоматически отводится от матрицы в ночном режиме.
Монтаж
Порядок по РЭ: собрать кронштейн, закрепить на стене, навесить прожектор и слегка затянуть винты, подключить питание, проверить работу, выставить вертикальное положение и наклон, затянуть винты окончательно.
Варианты P и x2: кронштейн крепится на вертикальную или горизонтальную поверхность (есть вариант с установкой на потолок), на него ставятся два блока излучателей или два прожектора; их положение регулируется по углу поворота, наклона и разведения.
Исполнения на 12...24 V AC/DC: полярность подключения соблюдать не обязательно.
Исполнения 220 на 85...265 V AC: красный провод источника питания соединить с коричневым проводом прожектора, белый — с синим, быстрозажимными клеммами из комплекта. Для P полярность блоков излучателей — по маркировке источника питания.
Кабель для подключения к источнику питания длиной 0.9 м. Нужно свободное обтекание корпуса воздухом для охлаждения.
Гермоввод затянут на заводе и «протяжки» не требует.
Примеры
Подсветка камеры на опоре или фасаде
Прожектор IP67, диапазон температур от -40 до +50 °C; можно снаружи и внутри помещения. Датчик света сам включает его при снижении освещённости менее 3 Люкс.
Площадка, где нужно шире или дальше
Варианты x2 (два прожектора на одном кронштейне, 12–24 В) и P (два блока излучателей и уличный источник 85–265 В) имеют регулируемый угол излучения; РЭ рекомендует их к камерам с вариофокальным объективом.
Без красных огоньков
На 940 нм светодиоды не светятся красными точками; на 850 нм свечение слабо различимо.
Частые вопросы
Чем отличаются исполнения x2, P и 220?
220 — один прожектор с уличным источником на 85...265 В; x2 — два прожектора на кронштейне, питание 12...24 В; P — два блока излучателей с уличным источником на 85...265 В.
850 или 940 нм?
Свечение светодиодов 850 нм слабо различимо в виде красных точек; на 940 нм его нет.
Какая гарантия?
Гарантия 12 месяцев с момента покупки; не распространяется на неисправности из-за нарушения правил монтажа и эксплуатации и на самостоятельный ремонт.
Нюансы и грабли
Запрещено эксплуатировать прожектор на 85...265 В без защитного заземления.
Камера должна подходить: чёрно-белая или «день/ночь»; чтобы ночью не терять резкость, нужен объектив с ИК-коррекцией (маркировка IR).
Корпус в работе может заметно нагреваться — это не неисправность.
Излучение ИК-светодиодов невидимо, но опасно для глаз: не смотреть прямо на включённый прожектор.
Прожектор не разбирать и не ремонтировать самостоятельно: вмешательство снимает гарантию.
Чрезмерное усилие затяжки гермоввода может повредить силиконовую изоляцию кабеля — на это гарантия не распространяется.
Дистанции подсветки в листах характеристик даны для камеры с сенсором 1/3' 2MPx при выключенных «Медленном затворе» и цифровых улучшениях изображения.
Документация
Микролайт — листы характеристик (16 шт.) и ещё 15 в той же папке
Микролайт — microlight - Microlight IR 294-M 220 - Руководство по эксплуатации серии IR294
Микролайт — microlight - Microlight IR 294-M x2 - Руководство по эксплуатации серии IR294X2
Микролайт — microlight - Microlight IR 294-M P32 - Руководство по эксплуатации серии IR294_P
