Microlight IR-Plate и IR-Plate 220 — плоский ИК-прожектор 120° на 850 и 940 нм
Малогабаритный ИК-прожектор с лучом 120° под объективы f=1.4 мм. Исполнения IR-Plate и IR-Plate 220: 850 или 940 нм, два уровня мощности; у 220 мощность и масса больше.
Модели семейства
Microlight IR-Plate-2-850малогабаритный сверхширокоугольный ИК-прожектор, 850 нм
| Длина волны излучения | 850 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 4,5 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 4.1 |
| Масса без упаковки, кг | 0,16 |
Microlight IR-Plate-3-850малогабаритный сверхширокоугольный ИК-прожектор, 850 нм
| Длина волны излучения | 850 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 5,1 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 5.0 |
| Масса без упаковки, кг | 0,16 |
Microlight IR-Plate-2-940малогабаритный сверхширокоугольный ИК-прожектор, 940 нм
| Длина волны излучения | 940 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 4,5 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 2.3 |
| Масса без упаковки, кг | 0,16 |
Microlight IR-Plate-3-940малогабаритный сверхширокоугольный ИК-прожектор, 940 нм
| Длина волны излучения | 940 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 5,1 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 2.8 |
| Масса без упаковки, кг | 0,16 |
Microlight IR-Plate-2-850 220малогабаритный сверхширокоугольный ИК-прожектор, 850 нм (версия 220)
| Длина волны излучения | 850 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 5,6 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 4.1 |
| Масса без упаковки, кг | 0,23 |

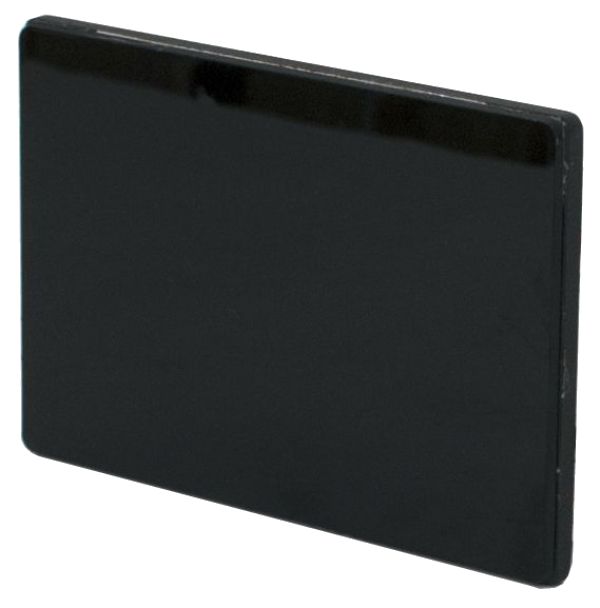

Microlight IR-Plate-3-850 220малогабаритный сверхширокоугольный ИК-прожектор, 850 нм (версия 220)
| Длина волны излучения | 850 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 6,4 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 5.0 |
| Масса без упаковки, кг | 0,23 |
Microlight IR-Plate-2-940 220малогабаритный сверхширокоугольный ИК-прожектор, 940 нм (версия 220)
| Длина волны излучения | 940 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 5,6 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 2.3 |
| Масса без упаковки, кг | 0,23 |
Microlight IR-Plate-3-940 220малогабаритный сверхширокоугольный ИК-прожектор, 940 нм (версия 220)
| Длина волны излучения | 940 нм |
| Угол луча / фокусное расстояние объектива | 120° / f=1.4 мм |
| Потребляемая мощность, Вт | 6,4 max |
| Дистанция подсветки (камера 1/3' 2MPx, режимы улучшения выключены), м | 2.8 |
| Масса без упаковки, кг | 0,23 |
Как это работает и подключается
- Опции листа: низкая потребляемая мощность, ИК-светофильтр PureIR с минимальными потерями мощности излучения, эффективный отвод тепла от светодиодов, светодиоды поверхностного монтажа.
- Дистанция подсветки указана для камеры с сенсором 1/3' 2MPx при выключенных «Медленном затворе» и цифровых улучшениях изображения.
Монтаж
- В извлечённом листе характеристик нет данных о питании, креплении и подключении — смотреть паспорт и РЭ на изделие.
Примеры
Короткая дистанция под широкоугольный объектив
Угол луча 120° соответствует фокусному расстоянию объектива f=1.4 мм; дистанция подсветки от 2.3 до 5.0 м по листу.
Скрытая подсветка
На 940 нм свечения светодиодов в виде красных точек нет; на 850 нм оно слабо различимо.
Частые вопросы
Чем IR-Plate-2 отличается от IR-Plate-3?
Вторая версия потребляет до 4,5 Вт, третья до 5,1 Вт; при 850 нм дистанция 4.1 и 5.0 м соответственно.
Чем IR-Plate 220 отличается от IR-Plate?
Листы у них одинаковые по лучу 120° и дистанциям, но у 220 потребляемая мощность до 5,6 и 6,4 Вт против 4,5 и 5,1 Вт, масса 0,23 кг против 0,16 кг. Что означает «220», в тексте не раскрыто.
Нюансы и грабли
- Дистанция подсветки зависит от настроек камеры: включённые «Медленный затвор» и цифровые улучшения изображения дают другую дальность.
- Цифра 2 или 3 в названии модели (IR-Plate-2, IR-Plate-3) отличает потребляемую мощность и дистанцию подсветки.
