MikroTik · точки доступа Wi-Fi
cAP lite, cAP ac, cAP XL ac, cAP ax — потолочные и настенные точки доступа с PoE
Компактные точки доступа под потолок или на стену: от одноканальной cAP lite с одним портом 100 Мбит/с до двухдиапазонной cAP ax (Wi-Fi 6). В трёх старших моделях есть PoE-выход.
Модели семейства
cAP lite (RBcAPL-2nD)Самая простая: только 2,4 ГГц, один порт Ethernet 10/100, питание по PoE или от microUSB. В комплекте два сменных корпуса — настенный и потолочный.
| Радио | 2,4 ГГц, 802.11b/g/n, 2 цепи, до 300 Мбит/с |
| Антенна | 1,5 дБи, диаграмма 360° |
| Порты | 1 × Ethernet 10/100; PoE-выхода нет |
| Питание | PoE-вход 802.3af/at или пассивный, 10–60 В; microUSB 5 В; максимум 4 Вт |
| Передатчик / чувствительность | MCS0 — 20 дБм / −93 дБм; MCS7 — 16 дБм / −71 дБм |
| Габариты | настенный корпус 88×52×20 мм; потолочный — диаметр 88 мм, высота 20 мм |
| Температура | −40…+70 °C (проверено производителем) |
| Прочее | IP20; ОЗУ 64 МБ; RouterOS, лицензия уровня 4 |

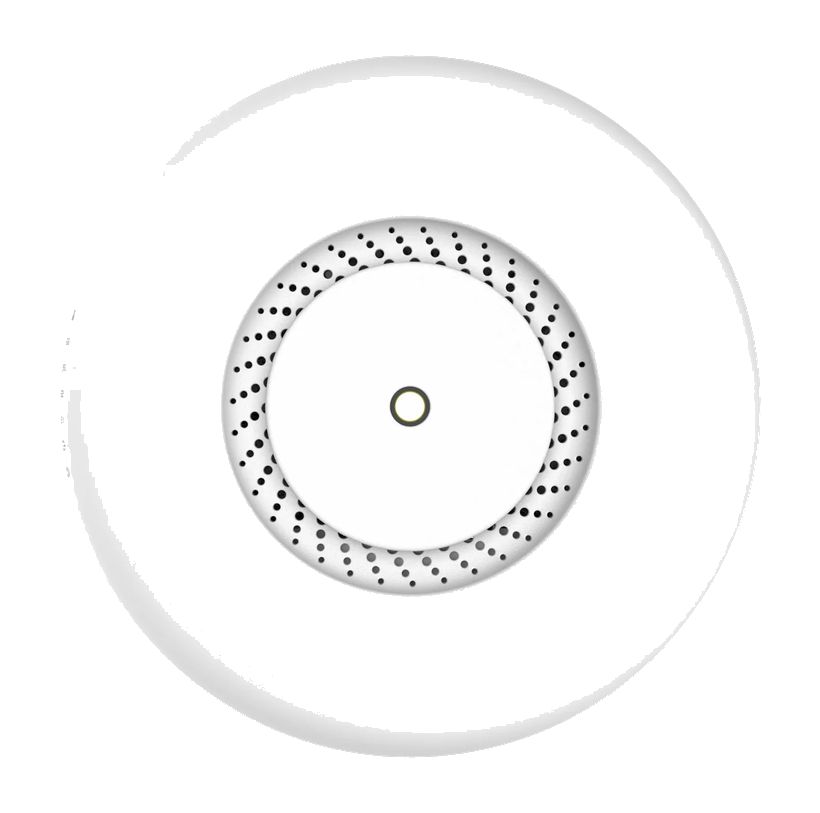

cAP ac (RBcAPGi-5acD2nD)Двухдиапазонная точка 2,4 + 5 ГГц с двумя гигабитными портами; на втором порту есть пассивный PoE-выход. В комплекте два корпуса — круглый и квадратный.
| Радио | 2,4 ГГц 802.11b/g/n (до 300 Мбит/с) и 5 ГГц 802.11a/n/ac (до 867 Мбит/с), по 2 цепи |
| Антенны | 2 дБи (2,4 ГГц) и 2,5 дБи (5 ГГц) |
| Порты | 2 × Ethernet 10/100/1000; PoE-выход на Ether2 |
| PoE-вход | 802.3af/at на первом порту, 17–57 В |
| PoE-выход | пассивный, до 57 В, Ether2; предел тока 500 мА при низком входном напряжении, 400 мА при высоком; суммарно 500 мА (по странице изделия) |
| Потребление | максимум 24 Вт, без внешних устройств 12 Вт (страница изделия); 13 Вт (брошюра) |
| Габариты | круглый корпус диаметр 136 мм, высота 30 мм; квадратный 145×145×30 мм |
| Температура | −40…+50 °C (проверено производителем); IP20 |

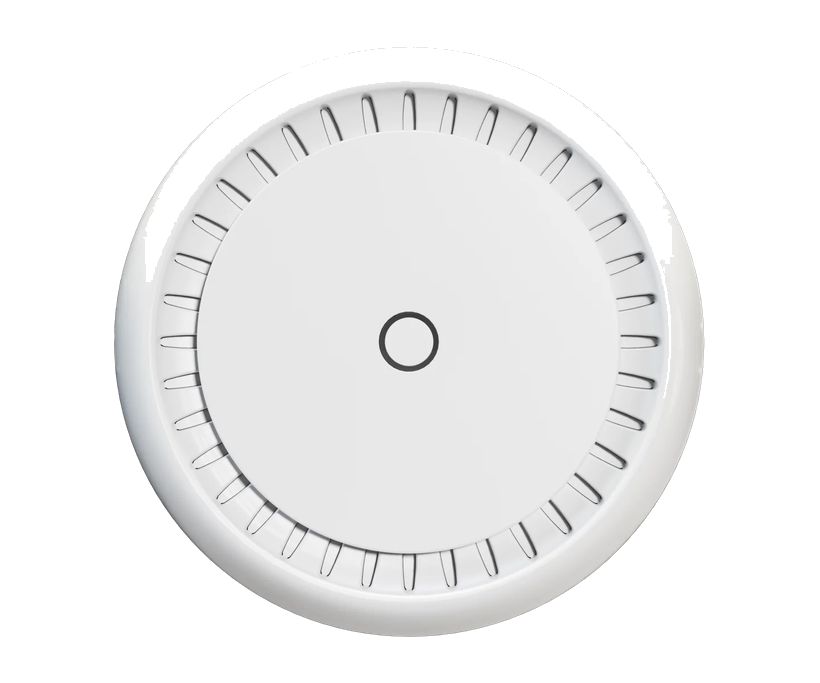

cAP XL ac (RBcAPGi-5acD2nD-XL)Версия cAP ac с увеличенной антенной и отражателем: по заявлению производителя, зона покрытия до 100 % больше, чем у прежних cAP. Один тип исполнения.
| Радио | 2,4 ГГц 802.11b/g/n (до 300 Мбит/с) и 5 ГГц 802.11a/n/ac (до 867 Мбит/с), по 2 цепи |
| Антенны | 6 дБи (2,4 ГГц) и 5,5 дБи (5 ГГц) |
| Порты | 2 × Ethernet 10/100/1000; PoE-выход на Ether2 |
| PoE-вход | 802.3af/at на первом порту, 18–57 В |
| PoE-выход | пассивный, до 57 В, Ether2; предел тока 500 мА при низком входном напряжении, 330 мА при высоком; суммарно 500 мА |
| Потребление | максимум 24 Вт, без внешних устройств 11 Вт |
| Габариты | 191×42 мм |
| Температура | −40…+70 °C (проверено производителем) |

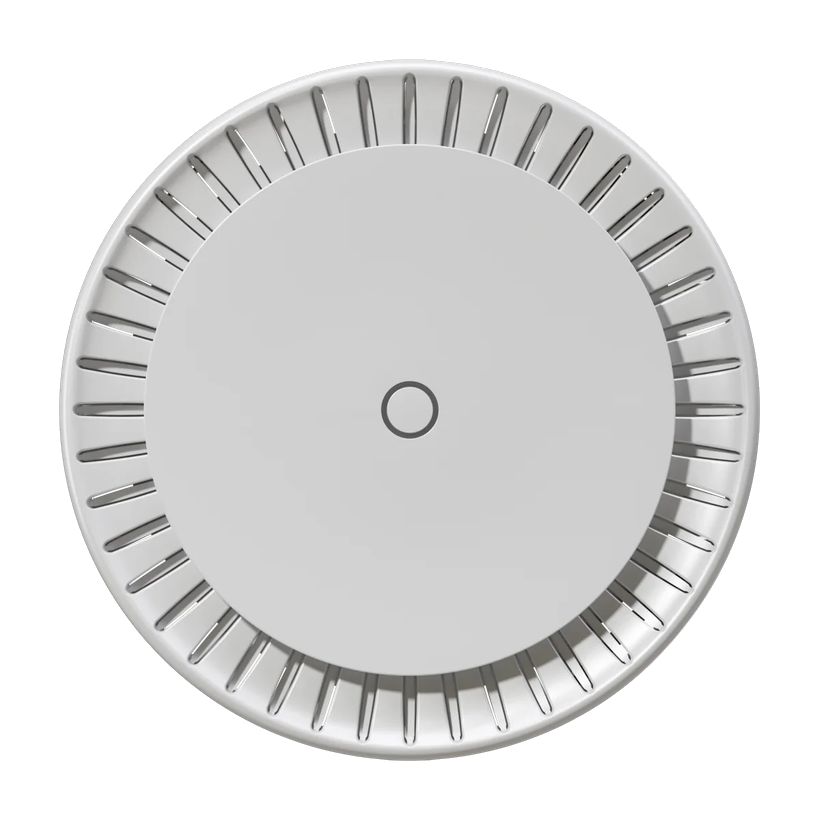

cAP ax (cAPGi-5HaxD2HaxD)Wi-Fi 6 (802.11ax) в обоих диапазонах, четырёхъядерный процессор 1,8 ГГц, 1 ГБ ОЗУ, RouterOS v7. Два питающих входа: PoE-вход и гнездо постоянного тока; PoE-выход на втором порту.
| Радио | 2,4 ГГц 802.11b/g/n/ax (до 574 Мбит/с) и 5 ГГц 802.11a/n/ac/ax (до 1200 Мбит/с), по 2 цепи |
| Антенны | 6 дБи (2,4 ГГц) и 5,5 дБи (5 ГГц) |
| Порты | 2 × Ethernet 10/100/1000; PoE-выход на Ether2 |
| Питание | PoE-вход 802.3af/at и гнездо DC, оба 18–57 В; в комплекте блок питания 48 В 0,95 А |
| PoE-выход | пассивный, до 57 В, Ether2; предел тока 600 мА при входе ниже 30 В и 400 мА при входе выше 30 В; по странице изделия суммарная мощность выхода 19,2 Вт |
| Потребление | максимум 36 Вт, без внешних устройств 11 Вт |
| Габариты | 228×48 мм (по брошюре) |
| Температура | −40…+70 °C (проверено производителем); IP20 |
Как это работает и подключается
- Во всех моделях работает RouterOS. cAP lite, cAP ac и cAP ax в документах названы подходящими для управления через CAPsMAN (центральный менеджер точек); у cAP ac и cAP XL ac радио поддерживает также режим повторителя.
- Первое включение по краткому руководству cAP lite: подать PoE, подождать загрузки, найти в списке сети Wi-Fi сеть MikroTik и подключиться, затем открыть в браузере http://192.168.88.1 — пароля по умолчанию нет, вход автоматический. Рекомендуют сразу обновить RouterOS кнопкой «Check for updates», выбрать страну и задать пароль.
- Кнопка-режим в центре у cAP ac, cAP XL ac и cAP ax по умолчанию выключает светодиоды и звук; её можно перенастроить на запуск любого скрипта RouterOS.
- Кнопка сброса у cAP lite: удерживать при загрузке — около 5 с сброс конфигурации, ещё 5 с — режим CAP (поиск сервера CAPsMAN), ещё 5 с — поиск сервера Netinstall.
- Если IP-связи нет, подключиться по MAC-адресу утилитой Winbox из локальной сети; из порта Internet доступ по умолчанию закрыт.
Монтаж
- cAP XL ac, по листу монтажа: просверлить два отверстия 4,5–5 мм под дюбели, вставить пластиковые дюбели, закрепить крепление винтами, подключить Ethernet и защёлкнуть точку на креплении, потянув вниз. Для установки в потолочную панель сверлят ещё отверстие 8 мм под кабель, с обратной стороны панели ставят металлическую пластину и стягивают её винтами с крепёжной частью.
- Для cAP ax и cAP ac текстового листа монтажа в документах нет; для cAP ac в комплекте указаны потолочное крепление и набор винтов K-46.
- Питание: cAP lite — PoE-инжектор из комплекта или коммутатор с пассивным либо 802.3af/at PoE-выходом, либо microUSB 5 В. При подключении через инжектор смотреть стрелки данных и питания на нём.
- У cAP ax при питании от PoE-входа ниже 30 В PoE-выход работает только с гнездом DC; при токе выше 300 мА устройство нужно питать от гнезда DC.
- Комплекты: cAP lite — блок питания 24 В 0,2 А, PoE-инжектор, набор крепежа и два корпуса; cAP ac — блок питания 24 В 1,2 А, потолочное крепление, PoE-инжектор гигабит, набор винтов K-46; cAP XL ac — блок питания 24 В 1,2 А, гигабитный инжектор, набор K-81, потолочное крепление; cAP ax — блок питания 48 В 0,95 А, гигабитный инжектор, набор K-81, кронштейн и потолочное крепление.
Примеры
Этажи офиса с общим управлением
В брошюре cAP ac показана схема: центральный hEX PoE питает несколько cAP ac, к их PoE-выходам подключены cAP lite для дополнительного покрытия, а hEX PoE работает сервером CAPsMAN и управляет всеми точками из одного места.
Питание соседнего устройства от точки
Брошюра cAP ax называет примеры устройств, которые можно запитать от PoE-выхода: сетевые коммутаторы, камеры видеонаблюдения и ещё одна cAP ax. В брошюре cAP ac в качестве примера названы IP-камеры.
Одиночная точка без контроллера
cAP lite можно использовать как самостоятельную точку доступа с полными возможностями RouterOS, а можно вести через CAPsMAN.
Частые вопросы
Какая модель подойдёт, если нужен гигабитный порт и PoE-выход?
cAP ac, cAP XL ac или cAP ax: у каждой два порта 10/100/1000 и PoE-выход на втором порту. У cAP lite один порт 10/100 и PoE-выхода нет.
Чем cAP XL ac отличается от cAP ac?
Антенной: у XL ac усиление 6 дБи в 2,4 ГГц и 5,5 дБи в 5 ГГц против 2 и 2,5 дБи у cAP ac, плюс встроенный отражатель. Нижняя граница PoE-входа у XL ac 18 В против 17 В, а проверенная температура выше: до +70 °C вместо +50 °C.
Можно ли запитать точку от обычного PoE-коммутатора?
Да, все четыре модели принимают PoE-вход 802.3af/at; cAP lite принимает и пассивный PoE.
Что идёт в комплекте?
Блок питания, гигабитный (у cAP lite — обычный) PoE-инжектор, набор для крепления и потолочное крепление; точный состав по моделям — в разделе «Монтаж».
Нюансы и грабли
- PoE-выход у трёх старших моделей пассивный и ограничен по току: 500 мА (cAP ac, cAP XL ac) или 600/400 мА (cAP ax); суммарно столько же. У cAP lite PoE-выхода нет. Ток нагрузки сверяйте с этими пределами.
- cAP ac: потребление в источниках разное — 24 Вт максимум и 12 Вт без внешних устройств на странице изделия, 13 Вт в брошюре. Блок питания закладывать по большей цифре, если на PoE-выход будет нагрузка.
- cAP ac: частоты для международной версии — страница изделия даёт 2412–2484 и 5150–5875 МГц, брошюра — 2412–2484, 5150–5350 и 5470–5725 МГц. Версия cAP ac-US заблокирована на 2412–2462, 5170–5250 и 5725–5835 МГц, блокировку не снять.
- cAP lite: напряжение PoE-входа — 10–60 В на странице изделия и в брошюре, 12–57 В в кратком руководстве. Для запаса ориентируйтесь на более узкий диапазон 12–57 В.
- cAP lite — порт 10/100, а не гигабитный; на cAP ac и выше два порта по 1 Гбит/с.
- Диапазон температур во всех источниках назван «проверено» (tested), у cAP ac он уже, чем у остальных: до +50 °C против +70 °C.
