MikroTik · точки доступа Wi-Fi

hAP ac lite, hAP ac², hAP ac³ — двухдиапазонные Wi-Fi точки доступа с портами Ethernet

Точки доступа на 2,4 и 5 ГГц одновременно, пять портов Ethernet и USB. Питание — блок 24 В или пассивный PoE; PoE-выход у ac lite и ac³. ОС RouterOS.

Модели семейства

hAP ac lite (RB952Ui-5ac2nD)Самая простая: пять портов 10/100, 5 ГГц в одну цепь, PoE-выход на Ether5.

Порты	5 × 10/100 Ethernet, USB 2.0 type A (1 А)
Wi-Fi	2,4 ГГц 802.11b/g/n, 2 цепи, до 300 Мбит/с; 5 ГГц 802.11a/n/ac, 1 цепь, до 433 Мбит/с
Антенны	встроенные, 1,5 дБи (2,4 ГГц) и 2 дБи (5 ГГц)
Питание	DC-разъём и PoE-in, 10–28 В; блок питания 24 В, 1,2 А в комплекте
PoE-выход	пассивный, порт Ether5, не более 500 мА
Габариты	113 × 89 × 28 мм
Температура	-30…+70 °C

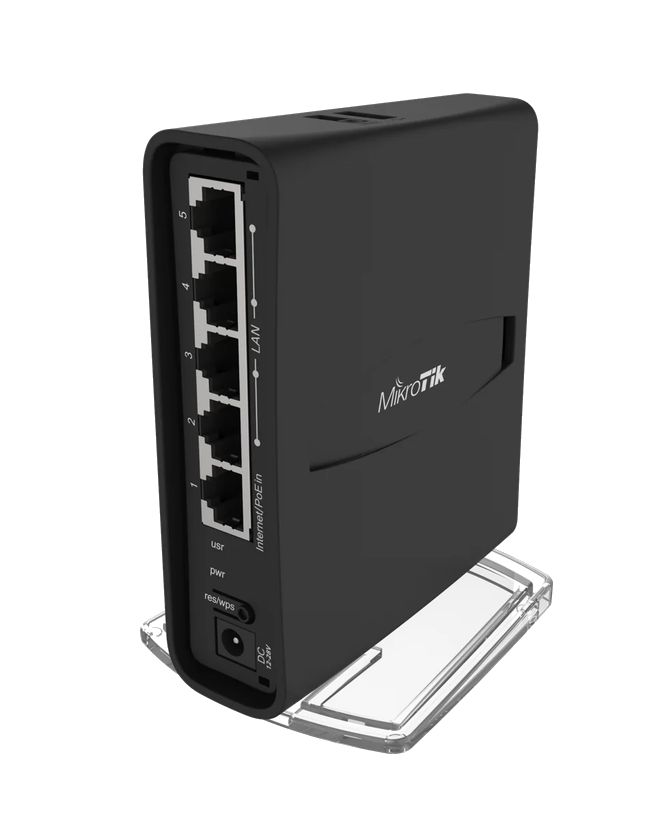

hAP ac² (RBD52G-5HacD2HnD-TC)Гигабитные порты, 2 цепи на обоих диапазонах, универсальный корпус для горизонтальной и вертикальной установки; PoE-выхода нет.

Порты	5 × 10/100/1000 Ethernet, USB 2.0 type A (1 А)
Wi-Fi	2,4 ГГц 802.11b/g/n, 2 цепи, до 300 Мбит/с; 5 ГГц 802.11a/n/ac, 2 цепи, до 867 Мбит/с
Антенны	встроенные, 2,5 дБи на обоих диапазонах
Питание	DC-разъём 12–30 В; PoE-in 18–28 В; блок питания 24 В, 0,8 А в комплекте
Габариты	34 × 119 × 98 мм
Температура	-40…+50 °C
Прочее	процессор IPQ-4018 с 4 ядрами, 128 MB RAM, аппаратное шифрование IPsec

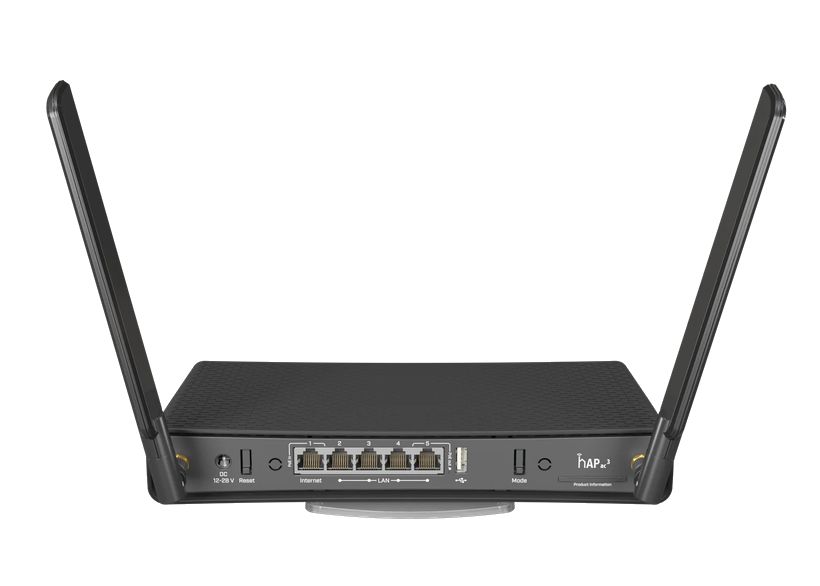

hAP ac³ (RBD53iG-5HacD2HnD)Гигабитные порты, внешние антенны на разъёмах RP-SMA, PoE-выход на Ether5, 256 MB RAM.

Порты	5 × 10/100/1000 Ethernet (один с PoE-выходом), USB 2.0 type A (1 А)
Wi-Fi	2,4 ГГц 802.11b/g/n, 2 цепи, до 300 Мбит/с; 5 ГГц 802.11a/n/ac, 2 цепи, до 867 Мбит/с
Антенны	внешние, 3 дБи (2,4 ГГц) и 5,5 дБи (5 ГГц), разъём RP-SMA female
Питание	DC-разъём 12–28 В; PoE-in 18–28 В; блок питания 24 В, 1,5 А в комплекте
PoE-выход	пассивный, Ether5, до 0,5 А; при его использовании входное напряжение не ниже 24 В
Габариты	251 × 129 × 39 мм
Температура	-40…+70 °C

Как это работает и подключается

Кабель провайдера подключить в первый порт Ethernet, подать питание, подключиться к Wi-Fi сети с именем MikroTik.
Настройка из браузера: открыть http://192.168.88.1, логин admin, пароля по умолчанию нет. Альтернативы — WinBox и мобильное приложение MikroTik (Quick setup).
В руководстве рекомендуется нажать «Check for updates», обновить RouterOS, выбрать страну для применения местных ограничений и задать пароль.
Если по IP не подключиться, WinBox умеет входить по MAC-адресу со стороны LAN; со стороны порта Internet доступ по умолчанию закрыт.
Кнопка reset: удержание при загрузке сбрасывает конфигурацию RouterOS; при дальнейшем удержании включается режим CAP (поиск CAPsMAN-сервера) или поиск Netinstall-сервера для переустановки (в руководствах ac lite и ac³ — после 5, 10 и 15 секунд удержания).

Монтаж

Все три модели рассчитаны на работу внутри помещений. Установка на ровную поверхность или на стену.
hAP ac lite на стену: крепёжные точки на нижней стороне корпуса, винты в комплект не входят; руководство подсказывает винты 4x25 мм, при необходимости дюбели 6x30 мм и сверло 6 мм. Подвод кабелей — вниз.
hAP ac² и ac³: корпус ставится горизонтально или вертикально, в комплекте набор K-47 для крепления на стену. У ac³ в комплекте также подставка и комплект внутренних антенн HGO.
Расстояние между устройством и телом — не менее 20 см (требование руководства).
Для ac lite руководство рекомендует экранированный кабель Cat6.
Установка радиоустройств MikroTik должна выполняться профессионально; соблюдение местных частот, мощности и DFS — ответственность заказчика.

Примеры

Wi-Fi в квартире, офисе или номере

Производитель описывает все три модели как домашние точки доступа, настроенные из коробки: кабель провайдера в первый порт Ethernet, питание — и можно пользоваться.

Питание второго устройства с порта Ether5

hAP ac lite и hAP ac³ могут отдать пассивный PoE на соседнее устройство RouterBOARD; у hAP ac² PoE-выхода нет.

Частые вопросы

Какие из моделей умеют отдавать PoE?

hAP ac lite и hAP ac³ — через порт Ether5 пассивным PoE (до 500 мА и до 0,5 А соответственно). У hAP ac² PoE-выхода нет.

Чем питаются?

Блоком питания 24 В из комплекта через DC-разъём либо пассивным PoE на первый порт Ethernet. Диапазоны входных напряжений различаются по моделям, см. таблицы.

Какая операционная система?

RouterOS, лицензия уровня 4.

Можно ли подключить внешнюю антенну?

У hAP ac³ есть разъёмы RP-SMA female, на них можно поставить антенну на выбор. У hAP ac lite и hAP ac² антенны встроенные.

Есть ли USB?

Да, порт USB 2.0 type A, до 1 А; производитель называет модем 3G/4G и внешний накопитель.

Нюансы и грабли

Питание в документах расходится. У hAP ac lite по брошюре и странице изделия вход 10–28 В, по краткому руководству — DC-разъём 10–30 В и PoE 12–30 В. У hAP ac³ PoE-in по брошюре и странице 18–28 В, по руководству 10–28 В. Безопаснее держаться пересечения диапазонов: ac lite 12–28 В, ac³ на PoE 18–28 В.
Потребление: у hAP ac lite — 7 Вт в брошюре, до 20 Вт (8 Вт без подключённых устройств) на странице, 5 Вт в руководстве; у hAP ac² — 15 Вт в брошюре и руководстве, 21 Вт (16 Вт без подключённых устройств) на странице; у hAP ac³ — 30 Вт в брошюре и на странице, в руководстве 12 Вт, а с подключёнными устройствами 27 Вт. Блок питания и PoE-инжектор подбирать по большему значению.
PoE-выход hAP ac lite: 500 мА в брошюре и на странице, в руководстве 0,58 А при напряжении примерно на 2 В ниже входного. Считать по меньшему значению 500 мА.
hAP ac³ отдаёт PoE на Ether5 только если входное напряжение не ниже 24 В; блок питания 24 В из комплекта это условие выполняет.
У hAP ac lite степень защиты на странице изделия IP20, в руководстве IPX0 — в любом случае не уличное исполнение.
У hAP ac lite и hAP ac² есть версии для США, заблокированные по частотам 2412–2462 МГц, 5170–5250 МГц и 5725–5835 МГц; блокировку снять нельзя. Международная версия — 2412–2484 МГц и 5150–5875 МГц с оглядкой на местные правила.
