MikroTik · точки доступа Wi-Fi

hAP ax lite, hAP ax², hAP ax³ — домашние точки доступа Wi-Fi 6 на RouterOS v7

Три исполнения Wi-Fi 6 (802.11ax): компактный ax lite на 2,4 ГГц с питанием по USB-C, двухдиапазонные ax² и ax³ с PoE-входом и PoE-выходом на Ether1. Гигабитные порты, ОС RouterOS.

Модели семейства

hAP ax lite (L41G-2axD)Только диапазон 2,4 ГГц, 4 гигабитных порта, питание 5 В по USB-C; PoE и USB-порта нет.

Порты	4 × 10/100/1000 Ethernet
Wi-Fi	2,4 ГГц 802.11b/g/n/ax, 2 цепи, до 574 Мбит/с; усиление антенны до 4,3 дБи
Процессор и память	IPQ-5010, 2 ядра, 800 МГц; 256 MB RAM, 128 MB NAND
Питание	USB-C, 5 В; блок питания 5 В, 2,4 А в комплекте
Потребление	до 8 Вт
Габариты	124 × 100 × 54 мм
Температура	-40…+70 °C

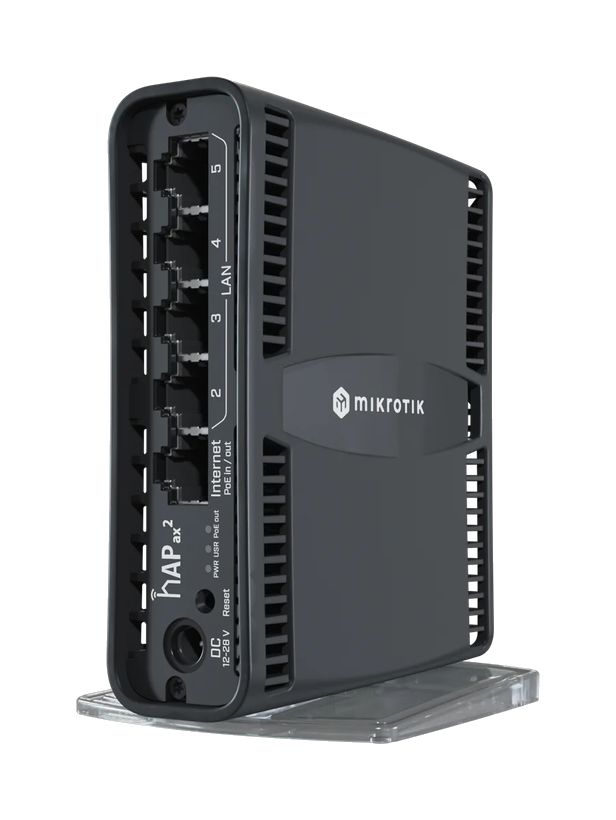

hAP ax² (C52iG-5HaxD2HaxD-TC)Два диапазона, 5 гигабитных портов, пассивный PoE-выход на Ether1, питание 24 В.

Порты	5 × 10/100/1000 Ethernet, один (Ether1) с PoE-выходом
Wi-Fi	2,4 ГГц 802.11b/g/n/ax, до 574 Мбит/с; 5 ГГц 802.11a/n/ac/ax, до 1200 Мбит/с; по 2 цепи; усиление антенн 4–4,5 дБи (раскладка по диапазонам в брошюре и на странице разная, см. ниже)
Процессор и память	IPQ-6010, 4 ядра, 864 МГц; 1 GB RAM, 128 MB NAND
Питание	DC-разъём 12–28 В; PoE-in 18–28 В; блок питания 24 В, 1,2 А в комплекте
PoE-выход	пассивный, Ether1, до 600 мА на порт, всего 16,8 Вт
Потребление	до 27 Вт; без подключённых устройств 12 Вт
Габариты	120 × 101 × 37 мм
Температура	-40…+50 °C

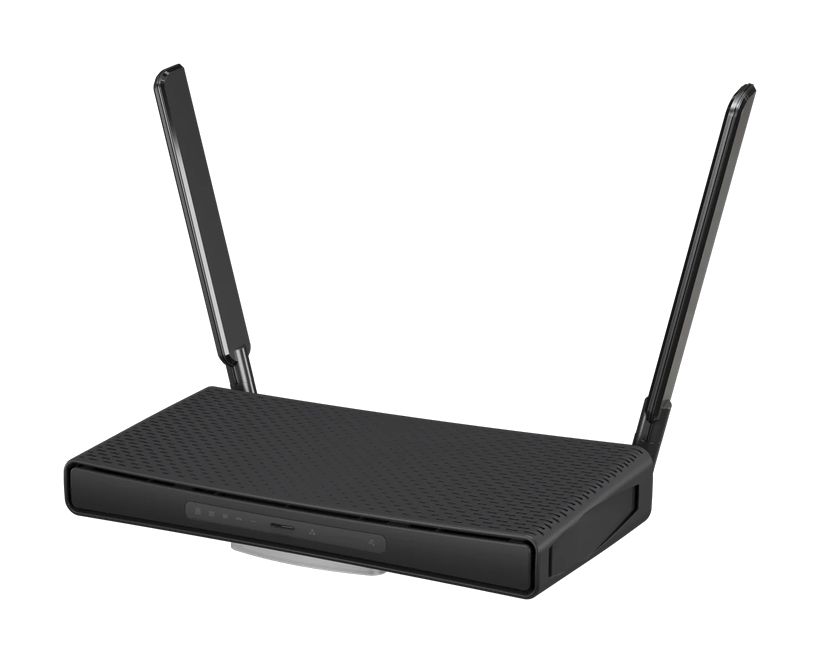

hAP ax³ (C53UiG+5HPaxD2HPaxD)Старшая модель: порт 2,5G с PoE, четыре порта 1G, USB 3.0, разъёмы RP-SMA для внешних антенн, процессор до 1,8 ГГц.

Порты	4 × 10/100/1000 Ethernet и 1 × 2.5G Ethernet; USB 3.0 type A (до 1,5 А)
Wi-Fi	2,4 ГГц 802.11b/g/n/ax, до 574 Мбит/с, 3,3 дБи; 5 ГГц 802.11a/n/ac/ax, до 1200 Мбит/с, 5,5 дБи; по 2 цепи
Антенны	разъёмы RP-SMA female; в комплекте комплект внутренних антенн HGO
Процессор и память	IPQ-6010, 4 ядра, до 1,8 ГГц; 1 GB RAM, 128 MB NAND; лицензия RouterOS уровня 6
Питание	DC-разъём 12–28 В; PoE-in 18–28 В; блок питания 24 В, 1,5 А в комплекте
PoE-выход	пассивный, Ether1, до 0,625 А на порт, всего 15 Вт
Потребление	до 38 Вт; без подключённых устройств 15 Вт
Габариты	251 × 130 × 39 мм
Температура	-20…+70 °C по брошюре; на странице изделия протестировано -40…+70 °C

Как это работает и подключается

Модели работают под RouterOS v7; у ax² и ax³ — лицензия уровня 4 и 6 соответственно, у ax lite — уровня 4.
Поддерживается WPA3; Wi-Fi 6 обратно совместим со старыми стандартами 802.11.
У hAP ax³ внешние антенны подключаются к встроенным разъёмам RP-SMA female; производитель заявляет усиление до 5,5 дБи.

Монтаж

Все три модели имеют степень защиты IP20, это комнатные устройства.
hAP ax² и hAP ax³ можно поставить вертикально, горизонтально или повесить на стену; в комплекте основание корпуса (case base) и набор K-47 для стены (в брошюрах он назван Fastening set). Для ax lite в перечне комплекта только блок питания.
hAP ax lite питается от USB-C 5 В; в комплекте блок 5 В, 2,4 А. Максимальное напряжение и минимальное в брошюре указаны одинаковые — 5 В.

Примеры

Основная точка доступа в квартире или небольшом офисе

ax² и ax³ описаны производителем как основные домашние точки доступа. ax lite — недорогой вариант для 2,4 ГГц, который производитель предлагает для гостиниц, расширения офиса и поездок.

Питание удалённого узла по Ethernet

ax² и ax³ принимают питание по PoE-in и умеют отдать пассивный PoE с Ether1 на другое устройство.

Частые вопросы

У какой модели есть PoE?

У hAP ax² и hAP ax³: PoE-in 18–28 В и пассивный PoE-выход на Ether1. У hAP ax lite PoE нет, питание только по USB-C 5 В.

Работает ли hAP ax lite на 5 ГГц?

Нет. По документам это точка на диапазон 2,4 ГГц.

Есть ли порт 2.5G?

У hAP ax³ — один порт 2.5G Ethernet и четыре порта 1G.

Есть ли USB?

Только у hAP ax³: USB 3.0 type A до 1,5 А; производитель называет накопитель или модем LTE.

Нюансы и грабли

Питание ax² и ax³ — диапазоны разные для разъёма и для PoE-in: разъём 12–28 В, PoE-in 18–28 В. Блок питания 24 В из комплекта в оба диапазона попадает.
Температура hAP ax³: в брошюре рабочий диапазон -20…+70 °C, на странице изделия протестировано -40…+70 °C. Для проекта брать более узкое значение из брошюры.
PoE-порт hAP ax³: в брошюре сказано, что порт 2.5G поддерживает PoE-in и PoE-out, на странице изделия PoE-выход отнесён к 1G-портам. В обоих документах PoE-выход на Ether1; номер порта проверять по корпусу.
Передатчик hAP ax² в брошюре и на странице отличается: на 2,4 ГГц в брошюре до 24 дБм (на 6 Мбит/с), на странице до 27 дБм; на 5 ГГц в брошюре до 23 дБм, на странице до 26 дБм. У hAP ax³ значения совпадают: до 29 дБм на 2,4 ГГц и 28 дБм на 5 ГГц.
Усиление антенн hAP ax²: по брошюре 4,5 дБи на 2,4 ГГц и 4 дБи на 5 ГГц, по странице изделия наоборот — 4 дБи на 2,4 ГГц и 4,5 дБи на 5 ГГц. Для расчёта зоны покрытия принять 4 дБи.
PoE-выход небольшой: ax² отдаёт до 600 мА на порт (16,8 Вт), ax³ — до 0,625 А (15 Вт). Для мощных потребителей PoE не подходит.
