hEX — проводные маршрутизаторы на 5 портов Ethernet (hEX, lite, PoE, PoE lite, S, S 2025)
Компактные проводные роутеры RouterOS без Wi-Fi в пластиковом корпусе: пять портов Ethernet, USB, у части исполнений SFP и PoE-выход. Питание 6–57 В зависит от модели.
Модели семейства
hEX (RB750Gr3)5 гигабитных портов, двухъядерный процессор 880 МГц, microSD и USB; PoE-выхода нет.
| Порты | 5 × 10/100/1000 Ethernet, USB 2.0 type A, microSD |
| Процессор и память | MT7621A, 2 ядра, 880 МГц; 256 MB RAM |
| Питание | DC-разъём и пассивный PoE-in на первом порту, 8–30 В; блок питания 24 В, 0,38 А в комплекте |
| Потребление | до 10 Вт; без подключённых устройств 5 Вт |
| Температура | по странице изделия протестировано -40…+60 °C |
| Габариты | 113 × 89 × 28 мм |

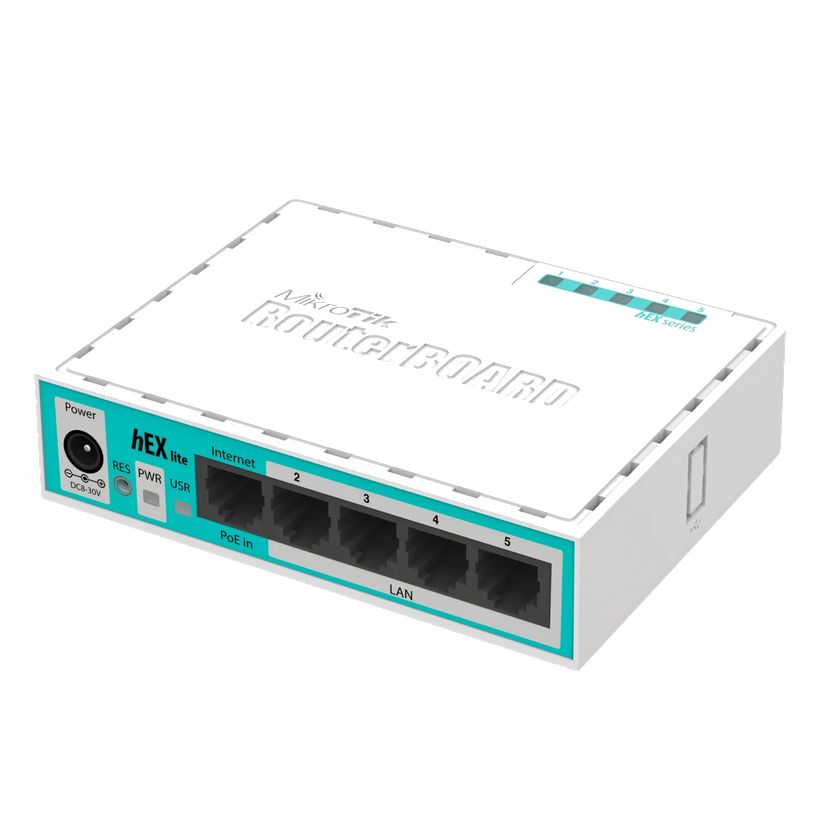

hEX lite (RB750r2)Самая простая: 5 портов 10/100, процессор 850 МГц, 64 MB RAM; потребление 2 Вт.
| Порты | 5 × 10/100 Ethernet |
| Процессор и память | QCA9533, 850 МГц; 64 MB RAM |
| Питание | DC-разъём и пассивный PoE-in на первом порту, 6–30 В; блок питания 24 В, 0,38 А в комплекте |
| Потребление | 2 Вт |
| Температура | по странице изделия протестировано -40…+70 °C |
| Габариты и вес | 113 × 89 × 28 мм; вес без упаковки и кабелей 129 г |

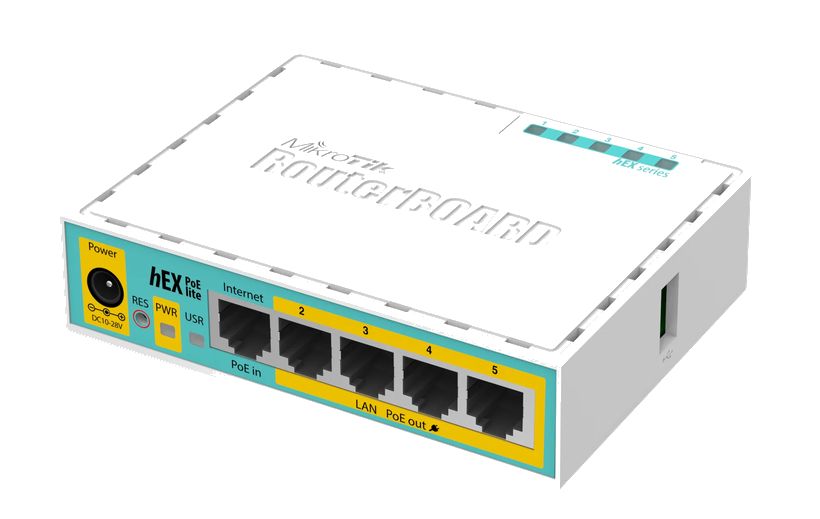

hEX PoE lite (RB750UPr2)5 портов 10/100, на портах 2–5 пассивный PoE-выход, USB; процессор 650 МГц.
| Порты | 5 × 10/100 Ethernet, USB 2.0 type A |
| PoE-выход | порты Ether2–Ether5, пассивный, напряжение как на входе; до 1 А на порт, до 2 А суммарно |
| Питание | DC-разъём и PoE-in, 8–30 В по странице изделия (6–30 В по брошюре); блок питания 24 В, 2,5 А и шнур IEC в комплекте |
| Потребление | до 51 Вт; без подключённых устройств 3 Вт |
| Процессор и память | QCA9531, 650 МГц; 64 MB RAM |
| Температура | по странице изделия протестировано -40…+70 °C |
| Габариты | 113 × 89 × 28 мм |

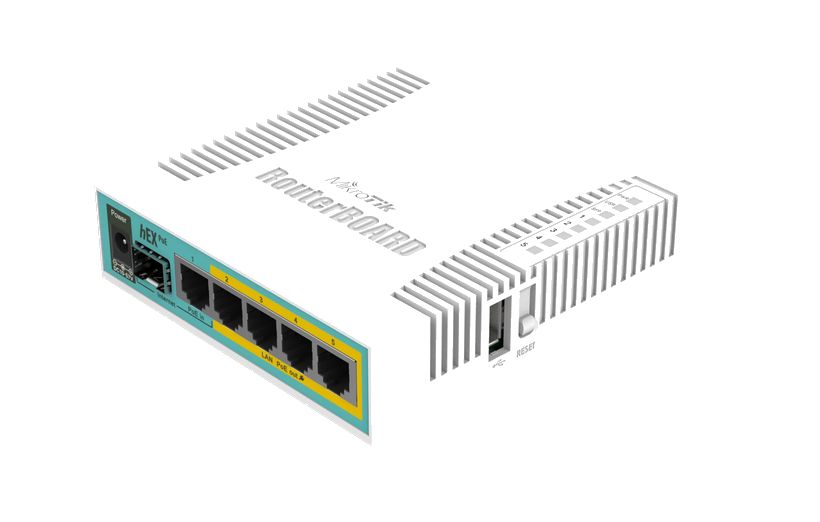

hEX PoE (RB960PGS)5 гигабитных портов и SFP, PoE-выход на портах 2–5 (в том числе 802.3af/at при питании 48–57 В).
| Порты | 5 × 10/100/1000 Ethernet, 1 × SFP, USB 2.0 type A |
| PoE-выход | порты Ether2–Ether5; при входе 12–30 В — до 1 А на порт и до 2 А суммарно; при входе 31–57 В — до 450 мА на порт и до 1,8 А суммарно |
| Питание | DC-разъём и пассивный PoE-in, 12–57 В; блок питания 24 В, 2,5 А и шнур IEC в комплекте |
| Потребление | до 54 Вт по брошюре и странице, 59 Вт по краткому руководству |
| Процессор и память | QCA9557, 800 МГц; 128 MB RAM |
| Температура | по странице изделия протестировано -40…+60 °C |
| Габариты | 114 × 137 × 29 мм |

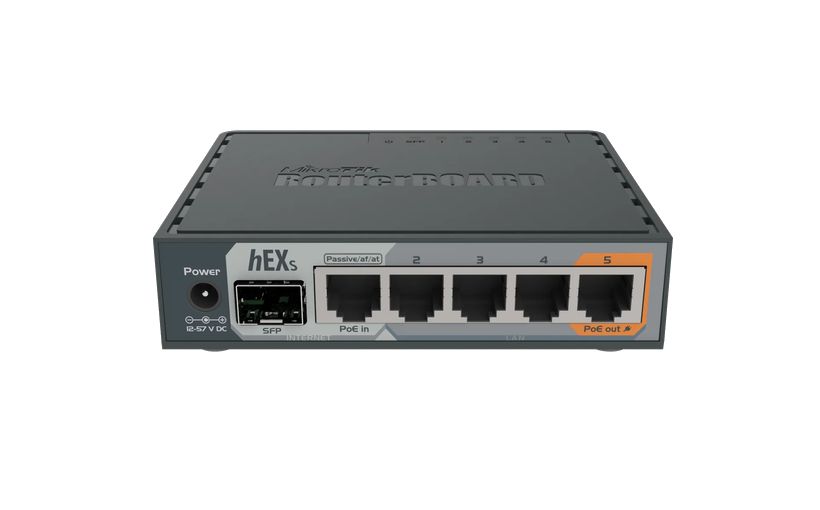

hEX S (RB760iGS)5 гигабитных портов и SFP 1,25 Гбит/с, PoE-in 802.3af/at и пассивный PoE-выход на Ether5, USB и microSD.
| Порты | 5 × 10/100/1000 Ethernet, 1 × SFP (1,25 Гбит/с), USB type A, microSD |
| PoE | вход на первом порту — пассивный или 802.3af/at; выход на Ether5 — пассивный, до 57 В, до 500 мА |
| Питание | DC-разъём и PoE-in, 12–57 В; блок питания 24 В, 1,2 А в комплекте |
| Потребление | до 24 Вт; без подключённых устройств 6 Вт |
| Процессор и память | MT7621A, 2 ядра, 880 МГц; 256 MB RAM |
| Температура | -40…+70 °C |
| Габариты | 113 × 89 × 28 мм |

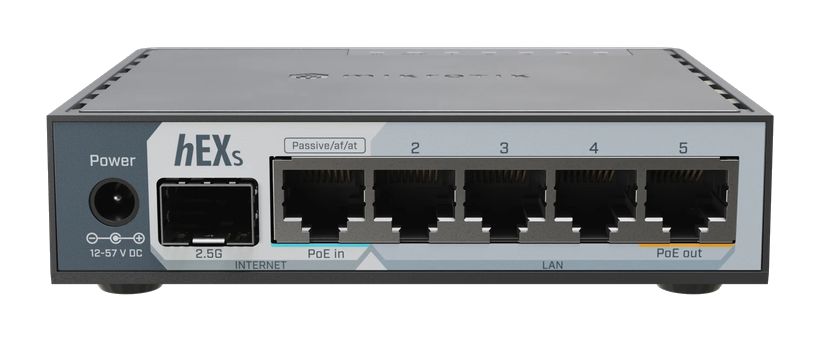

hEX S (2025) (E60iUGS)Новая редакция hEX S: SFP до 2.5G, USB 3.0, 512 MB RAM, RouterOS v7; PoE-in на Ether1, PoE-выход на Ether5.
| Порты | 5 × 10/100/1000 Ethernet, 1 × SFP (поддерживается 2.5G), USB 3.0 type A |
| PoE | вход на Ether1 — 802.3af/at, 18–57 В; выход на Ether5 — пассивный до 57 В, 0,5 А |
| Питание | DC-разъём 12–57 В; блок питания 24 В, 1,2 А в комплекте |
| Потребление | до 23 Вт; без подключённых устройств 5 Вт |
| Процессор и память | EN7562CT, 2 ядра, 950 МГц; 512 MB RAM, 128 MB NAND |
| Температура | -40…+70 °C |
| Габариты | 113 × 89 × 28 мм; настенный монтаж |
Как это работает и подключается
- Конфигурация — RouterOS; без IP-доступа подключаться по MAC-адресу утилитой WinBox со стороны LAN, со стороны порта Internet доступ по умолчанию закрыт.
- Загрузка по сети (Netinstall) для восстановления включается удержанием кнопки reset.
- Питание принимается DC-разъёмом либо по Ethernet на первом порту; у hEX PoE по руководству PoE-выход включается в RouterOS, после чего светодиод порта добавляет красный цвет (зелёный — есть линк, красный — есть питание без линка, оба — линк и питание).
Монтаж
- Рассчитано на работу внутри помещений: на ровной поверхности или на стене. Точки крепления на корпусе, винты в комплект не входят; руководство советует винты 4x25 мм, при необходимости дюбели 6x30 мм и сверло 6 мм.
- На стене кабели должны смотреть вниз.
- Кабель — Cat6 (для hEX lite в руководстве Cat5/6); для hEX S — Cat6 экранированный.
- Для hEX S в руководстве советуют при питании по 802.3af/at не заземлять корпус — для лучшей совместимости.
- Подключение к PoE-адаптеру: кабель от устройства — в порт PoE адаптера, кабель от LAN — в порт LAN адаптера, учитывать стрелки направления данных и питания.
Примеры
Роутер для SOHO и небольшого объекта без Wi-Fi
Производитель описывает hEX как проводной маршрутизатор для мест, где беспроводная связь не нужна.
Питание камер или точек доступа с самого роутера
hEX PoE и hEX PoE lite отдают PoE с четырёх портов (2–5), hEX S — с порта Ether5; провод питания и данных один.
Оптический аплинк
У hEX PoE, hEX S и hEX S (2025) есть порт SFP под оптику.
Частые вопросы
Есть ли у hEX Wi-Fi?
Нет, это проводные маршрутизаторы для мест, где беспроводная связь не нужна.
Какие модели умеют отдавать PoE?
hEX PoE и hEX PoE lite (порты Ether2–Ether5), hEX S и hEX S (2025) (порт Ether5). hEX и hEX lite PoE наружу не отдают.
У каких моделей есть SFP?
hEX PoE, hEX S (1,25 Гбит/с) и hEX S (2025) (поддерживается 2.5G).
Какая ОС?
RouterOS, лицензия уровня 4; у hEX S (2025) — RouterOS v7.
Нюансы и грабли
- PoE на hEX PoE и hEX PoE lite пассивный: напряжение на выходе равно входному. Стандартный 802.3af/at hEX PoE отдаёт только при входе 48–57 В; блок на 24 В из комплекта для этого не годится — нужен отдельный блок 48 В. Ток 450 мА на порт независимо от класса, классификацию PoE-устройств не поддерживает.
- У hEX PoE ток на порт зависит от входа: 1 А при 12–30 В и 450 мА при 31–57 В.
- Потребление hEX PoE: 54 Вт по брошюре и странице изделия, 59 Вт по краткому руководству; без нагрузки 3 Вт по брошюре и 6 Вт по странице и руководству. Блок питания и розетку подбирать по большему значению.
- Питание hEX PoE lite: по странице изделия 8–30 В, по брошюре 6–30 В — безопаснее держаться 8–30 В.
- У hEX и hEX lite нет PoE-выхода, а PoE-in только пассивный (8–30 В у hEX, 6–30 В у hEX lite). При питании по Ethernet руководство hEX рекомендует 12 В и больше с запасом на потери в кабеле.
- В кратких руководствах степень защиты IPX0, на странице изделия IP20 (для hEX S (2025) тоже 20) — устройства только для помещений.
- hEX S и hEX S (2025) — разные устройства: PoE-in у старой 12–57 В, у новой 18–57 В на Ether1; SFP 1,25 Гбит/с против 2.5G; RAM 256 MB против 512 MB. Не смешивать документы и конфигурации.
