LHG — уличные радиомосты 5 ГГц со встроенной сетчатой антенной 24–27 дБи
Лёгкие уличные устройства 5 ГГц для линий точка-точка и клиентского подключения: сетчатая антенна встроена в блок, питание пассивным PoE. Исполнения 802.11a/n, ac и Wi-Fi 6 (ax).
Модели семейства
LHG 5 (RBLHG-5nD)Базовая модель: 5 ГГц 802.11a/n, антенна 24,5 дБи, один порт 10/100.
| Радио | 5 ГГц 802.11a/n, 2 цепи, до 300 Мбит/с; поддерживает протокол Nv2 TDMA |
| Антенна | 24,5 ± 0,5 дБи, ширина луча 7°, двойная поляризация |
| Передатчик | 25 дБм (6 Мбит/с и MCS0), приём -96 дБм |
| Порт | 1 × 10/100 Ethernet |
| Питание | только пассивный PoE: 11–30 В по брошюре LHG 5 и странице изделия, 10–30 В по сводной брошюре серии |
| Потребление | 6 Вт |
| Габариты и вес | Ø 391 × 222 мм; 560 г |
| ОС | RouterOS, лицензия уровня 3 |
LHG HP5 (RBLHG-5HPnD)LHG 5 с повышенной мощностью передатчика.
| Радио | 5 ГГц 802.11a/n, 2 цепи |
| Антенна | 24,5 ± 0,5 дБи по сводной брошюре (24 дБи в кратком руководстве) |
| Передатчик | 28 дБм (6 Мбит/с и MCS0), приём -96 дБм |
| Порт | 1 × 10/100 Ethernet |
| Питание | пассивный PoE 10–30 В |
| Потребление | 7 Вт |
| Габариты и вес | Ø 391 × 222 мм; 560 г |

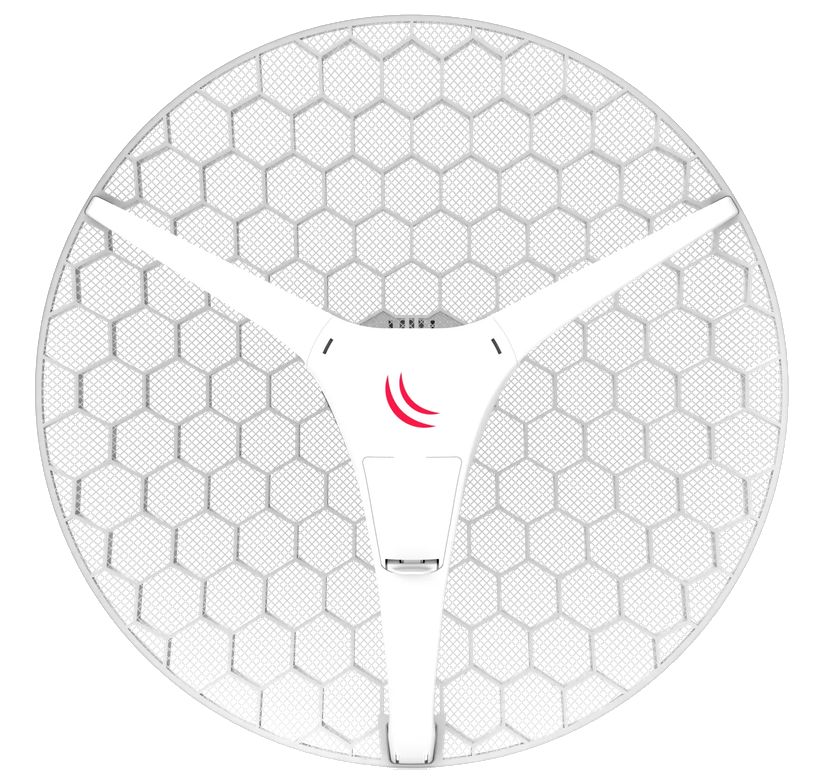

LHG XL HP5 (RBLHG-5HPnD-XL)Увеличенная сетка 27 дБи и высокая мощность передатчика; производитель заявляет линии до 40 км на полной скорости.
| Радио | 5 ГГц 802.11a/n, 2 цепи, до 300 Мбит/с |
| Антенна | 27 ± 0,5 дБи |
| Передатчик | 28 дБм (6 Мбит/с и MCS0), приём -96 дБм |
| Порт | 1 × 10/100 Ethernet |
| Питание | пассивный PoE: 10–28 В по странице изделия, 10–30 В по сводной брошюре |
| Потребление | 7 Вт |
| Габариты и вес | Ø 550 × 245 мм; 945 г |
| Комплектность | на странице изделия: поставляется набором из 4 антенн в одной коробке (RBLHG-5HPnD-XL4pack) |
LHG 5 ac (RBLHGG-5acD)802.11ac, гигабитный порт, 256 MB RAM.
| Радио | 5 ГГц 802.11ac, 2 цепи; чип IPQ-4018 |
| Антенна | 24,5 дБи по таблице-сводке и краткому руководству, 24 ± 0,5 дБи в таблице характеристик |
| Передатчик | 25 дБм (6 Мбит/с), 18 дБм на MCS9 |
| Порт | 1 × 10/100/1000 Ethernet; в комплекте гигабитный PoE-инжектор |
| Питание | пассивный PoE 10–30 В |
| Потребление | 8 Вт |
| Габариты и вес | Ø 391 × 222 мм; 560 г |
LHG XL 5 ac (RBLHGG-5acD-XL)802.11ac с большой сеткой 27 дБи.
| Радио | 5 ГГц 802.11ac, 2 цепи; чип IPQ-4018 |
| Антенна | 27 ± 0,5 дБи |
| Передатчик | 25 дБм (6 Мбит/с), 18 дБм на MCS9 |
| Порт | 1 × 10/100/1000 Ethernet |
| Питание | пассивный PoE 10–30 В |
| Потребление | 7 Вт |
| Габариты и вес | Ø 550 × 245 мм; 945 г |

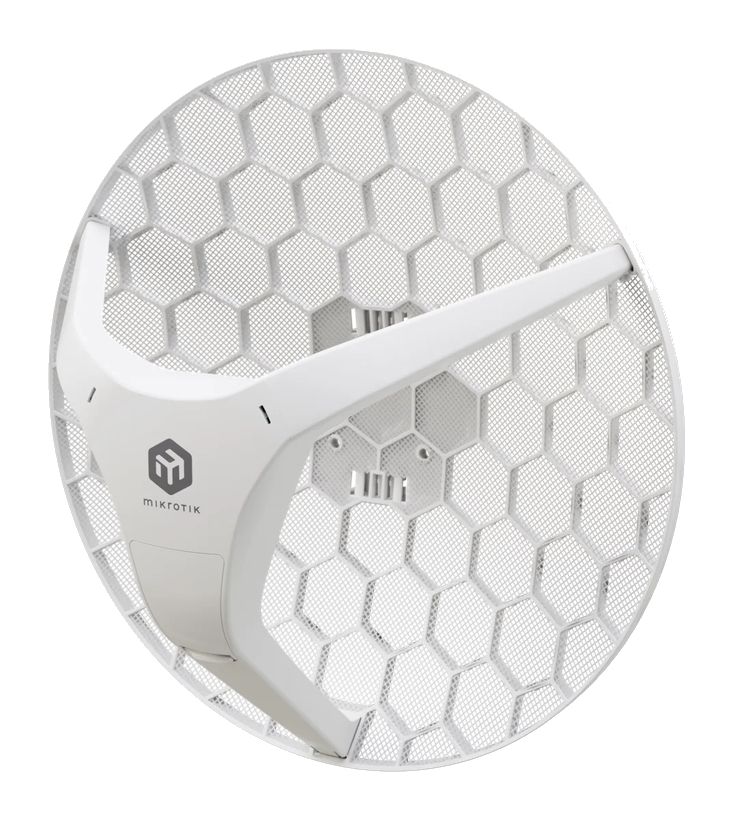

LHG 5 ax (LHG-5axD)Wi-Fi 6 (802.11ax), антенна 24,5 дБи, гигабитный порт; производитель называет линии до 20 км в большинстве случаев.
| Радио | 5 ГГц 802.11a/n/ac/ax, 2 цепи, до 1200 Мбит/с; чип QCN-6102 |
| Антенна | 24,5 дБи |
| Порт | 1 × 10/100/1000 Ethernet; в комплекте гигабитный PoE-инжектор |
| Питание | пассивный PoE 12–28 В; блок питания 24 В, 0,38 А |
| Потребление | 5 Вт |
| Процессор и память | IPQ-5010, 2 ядра, 800 МГц; 256 MB RAM, 128 MB NAND; RouterOS v7, лицензия уровня 3 |
| Габариты | 391 × 222 мм |
| Защита и температура | IP54; -40…+70 °C |
LHG XL 5 ax (LHG-5axD-XL)Версия LHG 5 ax с большой сеткой 27 дБи; производитель называет стабильные линии до 30 км в идеальных условиях.
| Радио | 5 ГГц 802.11a/n/ac/ax |
| Антенна | 27 дБи |
| Питание | пассивный PoE 12–28 В |
| Потребление | 5 Вт |
| Габариты | 550 × 245 мм |
| Температура | -40…+70 °C |
Как это работает и подключается
- Подключение: кабель от устройства в порт PoE инжектора, второй кабель от сети в порт LAN инжектора; затем блок питания в инжектор. Учитывать стрелки направления данных и питания на инжекторе.
- IP-адрес по умолчанию 192.168.88.1, логин admin, пароль пустой. Задать страну, пароли, обновить RouterOS.
- Если IP недоступен, WinBox подключается по MAC-адресу; кнопка reset при удержании сбрасывает конфигурацию (5 с), включает режим CAP (10 с) или поиск Netinstall (15 с).
- Для линий точка-точка производитель советует режим «bridge» RouterOS на одной стороне.
Монтаж
- Сборка (LHG 5): две ножки в корпус, корпус защёлкнуть на сетке, ножки закрепить двумя самонарезными винтами отвёрткой PH2.
- Крепление на трубу: хомутами или стяжками; диаметр трубы под комплектные стальные хомуты — 35–70 мм. Дополнительно в комплекте адаптер на 5 градусов для наклона вверх или вниз; его нужно вставить до затяжки на трубе.
- У XL-версий в руководстве: L-образный кронштейн крепится к сетке винтами, на мачту — U-образным болтом.
- Заземление: на корпусе есть клемма заземления, подключать к заземлению башни или здания — это существенно снижает риск повреждения от ESD и молнии.
- Ethernet-кабель подключать, открыв дверцу порта на корпусе.
- Расстояние до тела человека — не менее 40 см.
- Питание — только пассивный PoE через инжектор из комплекта.
Примеры
Связь двух зданий или удалённого объекта
Две сетки в режиме точка-точка: для линии между постройками или для подключения удалённой площадки. Производитель советует режим «bridge» RouterOS, чтобы устройство работало одноклиентской точкой.
Клиентское устройство (CPE) на конце длинной линии
По умолчанию устройство предварительно настроено как беспроводной клиент: достаточно выбрать точку доступа и задать пароль.
Частые вопросы
Чем LHG ax отличается от прежних LHG?
Wi-Fi 6 (802.11ax), RouterOS v7, WPA3, гигабитный порт, питание пассивным PoE 12–28 В, потребление 5 Вт.
Какая степень защиты?
IP54, уличное исполнение; рабочая температура -40…+70 °C.
Чем питается?
Только пассивным PoE: инжектор и блок питания 24 В, 0,38 А входят в комплект.
Чем отличается XL?
Более крупная сетка и усиление 27 дБи (вместо 24,5), диаметр Ø 550 мм вместо Ø 391 мм.
Нюансы и грабли
- Питание только от пассивного PoE-инжектора; стандартные PoE-источники не использовать. Диапазоны в документах разные: LHG 5 — 11–30 В (брошюра, страница) и 10–30 В (сводная брошюра), LHG XL HP5 — 10–28 В (страница) и 10–30 В (сводная). Держаться пересечения: 11–28 В.
- Усиление: у LHG 5 ac в сводной таблице 24,5 дБи, в таблице характеристик 24 ± 0,5 дБи; у LHG HP5 в кратком руководстве 24 дБи, в брошюре 24,5 дБи. Для расчёта линии брать меньшее значение.
- Краткое руководство LHG XL упоминает порт SFP, а в характеристиках на странице изделия указан только один порт Ethernet 10/100; ориентироваться на страницу.
- У LHG 5 ac и LHG XL 5 ac гигабитный порт: нужен гигабитный PoE-инжектор (он указан в комплекте).
- Версии для США заблокированы по частотам 5170–5250 МГц и 5725–5835 МГц, снять блокировку нельзя; международные версии работают в 5150–5875 МГц с учётом местных правил.
- Дальности — заявления производителя: до 20 км у LHG 5 ax «в большинстве сценариев», до 30 км у LHG XL 5 ax «в идеальных условиях», до 40 км у LHG XL HP5 на полной скорости. Фактическая надёжность зависит от погоды и прямой видимости.
