mANTBox 2 12s и mANTBox ax 15s — уличные секторные базовые станции Wi-Fi
Герметичный корпус с секторной антенной и роутером RouterOS; в комплекте инжектор PoE, блок питания и кронштейн. 2 12s — диапазон 2,4 ГГц; ax 15s — Wi-Fi 6 в двух диапазонах.
Модели семейства
mANTBox 2 12s (RB911G-2HPnD-12S)Диапазон 2,4 ГГц 802.11b/g/n, антенна 12 дБи с углом 120°, один гигабитный порт.
| Радио | 2,4 ГГц 802.11b/g/n, 2 цепи, до 300 Мбит/с; частоты 2312–2732 МГц; передатчик до 30 дБм |
| Антенна | 12 дБи, ширина луча по азимуту 120°, вертикальная и горизонтальная поляризации |
| Порт | 1 × 10/100/1000 Ethernet |
| Питание | DC-разъём 8–30 В; PoE-in 10–28 В (в кратком руководстве 8–30 В для обоих способов); блок питания 24 В, 0,8 А |
| Потребление | 11 Вт (при 24 В) |
| Процессор и память | AR9342, 600 МГц; 64 MB RAM, 128 MB NAND; RouterOS, лицензия уровня 4 |
| Габариты | 140 × 348 × 82 мм |
| Защита и температура | IP54; -40…+70 °C (проверено) |

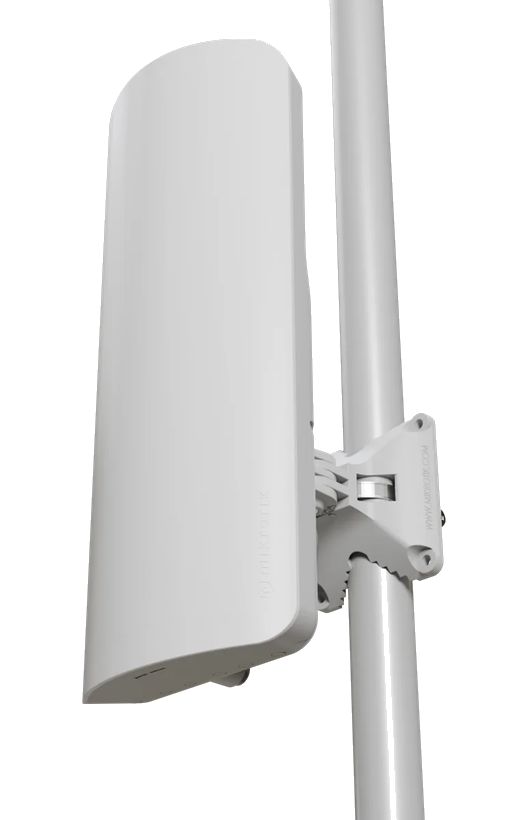

mANTBox ax 15s (L22UGS-5HaxD2HaxD-15S)Wi-Fi 6 в двух диапазонах, порт SFP с поддержкой 2.5G, USB; антенны 12 дБи на 2,4 ГГц и 15 дБи на 5 ГГц.
| Радио | 2,4 ГГц 802.11b/g/n/ax (до 574 Мбит/с) и 5 ГГц 802.11a/n/ac/ax (до 2400 Мбит/с), по 2 цепи |
| Антенна | 2,4 ГГц — 12 дБи, 5 ГГц — 15 дБи |
| Передатчик | до 29 дБм на 2,4 ГГц и до 28 дБм на 5 ГГц (6 Мбит/с и MCS0) |
| Порты | 1 × 10/100/1000 Ethernet (PoE-in), 1 × SFP (поддерживается 2.5G), USB type A (до 1,5 А) |
| Питание | DC-разъём 12–28 В; пассивный PoE-in 18–28 В; блок питания 24 В, 1,2 А |
| Потребление | до 21 Вт; без подключённых устройств 11 Вт |
| Процессор и память | IPQ-5010, 2 ядра, 800 МГц; 256 MB RAM, 128 MB NAND; RouterOS v7, лицензия уровня 4 |
| Габариты | 349 × 140 × 82 мм |
| Защита и температура | IP55 (по странице изделия); -40…+70 °C |
Как это работает и подключается
- IP-адрес по умолчанию 192.168.88.1, логин admin, пароль пустой; страну и пароль задать на первом экране.
- Рекомендуется обновить RouterOS кнопкой «Check for updates». Если IP недоступен, WinBox подключается по MAC-адресу со стороны LAN.
- Встроенное радио работает в режимах AP, station и bridge (2x2 MIMO).
- Reset: удержание при загрузке сбрасывает конфигурацию (5 с), включает CAP (10 с) или поиск Netinstall-сервера (15 с).
Монтаж
- Первое включение: отвернуть винт крышки (вручную или шестигранной отвёрткой).
- Инжектор подключать так: конец DATA+POWER — к mANTBox, конец DATA — к коммутатору или ПК.
- Крепление: адаптер QuickMount крепится винтами на стену или металлическим кольцом на трубу, позволяет менять наклон по горизонтали и вертикали. У ax 15s — quickMOUNT pro: поворот в пределах 140° по обеим осям с градуированной шкалой для точной настройки.
- Ethernet-кабель закрепить на стене или трубе, чтобы его вес не тянул порт; рекомендуется крепить кабель на расстоянии менее 2 м от устройства.
- Заземление: под крышкой есть винт для заземляющего провода.
- Компенсировать падение напряжения на длинном кабеле.
Примеры
Wi-Fi для лагеря, стадиона, парка
Для mANTBox ax 15s производитель называет такие места: наружная сеть для лагерей, стадионов и парков, сектор с подключением клиентов точка-многоточка на расстояние до 20 км.
Базовая станция 2,4 ГГц в секторе 120°
mANTBox 2 12s — готовая секторная станция диапазона 2,4 ГГц с инжектором PoE, блоком питания и креплением в комплекте.
Частые вопросы
Что входит в комплект?
Gigabit PoE-инжектор, блок питания (24 В 0,8 А у 2 12s, 24 В 1,2 А у ax 15s), крепёж K-41, кронштейн quickMOUNT, хомут или металлическое кольцо.
Чем отличаются 12s и ax 15s?
12s — диапазон 2,4 ГГц, 802.11b/g/n, 12 дБи. ax 15s — два диапазона, Wi-Fi 6, 12 и 15 дБи, SFP 2.5G, USB, RouterOS v7.
Какая степень защиты?
IP54 у 2 12s; IP55 у ax 15s по странице изделия.
Нюансы и грабли
- Питание mANTBox 2 12s: в брошюре и на странице изделия DC-разъём 8–30 В и PoE-in 10–28 В, в кратком руководстве 8–30 В для обоих способов. Держаться более узкого значения 10–28 В.
- Не оставлять Ethernet-кабель висеть свободно: вес тянет порт и может повредить его или вытащить кабель.
- Краткое руководство общее для серии mANTBox (12s, 15s, 19s) и написано в 2018 г.; для ax 15s номиналы питания брать из брошюры и страницы изделия (DC 12–28 В, PoE-in 18–28 В).
- Дальность 20 км для ax 15s — заявление производителя; он оговаривает, что надёжность более длинных линий зависит от условий.
Документация
- MikroTik — mANTBox 2 12s, Brochure (datasheet)
- MikroTik — mANTBox 2 12s, Quick Guide
- MikroTik — mANTBox ax 15s, Brochure (datasheet)
- MikroTik — страница изделия mANTBox_2_12s на сайте производителя (https://mikrotik.com/product/mantbox_2_12s)
- MikroTik — страница изделия mANTBox_ax_15s на сайте производителя (https://mikrotik.com/product/mantbox_ax_15s)
