MikroTik · маршрутизаторы

RB5009UG+S+IN и RB5009UPr+S+IN — компактные маршрутизаторы с 2.5G, SFP+ 10G и USB 3.0

Корпус-радиатор из металла, четыре ядра, 7 портов 1G, один 2.5G, SFP+ и USB 3.0; в 1U помещаются четыре устройства. Версия UPr — с PoE-in и PoE-out на всех портах, суммарно 130 Вт.

Модели семейства

RB5009UG+S+INБазовая версия: без PoE-выхода, питание по PoE-in на Ether1, DC-разъёму или 2-контактной клемме.

Порты	7 × 1G Ethernet, 1 × 2.5G Ethernet, 1 × SFP+ 10G, USB 3.0 type A
Процессор и память	88F7040, 4 ядра, 1,4 ГГц; 1 GB DDR4, 1 GB NAND; RouterOS v7, лицензия уровня 5
Питание	PoE-in 802.3af/at на Ether1, DC-разъём и 2-контактная клемма (5.08mm 1x2pin) — каждый 24–57 В; блок питания 24 В, 1,5 А в комплекте
Потребление	до 25 Вт; без подключённых устройств 14 Вт
Габариты	220 × 125 × 22 мм
Температура	-40…+60 °C

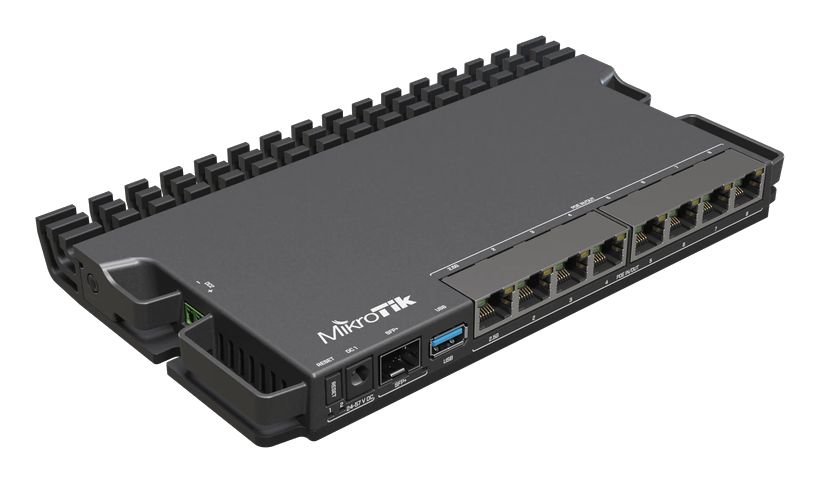

RB5009UPr+S+INС PoE-выходом на всех 8 портах Ethernet (суммарно 130 Вт) и 10 вариантами питания.

Порты	7 × 1G Ethernet, 1 × 2.5G Ethernet (на всех 8 PoE-in и PoE-out), 1 × SFP+ 10G, USB 3.0 type A
PoE-выход	Ether1–Ether8, пассивный или 802.3af/at (для 802.3af/at нужен вход 44,0–57,0 В); до 900 мА на порт при входе до 30 В и 440 мА при входе выше 30 В; на порт до 25 Вт; суммарно 130 Вт (2,59 А)
Питание	PoE-in, DC-разъём и 2-контактная клемма — 24–57 В; 802.3af/at PoE-in только на Ether1; блок питания 48 В, 2 А, шнур питания в комплекте
Потребление	до 150 Вт; без подключённых устройств 16 Вт; плата всегда резервирует 20 Вт для себя
Габариты	220 × 125 × 22 мм
Температура	-40…+60 °C
Защита	IP20

Как это работает и подключается

Только RouterOS v7.
У RB5009UPr+S+IN можно вручную задавать приоритет портов PoE-выхода и максимально доступную мощность источников; при нехватке мощности порты с низшим приоритетом отключаются.

Монтаж

Корпус из металла — одновременно радиатор: процессор и чип коммутатора размещены на нижней стороне платы.
Набор K-79 для стойки — опция (в комплект не входит); в комплекте крепёжный набор K-55 (по странице изделия).
Клемма питания — 2 контакта, в спецификации указано 5.08mm 1x2pin.
Исполнение UPr: источники питания не смешивать по напряжению; для питания PoE-выхода плата выбирает источник с самым высоким напряжением (DC-разъём или 2-контактная клемма).

Примеры

Маршрутизатор в серверной в формате «четыре в 1U»

С набором для стойки K-79 (приобретается отдельно) четыре RB5009 помещаются в одно место 1U.

Узел малого провайдера с питанием абонентских устройств

RB5009UPr+S+IN описан производителем как решение для малых и средних провайдеров, дополняющее линейку GPEN.

Частые вопросы

Чем отличаются версии UG и UPr?

UPr добавляет PoE-in и PoE-out на всех восьми портах Ethernet (суммарно 130 Вт, на порт до 25 Вт) и 10 способов питания; у UG три способа питания, PoE-выход в спецификации не указан.

Сколько RB5009 помещается в 1U?

Четыре, с набором K-79.

Какая операционная система?

Только RouterOS v7.

Нюансы и грабли

Версии отличаются питанием: UG+S+IN комплектуется блоком 24 В, 1,5 А, PoE-выхода в его спецификации нет; UPr+S+IN — блоком 48 В, 2 А (и шнуром питания) и отдаёт PoE на 8 портах.
UPr+S+IN: источники питания (PoE-in, DC-разъём, клемма) не смешивать по напряжению; при отказе основного плата переходит на следующий по напряжению. PoE-выход питается от источника с самым высоким напряжением; при нехватке мощности отключает порты с низким приоритетом.
UPr+S+IN: 802.3af/at PoE-out возможен только при входном напряжении 44,0–57,0 В; при блоке 24 В порты отдают пассивный PoE с напряжением, равным входному.
UPr+S+IN: 802.3af/at PoE-in только на Ether1. На странице изделия остальные порты (Ether2–Ether8) описаны как Mode B с обратным PoE.
Рабочая температура у обеих версий -40…+60 °C; в закрытом шкафу учитывать верхний предел.

Документация

MikroTik — RB5009UG+S+IN, Brochure (datasheet)
MikroTik — RB5009UPr+S+IN, Brochure (datasheet)
MikroTik — страница изделия RB5009UG+S+IN на сайте производителя (https://mikrotik.com/product/rb5009ug_s_in)
MikroTik — страница изделия RB5009UPr+S+IN на сайте производителя (https://mikrotik.com/product/rb5009upr_s_in)
