АМП-R3 — адресная метка с четырьмя ШС, реле и изоляторами

АМП — адресный модуль ввода-вывода: 4 шлейфа (ШС), 2 контролируемых выхода и «сухой контакт», 8 адресов в АЛС. Обмен — по АЛС, силовая часть — от отдельного источника 12/24 В.

Модели семейства

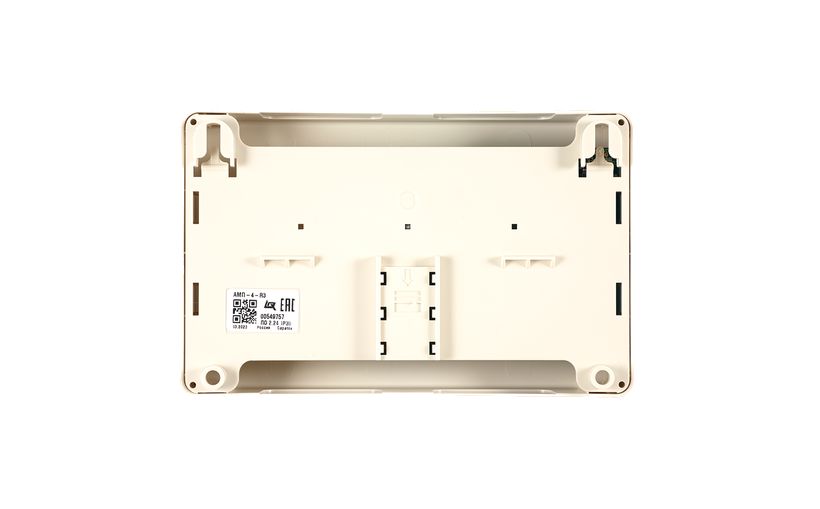

АМП-4-R3базовый: 4 ШС, 8 адресов

Адресов в системе	8 (4 ШС + 2 контролируемых выхода ВЫХ.1/ВЫХ.2 + 1 выход «сухой контакт» ВЫХ.3 + 1 интерфейс Wiegand)
ШС	4, тип задаётся при конфигурировании — пожарный (дымовой/тепловой/линейный) или охранный
Выходы	ВЫХ.1/ВЫХ.2 — с контролем целостности цепи на обрыв и КЗ; ВЫХ.3 — реле «сухой контакт»
Считыватель/кодонабор	питание Proximity-считывателя, протокол WIEGAND-26 (для кодонаборного — WIEGAND-4/6, WIEGAND-8 не поддерживается); кабель до считывателя/кодонабора не более 50 м, рекомендована витая пара FTP кат.5
Питание	логика и обмен с прибором — по АЛС (гальванически развязано); ШС/выходы/считыватель — от внешнего источника 12 В (10,2–14,0 В) или 24 В (20,0–28,0 В), рекомендован ИВЭПР 12/24 Рубеж
Контроль	целостность выходных цепей подключённых устройств
Прочее	сейсмостойкость 9 баллов MSK-64

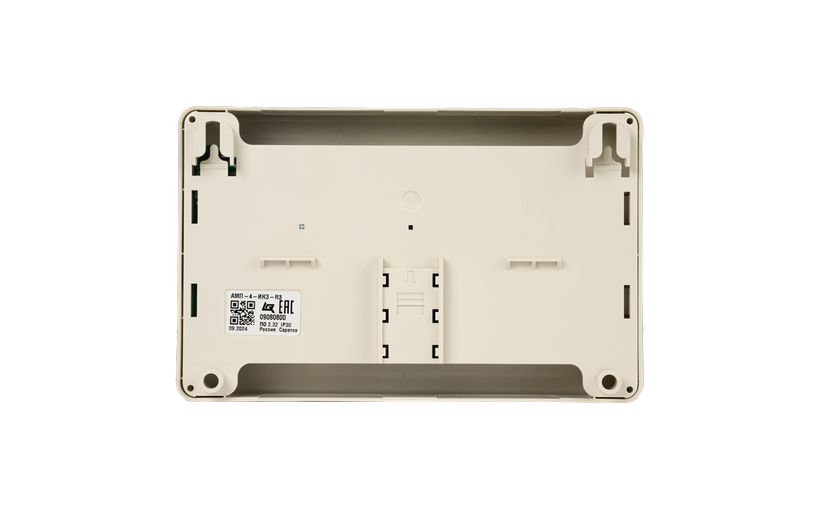

АМП-4-ИКЗ-R3то же + изоляторы короткого замыкания

Отличие	встроенный изолятор короткого замыкания линии АЛС
Принцип работы изолятора	при КЗ на клеммах АЛС метка размыкает свой участок АЛС и передаёт в прибор сообщение о КЗ; при устранении КЗ — замыкает участок обратно и сообщает о восстановлении
Адресов в системе	8, как у АМП-4-R3
Обслуживание	внешний осмотр и контроль индикации не реже раза в 6 месяцев, без вскрытия корпуса

АМП-2Ex-R3искробезопасный: 2 шлейфа во взрывоопасных зонах

Назначение	обеспечение искробезопасности двух ШС для взрывоопасных зон
Взрывозащита	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I; сама метка ставится вне взрывоопасной зоны
Параметры искробезопасных цепей	Uo = 16,5 В, Io = 54 мА, Co = 0,4 мкФ, Lo = 8 мГн (по ГОСТ 31610.11-2014)
Питание	12 В или 24 В номинал — от двух независимых резервированных источников либо от прибора; рабочий диапазон на каждом из двух входов 10,0–30,0 В
Степень защиты	IP65
Примеры Ex-извещателей	тепловые ИП101 «Гранат(-МД)», пламени ИП329 «ИОЛИТ-Ex», дымовые ИП212 «Дымфикс», ручные ИП535 «Гарант(-М)» и подобные
Клеммы/заземление	провод сечением 0,2–2,5 мм² в клеммники; заземление — отдельным проводом 0,5–2,5 мм²
Температура/влажность	−40…+55 °C, влажность до 95 % при +40 °C

Как это работает и подключается

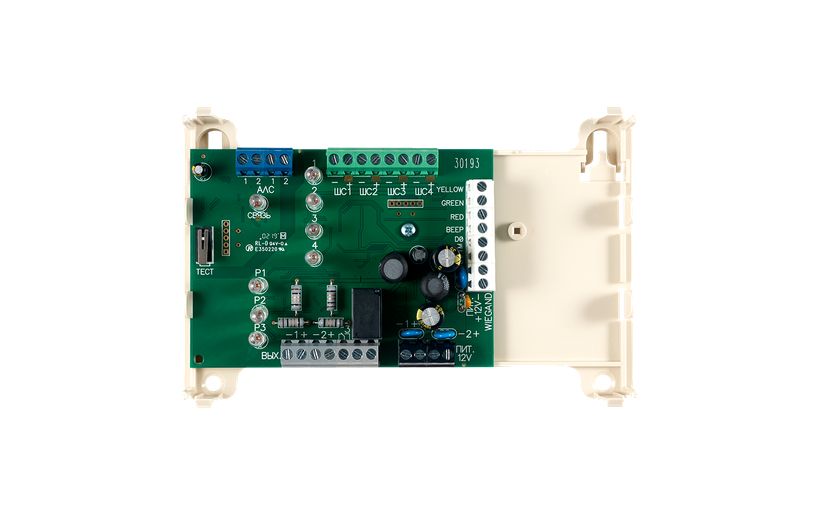

АМП — адресный модуль ввода-вывода, а не автономный контроллер: логика и обмен данными с прибором идут по АЛС (гальванически развязано от силового питания); сброс состояний «Внимание»/«Пожар» выполняется только с прибора по АЛС (для теплового шлейфа — ещё и обесточиванием метки).
Силовая часть — ШС, выходы, считыватель — питается от отдельного внешнего источника 12 В или 24 В (рекомендован ИВЭПР 12/24 Рубеж); при отсутствии напряжения на одном из двух вводов метка формирует сообщение о питании вне диапазона.

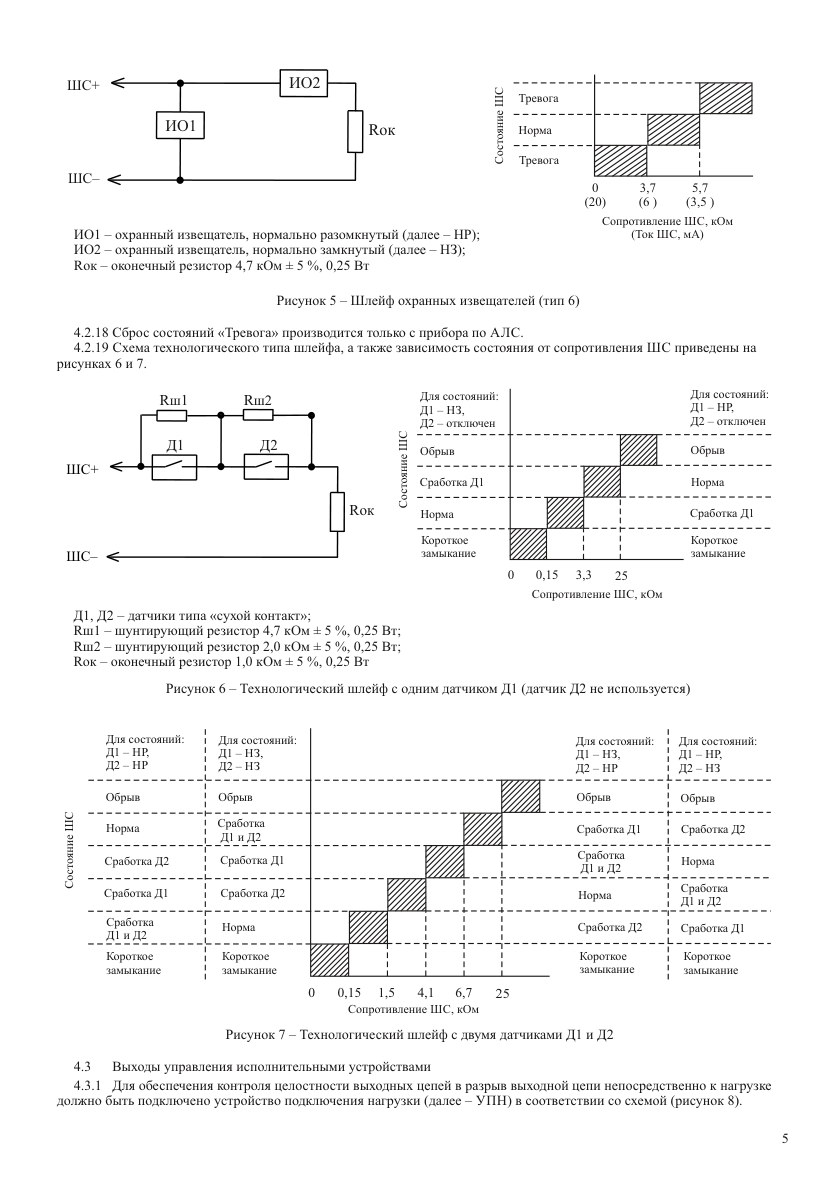

К ШС подключают неадресные извещатели по типовым схемам под тип: дымовые ИП 212-141/-141М/-45/-87 (с контролем двойной сработки и защитным сбросом — «Пожар» после срабатывания двух ИП или сразу при отключённом сбросе), тепловые (с шунтирующим резистором), линейные ИПДЛ-52М (не более двух в ШС), ручные ИПР 513-10, охранные ИО 329-4/-5, ИО 409-8/-9, ИО 102-26.

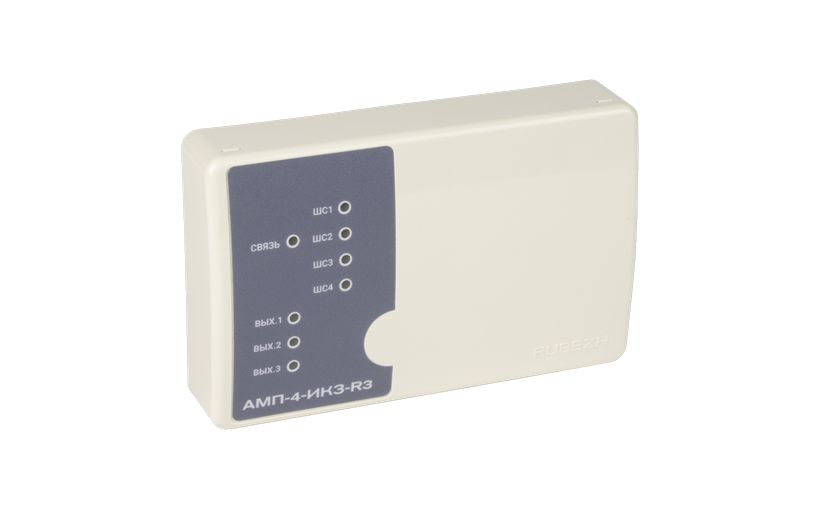

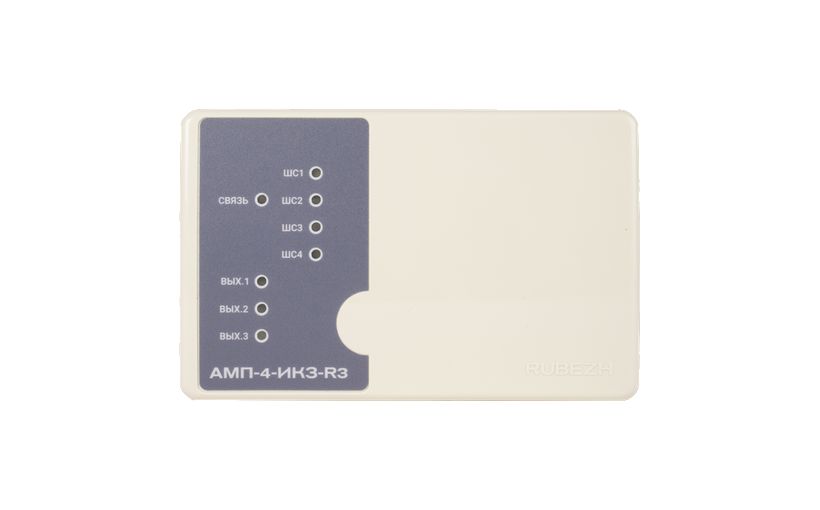

Индикация на лицевой панели: «Связь» — мигание раз в 4–5 с при обмене с прибором по АЛС, не светится при отсутствии обмена; ШС1–ШС4 — своя частота/длительность мигания для нормы, «Внимание», «Пожар», обрыва и КЗ; ВЫХ.1–ВЫХ.3 — светится при включённом выходе/замкнутом реле.
Управление реле и оповещением — командой прибора по АЛС; состояние каждого ШС и выхода передаётся в прибор как событие.

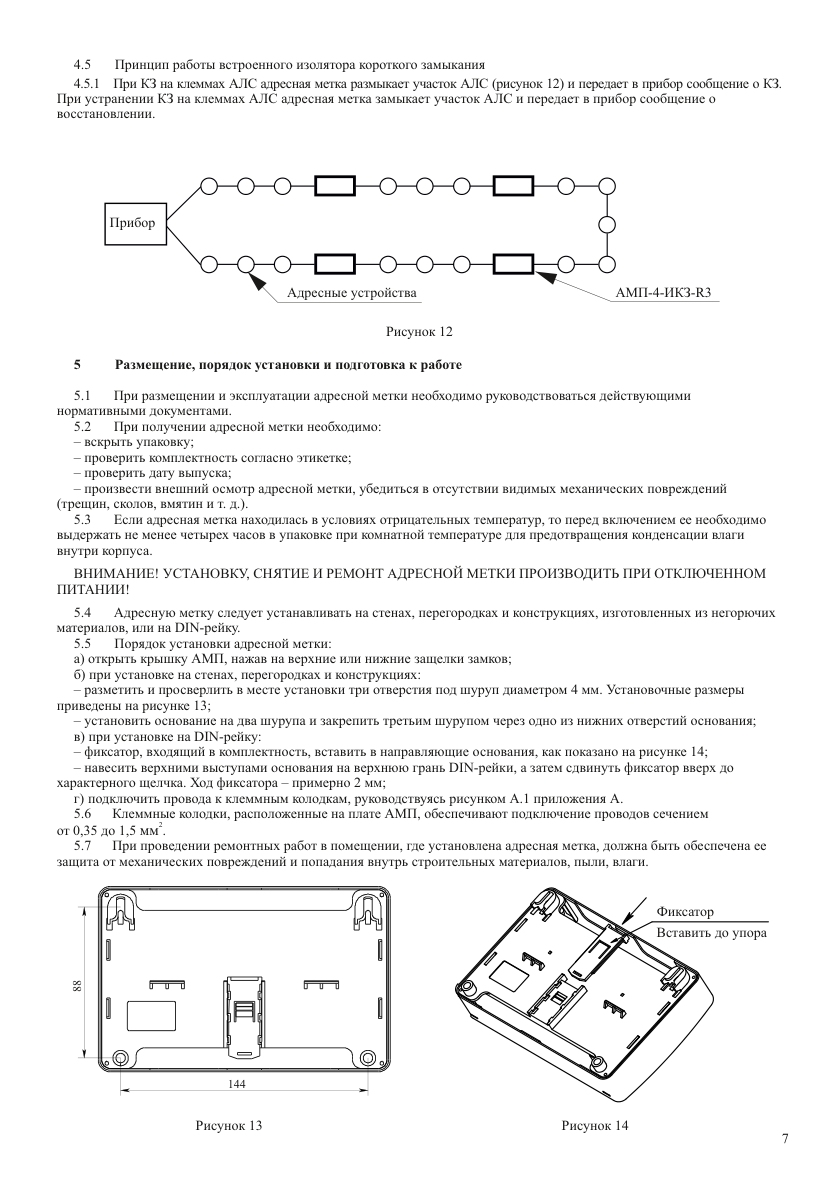

АМП-4-ИКЗ-R3 — та же метка со встроенным изолятором короткого замыкания линии АЛС: при КЗ на клеммах АЛС размыкает свой участок и сообщает о КЗ, при устранении — замыкает обратно и сообщает о восстановлении.

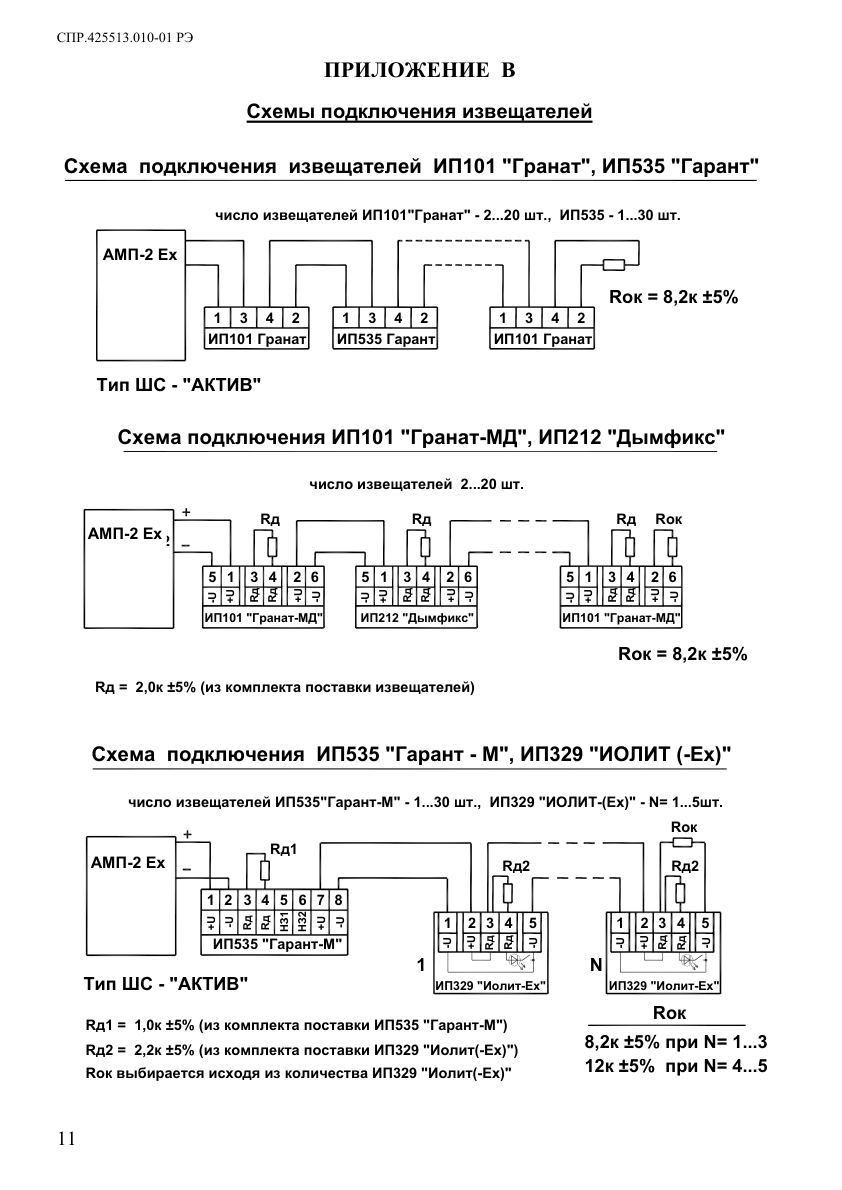

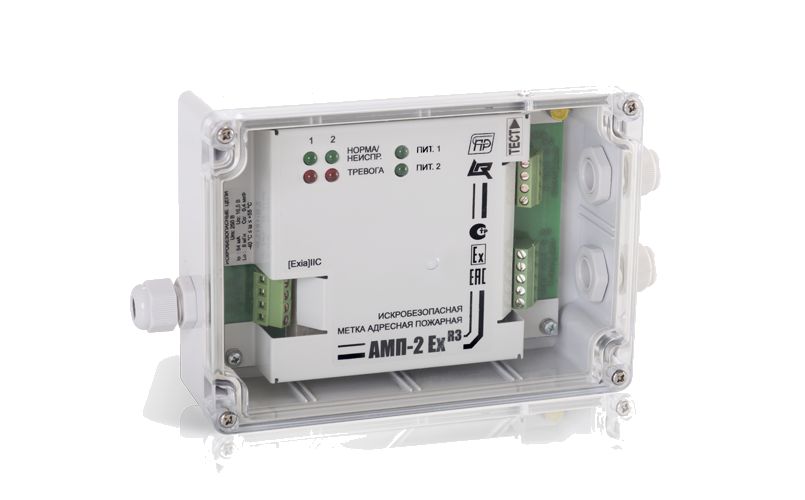

АМП-2Ex-R3 — искробезопасный барьер для двух ШС: сама метка ставится вне взрывоопасной зоны, а через её искробезопасные цепи (Uo 16,5 В / Io 54 мА / Co 0,4 мкФ / Lo 8 мГн) во взрывоопасную зону заводятся Ex-извещатели («Гранат-МД», «ИОЛИТ-Ex», «Дымфикс», «Гарант-М» и подобные).

Монтаж

Монтаж при снятом питании (метки и подключаемых устройств), сечение проводов в клеммниках АМП-4-R3/ИКЗ — 0,35…1,5 мм².
Длины ШС и токи — по таблице РЭ: на ёмкость линии влияют тип кабеля и количество извещателей; кабель до считывателя/кодонабора — не более 50 м, рекомендована витая пара FTP кат.5.
АМП-2Ex-R3: устанавливать категорически запрещено во взрывоопасных помещениях и зонах — метка всегда снаружи, во взрывоопасную зону заходят только её искробезопасные цепи.
АМП-2Ex-R3: клеммники — провод 0,2–2,5 мм²; заземление — отдельным проводом 0,5–2,5 мм² на клемму заземления платы; кабели искробезопасных и искроопасных цепей уплотнять гермовводами.
АМП-2Ex-R3: в один ШС включать либо только токопотребляющие (активные), либо только нетокопотребляющие (пассивные) извещатели — не смешивать; активных извещателей — не более 30 шт. при суммарном токе дежурного режима не более 1,5 мА.
Регламентные работы (АМП-4-ИКЗ-R3): внешний осмотр и контроль индикации не реже раза в 6 месяцев, удаление пыли мягкой тканью без вскрытия корпуса.
Ex-версии: монтаж только по правилам взрывозащиты (ГОСТ IEC 60079-14, ПУЭ, ПТЭЭП), с проверкой маркировки взрывозащиты и знаков искробезопасности перед установкой.

Примеры

Дымовая и тепловая защита без лишних адресов на прибор

Один АМП-4-R3 занимает 8 адресов на 4 ШС + 2 контролируемых выхода + сухой контакт + Wiegand — вместо четырёх отдельных адресных извещателей ставится один модуль с обычными неадресными ИП.

Оповещение и технологика в цехе

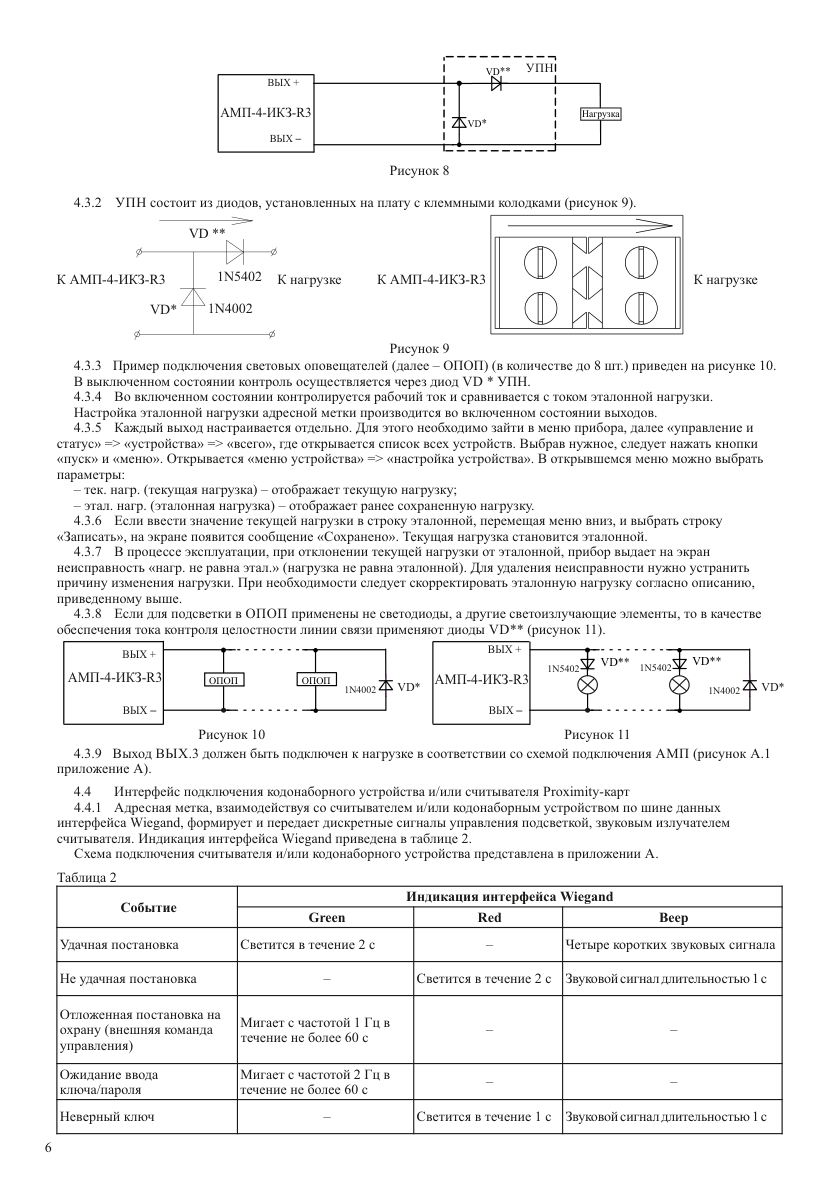

Сирены и оповещатели вешаются на выходы АМП с контролем целостности цепи; команду на включение отдаёт прибор по АЛС, а не сам модуль.

Экономия адреса в плотной системе

Один АМП-4-R3/ИКЗ занимает 8 адресов. Планируй адресное пространство заранее — на большой линии это заметно.

Ex-извещатели во взрывоопасной зоне

АМП-2Ex-R3 ставится вне взрывоопасной зоны и подаёт в неё искробезопасные цепи для Ex-извещателей — смешивать в одном ШС Ex- и обычные извещатели запрещено, кроме подключения через барьер УГИШ СПР.425513.008.

Частые вопросы

АМП сам принимает решение о пуске пожаротушения на месте?

Нет: по РЭ это адресный модуль ввода-вывода — состояние ШС передаётся в прибор по АЛС, а команды на реле и сброс тревог отдаёт прибор, а не сам модуль.

Сколько адресов занимает один АМП-4-R3?

8: по одному на каждый из 4 ШС, по одному на два контролируемых выхода ВЫХ.1/ВЫХ.2, один на выход «сухой контакт» ВЫХ.3 и один на интерфейс Wiegand.

Чем отличается АМП-4-ИКЗ-R3 от обычного АМП-4-R3?

Встроенным изолятором короткого замыкания линии АЛС: при КЗ на клеммах модуль размыкает свой участок и сообщает об этом прибору, при устранении КЗ — замыкает обратно.

Можно ли ставить АМП-2Ex-R3 во взрывоопасной зоне?

Нет, РЭ категорически запрещает это — метка ставится вне взрывоопасной зоны, а во взрывоопасную зону заводятся только её искробезопасные цепи с Ex-извещателями.

Какие извещатели РЭ приводит как пример для ШС АМП-4-R3?

Дымовые ИП 212-141, ИП 212-141М, ИП 212-45, ИП 212-87, ручные ИПР 513-10, линейные ИПДЛ-52М, охранные ИО 329-4/-5, ИО 409-8/-9, ИО 102-26.

Нюансы и грабли

АМП не принимает решений о тушении сам — это адресный модуль ввода-вывода: команды на реле и оповещение отдаёт прибор по АЛС, сброс тревог «Внимание»/«Пожар» — только с прибора (не с самого модуля).
8 адресов на модуль: при плотности системы планируй адресное пространство заранее.
Электропитание разделено на два независимых контура: логика/обмен — по АЛС, силовая часть (ШС, выходы, считыватель) — от отдельного внешнего источника 12/24 В; забыть подключить силовое питание — типовая ошибка монтажа.
Примеры совместимых извещателей на ШС АМП-4-R3/ИКЗ — конкретные модели РЭ: дымовые ИП 212-141/-141М/-45/-87, тепловые с шунтирующим резистором, линейные ИПДЛ-52М, ручные ИПР 513-10, охранные ИО 329-4/-5, ИО 409-8/-9, ИО 102-26; другие модели проверять по совместимости отдельно.
АМП-2Ex-R3 категорически запрещено ставить во взрывоопасной зоне — только вне неё; смешивать в одном ШС искробезопасные и обычные извещатели запрещено без барьера УГИШ СПР.425513.008; подключать посторонние цепи к искробезопасным цепям метки запрещено категорически.
Пороги и задержки ШС настраиваются в FireSec — по умолчанию могут не подходить технологическому объекту.

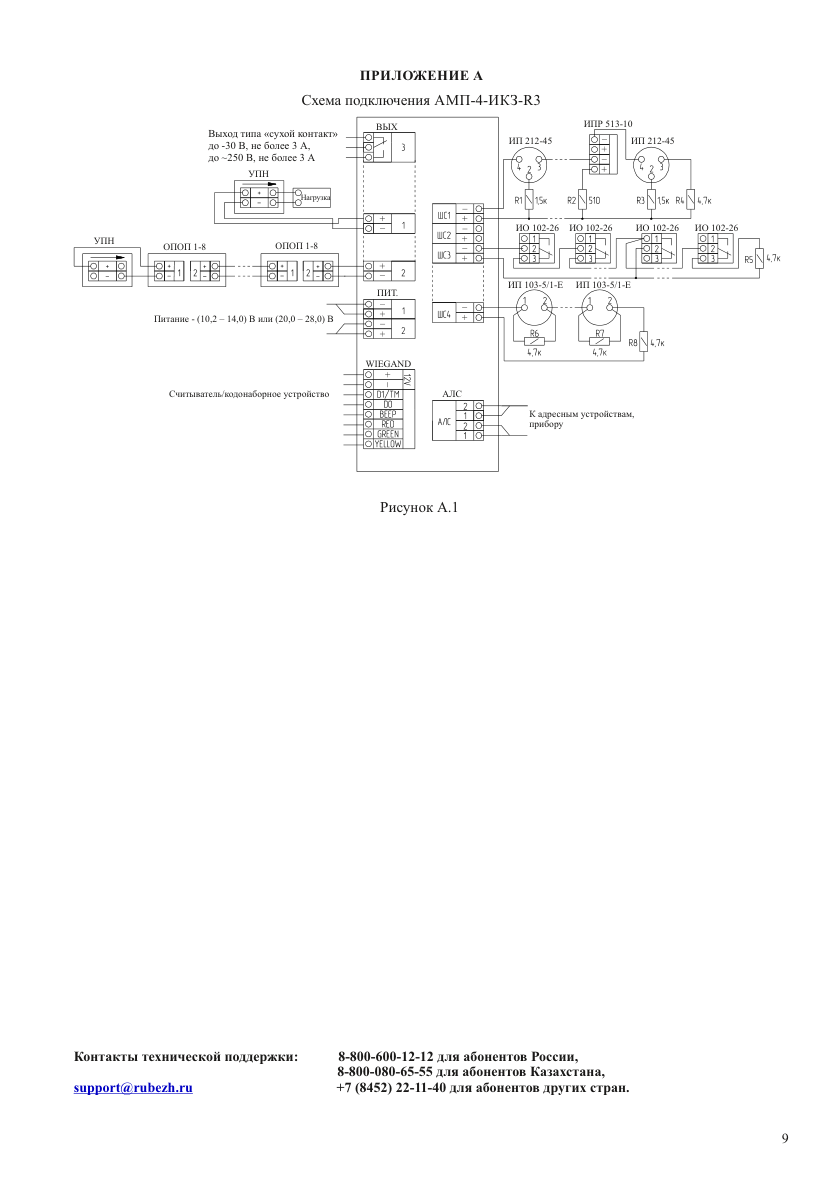

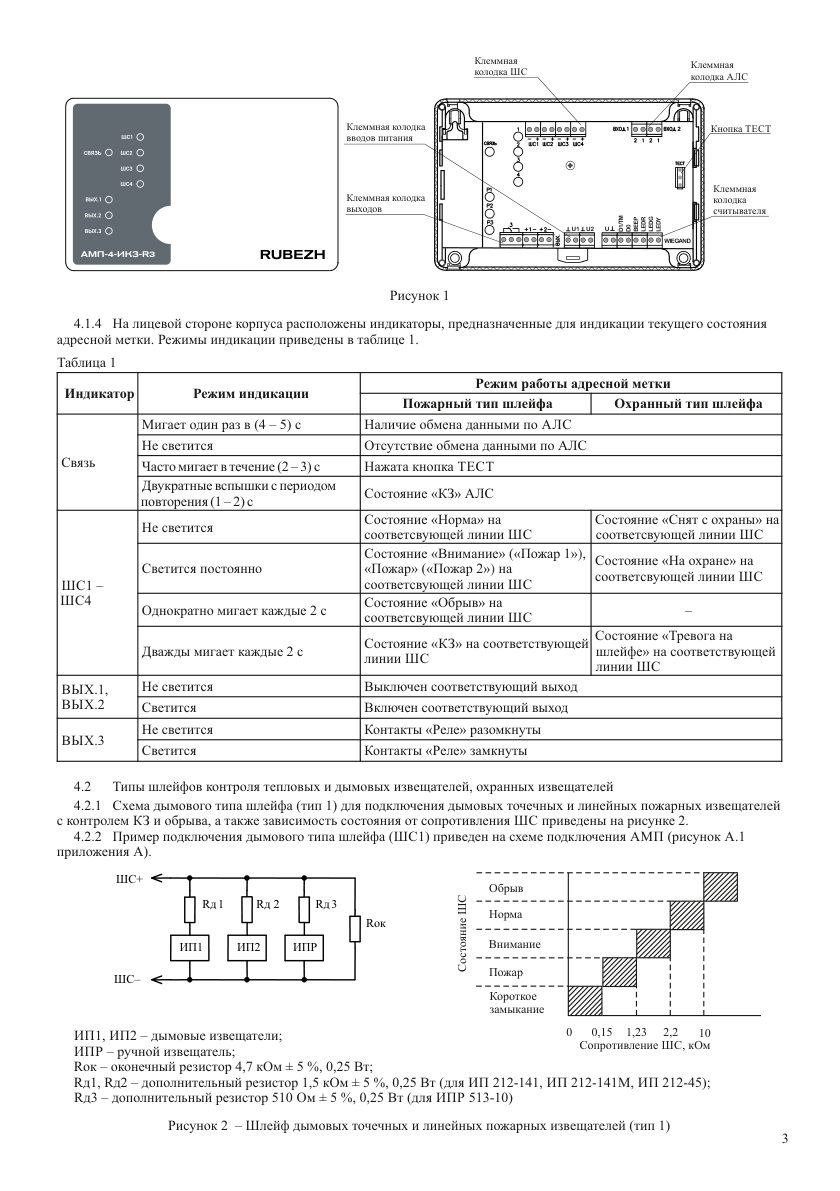

Схемы из руководства

Документация

АМП-4-R3, АМП-4-ИКЗ-R3, АМП-2Ex-R3 — РЭ ООО «Рубеж»
