Moxa MGate MB3000 — шлюз Modbus TCP в Modbus RTU/ASCII

Линейка из 5 моделей на 1, 2 или 4 последовательных порта переводит Modbus TCP в Modbus RTU/ASCII и обратно. RS-232/422/485 программно выбираются, до 32 TCP-клиентов на порт.

Модели семейства

MB3180 / MB3280 / MB34801, 2 или 4 последовательных порта; один Ethernet-порт; питание от адаптера или 12–48 В DC на клеммник.

Серийные порты	1 (MB3180), 2 (MB3280) или 4 (MB3480), софт-выбор RS-232/422/485
Ethernet	1× 10/100 Мбит/с
Скорость порта	до 921,6 Кбит/с
TCP-клиенты/мастера	до 16 на устройство
TCP-серверы/слейвы	до 32
Slave-устройств на порт	до 31 Modbus RTU/ASCII
Питание	12–48 В DC на клеммник, или адаптер (в комплекте)
Монтаж	DIN-рейка (комплект DK-35A отдельно) или на стену
Индикация	Ready (красный — питание/загрузка или конфликт IP при мигании; зелёный — норма, мигает при отклике на Locate); Ethernet (жёлтый — 10 Мбит/с, зелёный — 100 Мбит/с); P1/P2 (жёлтый — приём, зелёный — передача по серийному порту)
Резисторы RS-485 (MB3180)	джамперы JP3/JP4: разомкнуты — 150 кОм (по умолчанию), замкнуты колпачками — 1 кОм

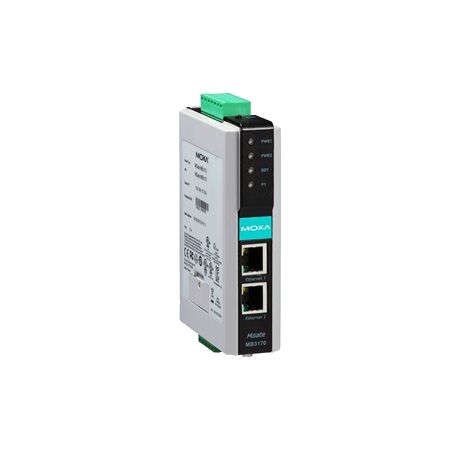

MB3170/3170I / MB3270/3270I1 или 2 последовательных порта + 2 Ethernet-порта (расширенная модель); оптика на 4/20 км.

Серийные порты	1 (MB3170) или 2 (MB3270), софт-выбор RS-232/422/485
Ethernet	2 порта 10/100 Мбит/с
TCP-клиенты/мастера	до 32 на устройство
TCP-серверы/слейвы	до 32
Slave-устройств на порт	до 31 Modbus RTU/ASCII
Питание	12–48 В DC на клеммник
Оптика	модели с волокном — до 4 км (многомод) / 20 км (одномод)
ProCOM	виртуальный последовательный порт Moxa: до 4 отображений (mapping) на шлюз, доступен только на MB3170/3270 (в т.ч. I-версиях)
Резисторы RS-485	DIP-переключатели на каждый порт: 1–2 — подтяжка (OFF по умолчанию = 150 кОм, ON = 1 кОм), 3 — терминатор 120 Ом (OFF по умолчанию), 4 — резерв

Как это работает и подключается

Питание — либо штатным адаптером (только MB3180/3280/3480), либо проводом 12–48 В DC на клеммный блок.
Серийный интерфейс (RS-232/422/485) выбирается программно, не перемычками; настройка резисторов RS-485 — аппаратная и разная по модели: у MB3180 это джамперы JP3/JP4 (150 кОм по умолчанию, 1 кОм при замыкании), у остальных моделей — DIP-переключатели на каждый порт (switch 1–2 подтяжка, switch 3 включает встроенный терминатор 120 Ом).
ProCOM — проприетарная функция Moxa только для MB3170/3270 (и I-версий): создаёт на ПК виртуальный COM-порт, который через Ethernet общается с нужным серийным портом шлюза как обычный Modbus TCP-клиент; до 4 отображений ProCOM на одно устройство.
Кнопка Reset на корпусе сбрасывает пароль и возвращает заводские настройки; для безопасности её можно отключить в настройках — но первые 60 секунд после включения питания она всё равно активна на случай необходимости сброса.

Монтаж

Крепление — DIN-рейка (комплект DK-35A отдельно) или стена (2 винта, головка 5–7 мм, стержень 3–4 мм, длина от 10,5 мм, зазор ок. 2 мм).
Питание на клеммник — открутить винты клеммного блока, завести провод 12–48 В DC, затянуть.
Выключателя питания нет — устройство включается сразу при подаче напряжения; индикатор PWR подтверждает наличие питания.
При обновлении прошивки нельзя отключать питание до завершения процесса: старая прошивка стирается, чтобы освободить место для новой, и обрыв питания на этом шаге сбрасывает шлюз на заводские настройки (после — заново импортировать сохранённую конфигурацию).

Примеры

Старый ПЛК на RS-485 в SCADA по Ethernet

MB3180 переводит один Modbus RTU-канал в Modbus TCP для системы верхнего уровня.

Несколько серийных линий на одном шлюзе

MB3480 обслуживает 4 независимых Modbus RTU/ASCII линии одновременно.

Частые вопросы

Сколько slave-устройств можно опросить через один порт?

До 31 устройства Modbus RTU/ASCII на порт, согласно паспорту.

Можно ли запитать шлюз без адаптера?

Да, проводом 12–48 В DC на клеммный блок — так работают все модели линейки.

Как узнать, что порт передаёт данные?

По светодиоду порта (P1/P2): жёлтый — идёт приём, зелёный — идёт передача, оба погашены — обмена нет.

Кнопка Reset всегда сбрасывает пароль и настройки?

По умолчанию да; в целях безопасности функцию можно отключить, но она всё равно остаётся активной первые 60 секунд после включения питания.

Нюансы и грабли

На RS-232 нельзя использовать режим подтяжки 1 кОм (джампер/DIP) — паспорт предупреждает: это ухудшает сигнал и уменьшает дальность связи.
У MB3170/3270 два Ethernet-порта и вдвое больше TCP-клиентов (32 против 16) — не путать с MB3180/3280/3480 при подборе замены.
JP3/JP4 — только у MB3180; у MB3280/3480/3170/3270 те же 150 кОм/1 кОм переключаются DIP-переключателями на плате, а не джамперами — не искать джамперы там, где их нет.
Терминатор 120 Ом на MB3280/3480/3170/3270 включается тем же DIP-блоком (switch 3), что и подтяжка — при настройке резисторов проверять оба параметра, а не только подтяжку.
