MGate MB3170/MB3270 — промышленный шлюз Modbus TCP ↔ Modbus ASCII/RTU

Промышленный шлюз Moxa на DIN-рейку для связи Modbus TCP с последовательными Modbus ASCII/RTU устройствами, 1 или 2 порта, питание 12–48 В DC.

Шлюз Moxa MGate MB3170/MB3270

Модели семейства

MGate MB31701 последовательный порт, до 31 подчинённого Modbus RTU/ASCII.
MGate MB3170
Порты1 (DB9 male + клеммная колодка)
Slaves Modbus RTU/ASCIIдо 31
Masters/slaves TCPдо 32 одновременно
Питание12–48 В DC, 435 мА (макс., для MB3170/MB3170-T)
Рабочая температура0…60°C, для «-T» исполнения -40…75°C
Температура хранения-40…85°C
Влажность5–95% RH
Габариты29×89.2×118.5 мм (без монтажных ушей)
КреплениеDIN-рейка или стена
MGate MB32702 последовательных порта, до 62 подчинённых Modbus RTU/ASCII.

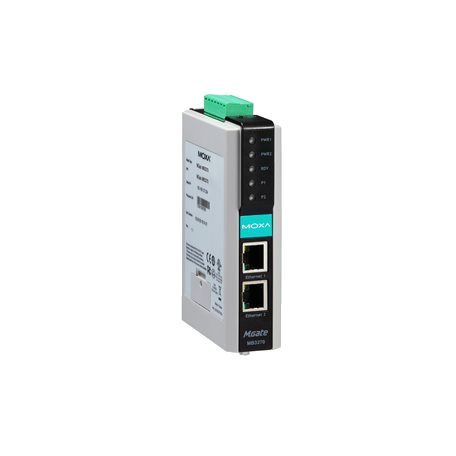

MGate MB3270
Порты2 (DB9 male)
Slaves Modbus RTU/ASCIIдо 62
Masters/slaves TCPдо 32 одновременно
Питание12–48 В DC, 435 мА (макс., для MB3270/MB3270-T)
Рабочая температура0…60°C, для «-T» исполнения -40…75°C
Температура хранения-40…85°C
Влажность5–95% RH
Габариты29×89.2×118.5 мм (без монтажных ушей)
КреплениеDIN-рейка или стена

Как это работает и подключается

Монтаж

Примеры

Подключение старого Modbus RTU-оборудования к SCADA

Шлюз позволяет Ethernet-мастеру (SCADA) опрашивать последовательные Modbus-подчинённые устройства через Modbus TCP.

Обратная задача — серийный мастер управляет Ethernet-подчинёнными

Руководство описывает и обратный режим: последовательный мастер управляет Modbus TCP slave-устройствами.

Частые вопросы

Сколько подчинённых устройств поддерживает MB3170/MB3270?

MB3170 — до 31, MB3270 — до 62 устройств Modbus RTU/ASCII, при этом одновременно можно подключить до 32 TCP master/slave.

Какой пароль по умолчанию для веб-интерфейса?

Логин admin, пароль moxa, IP-адрес по умолчанию 192.168.127.254.
