TCF-142 — конвертер RS-232/422/485 в оптоволокно

Преобразует RS-232 или RS-422/485 в оптический сигнал: до 5 км по многомодовому волокну (TCF-142-M) или до 40 км по одномодовому (TCF-142-S), с поддержкой кольцевой и точка-точка топологий.

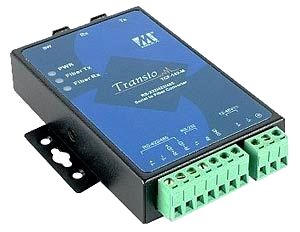

Конвертер последовательных интерфейсов в оптику TCF-142

Модели семейства

TCF-142-MМногомодовое оптоволокно, дальность до 5 км.

Скорость передачи	300 бит/с … 921,6 Кбит/с (без настройки, конвертер не обрабатывает сигнал)
Оптика	длина волны 850 нм; мощность передатчика > -5 дБм; чувствительность приёмника -20 дБм
Питание	12…48 В постоянного тока; энергопотребление 100 мА при 12 В; токовая защита 1,1 А; защита от обратной полярности
Температура/влажность	0…60 °C (T-модели -40…75 °C), влажность 5…95 %; хранение -20…85 °C
Габариты/масса	67×100×22 мм, алюминиевый корпус 1 мм, 140 г
Кольцо	до 100 км суммарной протяжённости оптоволоконного кольца

TCF-142-SОдномодовое оптоволокно, дальность до 40 км.

Оптика

мощность передатчика > -5 дБм; чувствительность приёмника -25 дБм

Как это работает и подключается

Конвертер автоматически определяет полярность питания и не требует настройки скорости передачи — он не обрабатывает сигнал, только преобразует его в оптику и обратно.
Терминальный резистор 120 Ом включается/выключается переключателем SW3; внутренний блок DIP-2 настраивает резисторы pull high/low (150 кОм по умолчанию или 1 кОм).

Монтаж

Для кольцевой топологии все устройства сначала отключают от питания и настраивают в режим Ring, проверяют кабели и только потом подают питание; если после включения LED Rx горят постоянно на всех конвертерах — переподключить питание одного из них.
SW1 и SW2 блока DIP-2 должны быть установлены в одинаковое положение (оба ON или оба OFF).

Примеры

Кольцевая топология RS-485

DIP-переключатель SW4 в положение «On» настраивает конвертер в режим Ring; Tx каждого TCF-142 подключается к Rx соседнего, формируя кольцо. Режим применим только для полудуплексных приложений.

Точка-точка RS-232/422/485

Переключатели SW1/SW2 задают тип последовательного соединения: RS-232, RS-422, 4-проводной или 2-проводной RS-485.

Частые вопросы

На каком расстоянии работает TCF-142?

До 5 км по многомодовому волокну (TCF-142-M) или до 40 км по одномодовому (TCF-142-S).

Нужно ли настраивать скорость передачи данных?

Нет, устройство работает на любой скорости от 300 бит/с до 921,6 Кбит/с без настройки.

Нюансы и грабли

Максимальная протяжённость оптоволоконного кольца при использовании TCF-142 — 100 км суммарно, не на каждый сегмент.
Режим Ring Mode работает только для полудуплексных приложений (например, многоточечная связь по RS-485) — для полного дуплекса кольцо не годится.
Расширенный диапазон температур -40…75 °C — только у моделей с литерой T в конце обозначения.

Документация

Moxa — TCF-142-M(-T), TCF-142-S(-T), конвертеры последовательных интерфейсов RS-232/422/485 в оптику, краткое руководство по установке, 8-е издание, июль 2006
