NAPCO · Комбинированные извещатели движения (ИК + СВЧ)

C100 — комбинированный ИК+СВЧ-извещатель с 12 режимами чувствительности

Адаптивный извещатель, комбинирующий пассивный ИК и микроволновый каналы. Сам выбирает один из 12 режимов чувствительности и проверяет оба канала.

Модели семейства

C100STEСерия C100ST, США: 9,1×10,6 м.

Зона	9,1×10,6 м
Питание	10,6–16 В DC
Ток	28 мА (покой/тревога) при 12 В
Реле	Form A, нормально замкнутое, около 3 с; 100 мА, 24 В DC
Самотест	каждые 11–16 ч
Высота	до 3,6 м; для животных 2,1 м
Температура	-10…+50 °C
Габариты	8,4×6,4×4,8 см
Масса	142 г
По инструкции WI862A (1/03): зона	30×35 футов (стандартная широкоугольная линза: 18 зон, 40 лучей, угол обзора 85°)
По инструкции WI862A: питание и ток	фильтрованное 12 В DC, покой 33 мА, тревога 35 мА
По инструкции WI862A: реле	Form A, нормально замкнутое, около 4 с; 100 мА, 24 В DC с внутренним резистором 10 Ом
По инструкции WI862A: монтаж	на стене или в углу, высота от 6 до 10 футов (рекомендуется 6…8 футов, минимум 6)
По инструкции WI862A: габариты и масса	4,5″×2,5″×1,7″ (11,4×6,4×4,3 см), в упаковке 7 унций (198 г)
Выход неисправности	открытый коллектор с резистором 39 Ом, до 20 мА (там, где есть)
Вход статуса	панель снята с охраны — более 5 В; на охране — менее 1,5 В (там, где есть)

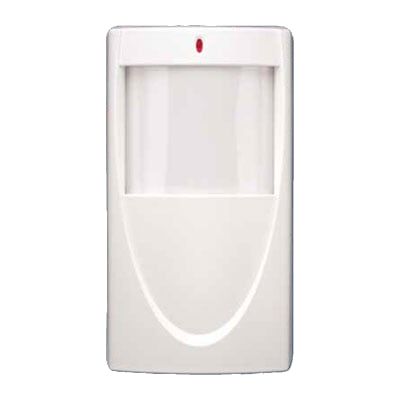

C100STE52 / C100STE11Европейская и британская модели серии C100ST.

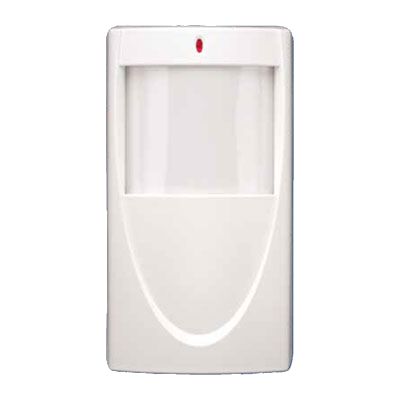

C100STLRE / C100STLRE52 / C100STLRE15Серия C100STLR: 15,2×12,2 м, США / Европа / Великобритания.

Зона	15,2×12,2 м
По инструкции WI862A: зона	50×40 футов (широкоугольная линза)
Линзы	Barrier (LENS818) и Long-Range Pet Alley (LENS840) требуют установки перемычки LENS

Как это работает и подключается

Извещатель после включения стартует в самом чувствительном режиме 1 и сам переключается вплоть до режима 12 (самый устойчивый).
Тревога подтверждается двумя технологиями: ИК и СВЧ.
Каждые 11–16 часов извещатель сам проверяет оба канала; неисправность передаётся в систему.
Тревога выдаётся, только когда ИК и СВЧ срабатывают одновременно; СВЧ не боится света, сквозняков и перепадов температуры, но чувствителен к сильным вибрациям и проходит через неметаллические стены и окна; ИК стен и окон не проходит.
Режим «4 импульса» — наименее чувствительный, для тяжёлых условий и помещений с животными: для тревоги нужно пересечь несколько пар лучей; включается установкой перемычек PIR и MW вместе.
Режим быстрой реакции: если клемму 5 (Status) подключить к выходу статуса панели, на снятом с охраны объекте извещатель не адаптируется и работает в быстром режиме (панель на охране должна давать на этом выходе низкий уровень).
Блок перемычек: LENS (только для линз Barrier и Long-Range Pet Alley), LED (отключение светодиода тревоги), PIR (проходной тест ИК), ALARM (рабочий режим, светодиод показывает одновременное срабатывание), MW (проходной тест СВЧ).

Монтаж

Монтаж на стене или в углу, до 3,6 м; для животных рекомендуется 2,1 м.
Питание — фильтрованное 10,6–16 В DC с резервом от аккумулятора прибора.
Опционально кронштейн SVLBKT даёт поворот на 180°; сменные линзы: Pet Alley, Barrier, Long Range.
Предпочтителен угловой монтаж — зона шире; поверхность жёсткая, без вибраций; извещатель ставят так, чтобы нарушитель пересекал зону поперёк, а не шёл прямо на него или от него; корпус открывают отвёрткой в пазе снизу, лишние выбивные отверстия заделывают поставляемым герметиком, в левый нижний угол при угловом монтаже отверстие не использовать.
Клеммы: 1 (+) и 2 (−) — питание 12 В DC от прибора с аккумулятором; 3 и 4 — тревожное реле Form A, нормально замкнутое: открывается при тревоге или потере питания; в варианте Form C: 3 — NC, 4 — общий, 5 — NO; 5 — Status и 6 — Trouble там, где они есть; 7 и 8 — тампер (по заказу).
Шкалу высоты (6…10 футов) выставляют сдвигом платы под ней: винтом фиксации, по высоте установки; для уменьшения мёртвой зоны под извещателем плату поднимают на метку выше фактической высоты.
Боковая подстройка лучей — до 6° в каждую сторону (метки A, B, C на линзе у левого края верхней направляющей): B — прямо, A — 6° вправо, C — 6° влево.
Дальность СВЧ ставят минимальной: перемычка MW, регулятор в среднее положение, проходной тест, дальность увеличивают или уменьшают по часовой стрелке/против; в конце вернуть перемычку в положение ALARM или LED.
Время «успокоения» после подачи питания — 1 минута; светодиод при успешном самотесте гаснет примерно через 1 минуту; частое мигание — неисправность.
Проверка зоны: проходной тест с перемычкой PIR, затем MW, затем ALARM, обязательно с установленной крышкой; охват проверяют по дальности и по ширине; тест на помехи — выйти из зоны, при тревоге закрыть линзу картоном: если тревога остаётся, причина не в помехах; включённые обогреватели и кондиционеры должны работать при проверке.
Закрывать лишнюю зону можно маскировочной фольгой из комплекта: на внутреннюю рифлёную сторону сегмента линзы, затем прижать кончиком шариковой ручки; после маскировки зону проверить заново.
Сменные линзы: Pet Alley (LENS817) — зона нечувствительности над полом, плату сдвигают в нижнее положение; Barrier (LENS818) — «невидимый забор», делит зону на две части; Long-Range Pet Alley (LENS840); линзу ставят рифлёной стороной внутрь, винты зажима не перетягивать.
Зону рекомендуется проверять не реже раза в год; NAPCO советует проверять всю систему раз в неделю.

Примеры

Помещение с помехами

Адаптивный алгоритм подавляет обогреватели, вентиляторы, шторы, солнечный свет.

Дальний зал

Серия C100STLR с зоной 15,2×12,2 м.

Частые вопросы

Сколько режимов чувствительности?

12, выбираются автоматически.

Как часто самотест?

Раз в 11–16 часов.

Что значит перемычка LENS?

Её ставят только при линзах Barrier и Long-Range Pet Alley (и если извещатель направлен в узкий проём, где используется одна пара лучей).

Как подключить к панели?

Питание 12 В на клеммы 1 (+) и 2 (−), нормально замкнутое тревожное реле — на клеммы 3 и 4; по желанию Trouble (6) и Status (5).

Нюансы и грабли

Реле 100 мА, 24 В DC, внутренний резистор 10 Ом.
Дальность регулируется потенциометром при проходном тесте.
Тампер сообщает о вскрытии корпуса.
Расхождение: инструкция WI862A (1/03) и спецлист дают разные цифры: ток 33/35 мА против 28 мА, время реле около 4 с против 3 с, масса 198 г против 142 г, габариты 11,4×6,4×4,3 см против 8,4×6,4×4,8 см, высота 6…10 футов против 3,6 м. Скорее всего, документы относятся к разным ревизиям прибора; проверяйте по этикетке и заводской документации.
После проходного теста перемычку обязательно верните в положение ALARM или LED: реле тревоги работает только в этих двух положениях, иначе контур останется в тревоге.
В инструкции нет проверки СВЧ на помехи окружающей среды — проверяется только ИК-часть.
Не оставляйте незаделанные выбивные отверстия: сквозняки и насекомые мешают работе.

Документация

NAPCO — Specification Sheet C100
NAPCO — C-100 Series Installation Instructions WI862A (1/03)
