NV 8516 / NV 8524 — сенсорная клавиатура для панелей NAVIgard

Кодонаборник на 12 кнопок в пластиковом корпусе с оргстеклом: постановка/снятие с охраны, индикация зон и расширение входов/выходов панелей NV 8704/8804/206/205/204.

Модели семейства

NV 851616 светодиодов зон, 2 многофункциональных входа/выхода I/O.

Питание	9…15 В постоянного тока
Максимальный потребляемый ток	0,1 А
Ток на выходах I/O1-I/O2	не более 0,3 А
Ток на выходе +12Vout	не более 1 А
Напряжение на входах IN1-IN4	не более 15 В
Проводные зоны/выходы	2/0 или 0/2
Габариты / масса	не более 141×101×24 мм / 0,16 кг
Температура	0…+35 °C
Влажность	не более 90 %
Подключение к NV 8704	до 16 клавиатур; к NV 206/205/204 — по одной
Расстояние до панели	50 м на кабеле 4×0,2 мм (больше — кабелем 4×0,5 мм)

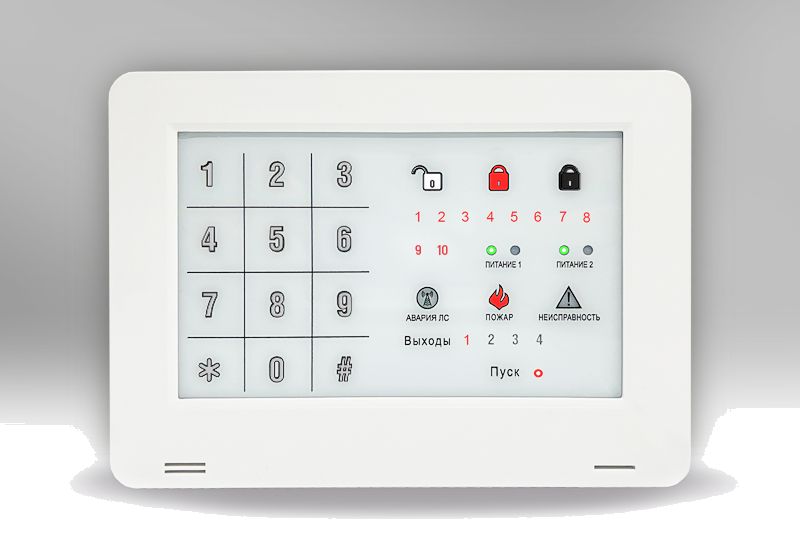

NV 85245 индикаторов состояния (без 16 светодиодов зон), 2 многофункциональных входа/выхода I/O.

Питание	12 В номинал
Максимальный потребляемый ток	300 мА
Многофункциональные входа/выхода I/O	2
Напряжение на входах IN1-IN2	не более 15 В
Габариты	140×100×22 мм
Температура	0…+35 °C
Влажность	не более 90 %

Как это работает и подключается

Настройка панели (NV 8704/8804/206/205/204) клавиатурами не выполняется — только программа NV Pro; клавиатура работает с уже настроенной панелью.
Горячие клавиши NV 8516: *1+код — обход зон, *2 — просмотр неисправностей, *5+мастер-код — программирование кодов, *70 — сброс пожарных датчиков, *71+мастер-код — очистка журнала, *72+код — принудительная постановка, *77+мастер-код — программирование клавиатуры.
При потере связи с панелью более 1 минуты (время задержки на неисправность) клавиатура NV 8516 подаёт частый звуковой сигнал; при нажатии клавиш в этот период — длинный сигнал.
Демонстрационный режим (перемычка C) позволяет настроить яркость подсветки и цвет кодонаборника без подключения к панели.

Монтаж

Клавиатура устанавливается только внутри помещений; эксплуатация в условиях вибрации не допускается.
Все подключения и монтаж — только при отключённом напряжении питания.
К GSM-GPRS передатчику NV 8704 подключается до 16 клавиатур NV 8516 4-проводным кабелем; к NV 206/204/205 — по одной клавиатуре.
Не рекомендуется подключать несколько устройств системной шины последовательно на одну линию; в сложных условиях помех — экранированный кабель.

Примеры

Пульт у входа

Постановка/снятие всей панели или отдельных разделов, индикация состояния зон и неисправностей.

Расширение входов/выходов

Контакты I/O1-I/O2 клавиатуры NV 8516 можно настроить в NV Pro как до 2 входов или до 2 выходов панели.

Частые вопросы

Чем NV 8524 отличается от NV 8516?

У NV 8524 только 5 индикаторов состояния вместо 16 светодиодов зон NV 8516; оба — сенсорные клавиатуры на 12 кнопок в похожем пластиковом корпусе для тех же панелей NV 204/205/206/216/8704/8804.

Сколько клавиатур NV 8516 можно подключить к одной панели?

До 16 — к NV 8704; по одной — к NV 206, NV 205 или NV 204.

Нюансы и грабли

При программировании контакт I/O клавиатуры NV 8516 запрещено указывать одновременно как вход и выход — это может привести к выходу изделия из строя.
Несколько клавиатур с одинаковым адресом на одной шине дают ту же индикацию неисправности, что и потеря связи — сначала проверяйте адреса клавиатур (меняются в режиме программирования, п. 10.1 РЭ), а не саму шину.
«Снятие под принуждением» — специальный код 63 у NV 8516/8704, отправляющий скрытое сообщение на ПЦН при снятии; не путать с обычным кодом пользователя при настройке.
