Кросс 110 типа NETLAN: блок EC-110BA50 на 50 пар и коннекторы EC-110C4-100

Настенный блок 110 на 50 пар без ножек и коннекторы 110 Кат.5е на 4 пары: блок принимает разделанные пары, коннектор врезается в них и даёт розеточную часть для шнура.

Модели семейства

EC-110BA50Блок NETLAN 110, 50 пар, без ног.

Количество пар	50
Тип	110
Монтаж	настенный, без ног
Материал	пластик, соответствует UL 94V-0
Цвет	белый
Габариты	216x42x71 мм
Комплектация	настенный блок, 1 шт.
Температуры, °C	хранение от -40 до +70; эксплуатация от 0 до +70

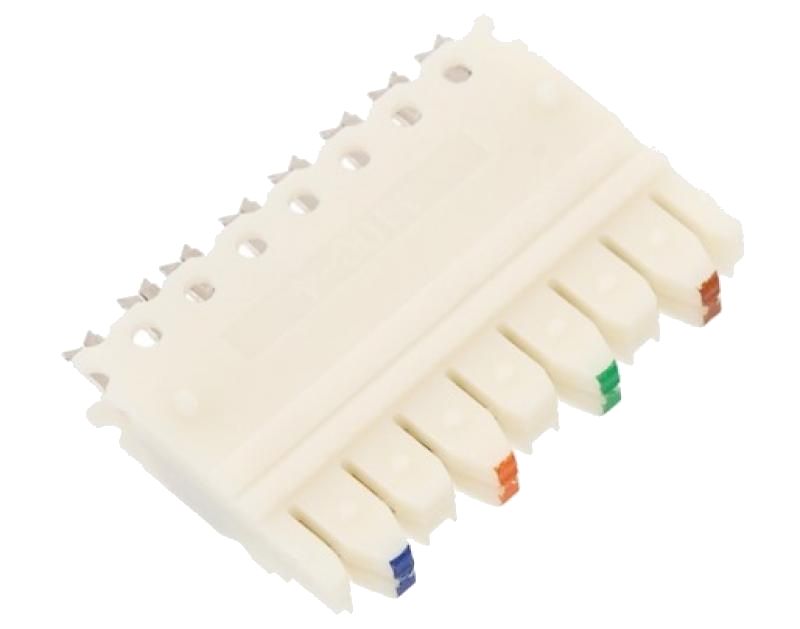

EC-110C4-100Коннектор NETLAN 110, Кат.5е, 4 пары, уп-ка 100 шт.

Количество пар	4
Категория, полоса	5е; 100 МГц
IDC-контакты	110/KRONE
Монтаж	на блоки и панели 110
Материал	пластик, соответствует UL 94V-0
Цвет	белый
Габариты	30,5x7,5x23,5
Упаковка	100 штук в полиэтиленовом пакете
Температуры, °C	хранение от -40 до +70; эксплуатация от 0 до +70

Как это работает и подключается

Кросс 110 типа применяется для разделки кабелей, соединения или разветвления кабельных сегментов; преимущество — можно коммутировать каждую отдельную пару.
Пары разводятся на блоке; на блок ставится коннектор, который врезается ножами в провода. Верхняя сторона коннектора — розеточная часть для коммутационных шнуров или разделки другого кабеля.
На монтажных пазах блока метки через каждые 5 пар; у блока есть маркировочная этикетка со съёмным прозрачным держателем. На коннекторах нанесены цветные метки для каждой пары.

Монтаж

Блок EC-110BA50 — настенный, без ног (габариты 216x42x71 мм).
Сначала разводят на блоке отдельные пары горизонтального или магистрального кабеля, затем устанавливают коннекторы.
Коннектор ставится одной стороной на блок и врезается ножами в провода — по цветным меткам на коннекторе.
Коннектор EC-110C4-100 рассчитан на 4 пары; блок на 50 пар (по метке через каждые 5 пар) — считайте, сколько коннекторов нужно на нужное число пар.

Примеры

Кросс на стене

Блоки 110 обычно монтируются непосредственно на стену; на них разделываются кабели различных подсистем.

Консолидационная точка

Страница называет возможное применение системы из блока и коннекторов 110 — консолидационная точка.

Частые вопросы

Одно ли это изделие?

Нет, это две части одной системы: блок EC-110BA50 и коннекторы EC-110C4-100, которые ставятся на блок.

Какая категория коннекторов?

5е, полоса 100 МГц, 4 пары на коннектор.

Нюансы и грабли

В списке поддерживаемых приложений коннектора написано «110BASE-T» — похоже на опечатку 10BASE-T; ориентироваться на категорию 5е и стандарты ISO/IEC 11801, EN 50173, TIA/EIA-568.
Блок поставляется поштучно без коннекторов, коннекторы — упаковкой по 100 шт.: это разные артикулы, заказывать вместе.
Инструмент для заделки на страницах этих изделий не описан.
