Кабель коаксиальный 75 Ом RG-6 и RG-11 NETLAN EC-C2
Коаксиальные кабели 75 Ом с центральной жилой из омеднённой стали: RG-6 и RG-11, внутренние в ПВХ и внешние в полиэтилене, в том числе RG-11 с тросом.
Модели семейства
EC-C2-21123B-BK-3Коаксиальный, RG-11 (75 Ом), внешний, PE -40C, одножильный CCS (омедненная сталь), черный, 305м.
| Волновое сопротивление | 75 Ом |
| Центральная жила | Сталь, плакированная медью (содержание меди не менее 17%); диаметр 1,63 мм |
| Изоляция | вспененный полиэтилен, диаметр 7,11 мм |
| Экраны | Алюминиевая фольга, площадь покрытия 100%; Оплетка из алюминиевой проволоки (16х6х0.12мм), площадь покрытия 47% |
| Оболочка | Полиэтилен (PE); диаметр 10,16 мм |
| Применение | Для внешней прокладки |
| Погонная масса | 65,2 кг/км |
| Ёмкость | 52 пФ/м |
| Затухание, дБ/100 м (макс.) | 50 МГц: 4,5; 100 МГц: 6,1; 200 МГц: 9,5; 500 МГц: 13,3; 1000 МГц: 15,1 |
| Температуры, °C | Хранение от -40 до +60. Прокладка от 0 до +50. Эксплуатация от -40 до +60 |

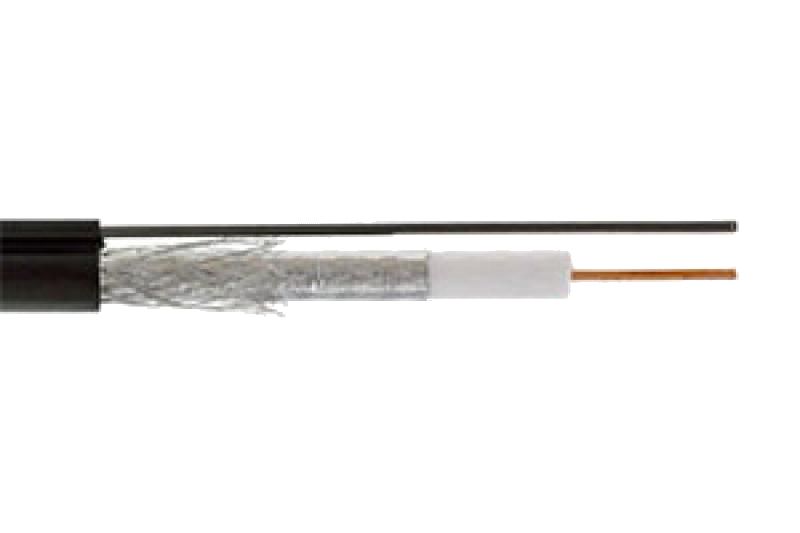

EC-C2-21123D-BK-3Коаксиальный, RG-11 (75 Ом), внешний с тросом, PE -40C, одножильный CCS (омедненная сталь), черный, 305м.
| Волновое сопротивление | 75 Ом |
| Центральная жила | Сталь, плакированная медью (содержание меди не менее 17%); диаметр 1,63 мм |
| Изоляция | вспененный полиэтилен, диаметр 7,11 мм |
| Экраны | Алюминиевая фольга, площадь покрытия 100%; Оплетка из алюминиевой проволоки (16х6х0.12мм), площадь покрытия 47% |
| Оболочка | Полиэтилен (PE); диаметр 10,16 / 3,5 мм |
| Применение | Для внешней прокладки, подвесная конструкция |
| Погонная масса | 82 кг/км |
| Ёмкость | 52 пФ/м |
| Затухание, дБ/100 м (макс.) | 50 МГц: 4,5; 100 МГц: 6,1; 200 МГц: 9,5; 500 МГц: 13,3; 1000 МГц: 15,1 |
| Температуры, °C | Хранение от -40 до +60. Прокладка от 0 до +50. Эксплуатация от -40 до +60 |
EC-C2-32123A-WT-1Коаксиальный, RG-6 (75 Ом), внутренний, PVC, одножильный CCS (омедненная сталь), белый, 100м.
| Волновое сопротивление | 75 Ом |
| Центральная жила | Сталь, плакированная медью (содержание меди не менее 17%); диаметр 1,02 мм |
| Изоляция | вспененный полиэтилен, диаметр 4,75 мм |
| Экраны | Алюминиевая фольга, площадь покрытия 100%; Оплетка из алюминиевой проволоки (16x5х0,12мм), площадь покрытия 60% |
| Оболочка | Поливинилхлорид (PVC); диаметр 6,8 мм |
| Применение | Для внутренней прокладки |
| Погонная масса | 39 кг/км |
| Ёмкость | 52 пФ/м |
| Затухание, дБ/100 м (макс.) | 50 МГц: 4,8; 100 МГц: 5,8; 200 МГц: 7,9; 400 МГц: 11,8; 800 МГц: 17,3; 900 МГц: 19,0 |
| Температуры, °C | Хранение от -60 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |

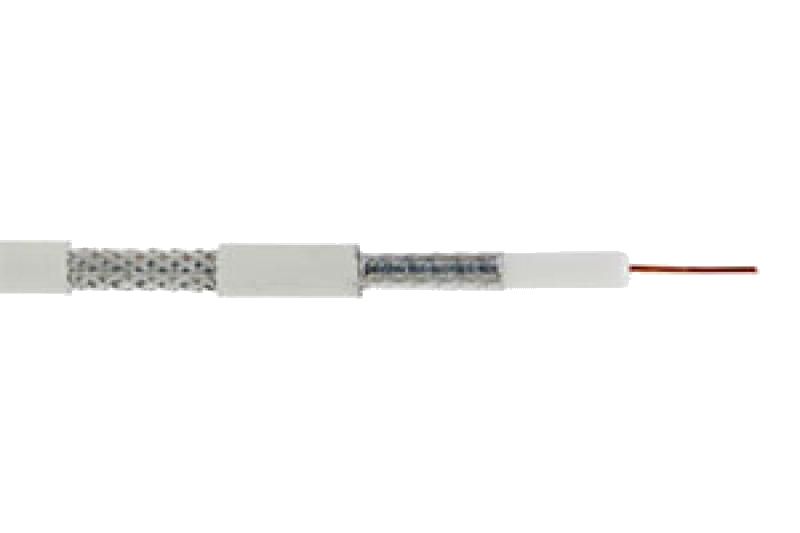

EC-C2-32123A-WT-3Коаксиальный, RG-6 (75 Ом), внутренний, PVC, одножильный CCS (омедненная сталь), белый, 305м.
| Волновое сопротивление | 75 Ом |
| Центральная жила | Сталь, плакированная медью (содержание меди не менее 17%); диаметр 1,02 мм |
| Изоляция | вспененный полиэтилен, диаметр 4,75 мм |
| Экраны | Алюминиевая фольга, площадь покрытия 100%; Оплетка из алюминиевой проволоки (16x5х0,12мм), площадь покрытия 60% |
| Оболочка | Поливинилхлорид (PVC); диаметр 6,8 мм |
| Применение | Для внутренней прокладки |
| Погонная масса | 39 кг/км |
| Ёмкость | 52 пФ/м |
| Затухание, дБ/100 м (макс.) | 50 МГц: 4,8; 100 МГц: 5,8; 200 МГц: 7,9; 400 МГц: 11,8; 800 МГц: 17,3; 900 МГц: 19,0 |
| Температуры, °C | Хранение от -60 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |

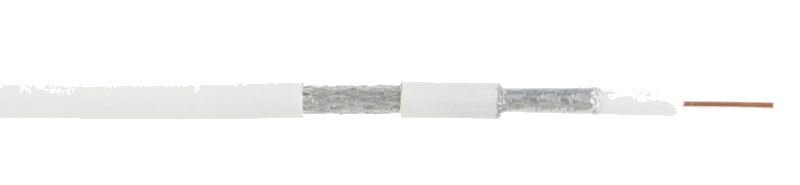

EC-C2-21123A-WT-3Коаксиальный, RG-11 (75 Ом), внутренний, PVC нг(A), одножильный CCS (омедненная сталь), белый, 305м.
| Волновое сопротивление | 75 Ом |
| Центральная жила | Сталь, плакированная медью (содержание не менее 17%); диаметр 1,63±0,02 мм |
| Оболочка | Поливинилхлорид (PVC); диаметр 10,16±0,03 мм |
| Применение | Для внутренней прокладки |
| Погонная масса | 85,2 кг/км |
| Растягивающее усилие | не более 400 Н |
| Температуры, °C | Хранение от -60 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |
| Длина в упаковке | 305 м |

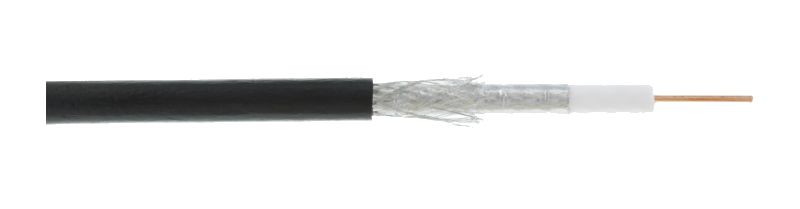

EC-C2-32123B-BK-3Коаксиальный, RG-6 (75 Ом), внешний, PE до -40C, одножильный CCS (омедненная сталь), черный, 305м.
| Волновое сопротивление | 75 Ом |
| Центральная жила | Сталь, плакированная медью (содержание не менее 17%); диаметр 1,024 мм |
| Оболочка | Полиэтилен (PE); диаметр 6,8 мм |
| Применение | Для внешней прокладки |
| Погонная масса | 65,5 кг/км |
| Растягивающее усилие | не более 1000 Н |
| Температуры, °C | Хранение от -40 до +60. Прокладка от 0 до +50. Эксплуатация от -40 до +60 |
| Длина в упаковке | 305 м |
Как это работает и подключается
- Коаксиальный кабель состоит из двух соосных проводников — центрального и внешнего (экрана) — и служит для передачи высокочастотных сигналов.
- Два экрана: алюминиевая фольга и оплётка из алюминиевой проволоки; площадь покрытия — в таблицах моделей.
Монтаж
- Радиус изгиба у моделей с указанным значением (см. страницы): при прокладке не менее 12 D, при эксплуатации не менее 15 D.
- Растягивающее усилие ограничено и различается по моделям: RG-6 внутренний и RG-11 внутренний — не более 400 Н, RG-6 внешний (EC-C2-32123B-BK-3) — не более 1000 Н, RG-11 внешний — не более 1000 Н, RG-11 с тросом — не более 5000 Н.
- Температура прокладки — от 0 до +50 °C у всех моделей; эксплуатация внутренних исполнений в ПВХ — от -20 до +60 °C, внешних в полиэтилене — от -40 до +60 °C.
- Внутренние исполнения в ПВХ не использовать снаружи: для внешней прокладки — исполнения «Для внешней прокладки» в полиэтилене (RG-6 EC-C2-32123B-BK-3, RG-11 EC-C2-21123B-BK-3, RG-11 с тросом).
Примеры
Сети кабельного телевидения
Страница называет применение RG-6 и RG-11 в сетях кабельного телевидения для передачи высокочастотных сигналов.
Подвес между зданиями
RG-11 с тросом — подвесная конструкция: для подвеса между зданиями и сооружениями и на опорах воздушных линий связи.
Частые вопросы
Чем RG-6 отличается от RG-11 в этой серии?
Диаметром центральной жилы и кабеля, оболочкой (ПВХ и полиэтилен) и назначением; и RG-6, и RG-11 бывают как для внутренней, так и для внешней прокладки, RG-11 — ещё и с тросом.
Какое волновое сопротивление?
75 Ом у всех моделей папки.
Нюансы и грабли
- Затухание в таблицах заявлено на разных частотных точках для RG-6 и RG-11 — сравнивать модели только на одной частоте; у EC-C2-21123A-WT-3 и EC-C2-32123B-BK-3 затухание на их страницах не приведено.
- RG-6 внутренний поставляется двумя длинами (100 м и 305 м): это разные артикулы одного кабеля — сверять по артикулу.
- RG-11 и RG-6 есть и внутренние (белый, ПВХ), и внешние (чёрный, полиэтилен): по одному «RG-11» или «RG-6» исполнение не определить — смотреть артикул и «Применение».
