NETLAN · вставки Mosaic и корпуса розеток

Вставки Mosaic, лицевая панель и корпуса настенных розеток NETLAN под модули Keystone

Пластиковые вставки Mosaic 22,5x45 и 45x45 мм со шторкой под модуль Keystone, заглушка, настенная панель с подрамником и корпуса настенных розеток на 1 и 2 модуля.

Вставки Mosaic и корпуса розеток NETLAN под Keystone

Модели семейства

EC-IMH-1-WT-10Вставка NETLAN типа Mosaic 22,5x45мм, 1 порт, под модули-вставки типа Keystone, со шторкой, белая, уп-ка 10 шт.

Размер (ШxВxГ)	22,5 x 45,0 x 22,0 мм
Монтаж	лицевая панель, боксы и суппорты настенных коробов с окошками Mosaic 45x45 мм
Материал	пластик, соответствует UL94V-0
Цвет	белый
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

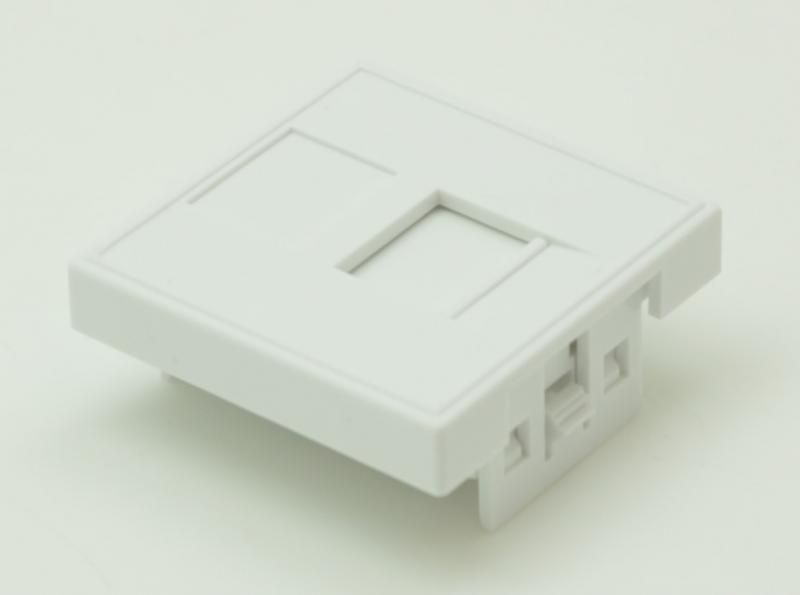

EC-IMF-1-WT-10Вставка NETLAN типа Mosaic 45x45мм, 1 порт, под модули-вставки типа Keystone, со шторкой, белая, уп-ка 10 шт.

Размер (ШxВxГ)	45,0 x 45,0 x 20,0 мм
Монтаж	лицевая панель, боксы и суппорты настенных коробов с окошками Mosaic 45x45 мм
Материал	пластик, соответствует UL94V-0
Цвет	белый
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

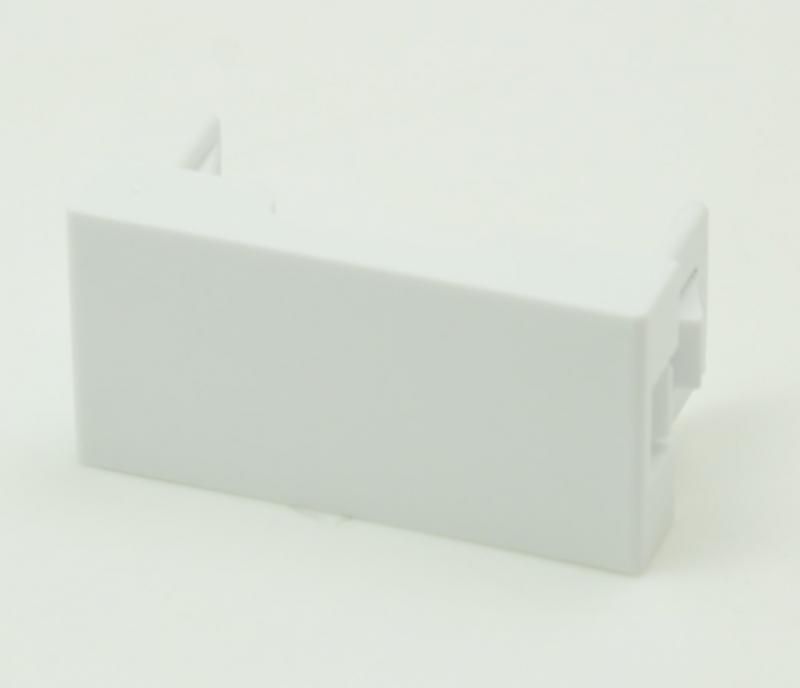

EC-IMH-0-WT-10Вставка-заглушка NETLAN типа Mosaic 22,5x45мм, белая, уп-ка 10 шт.

Размер (ШxВxГ)	22,5 x 45,0 x 22,0 мм
Монтаж	лицевая панель, боксы и суппорты настенных коробов с окошками Mosaic 45x45 мм
Материал	пластик, соответствует UL94V-0
Цвет	белый
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

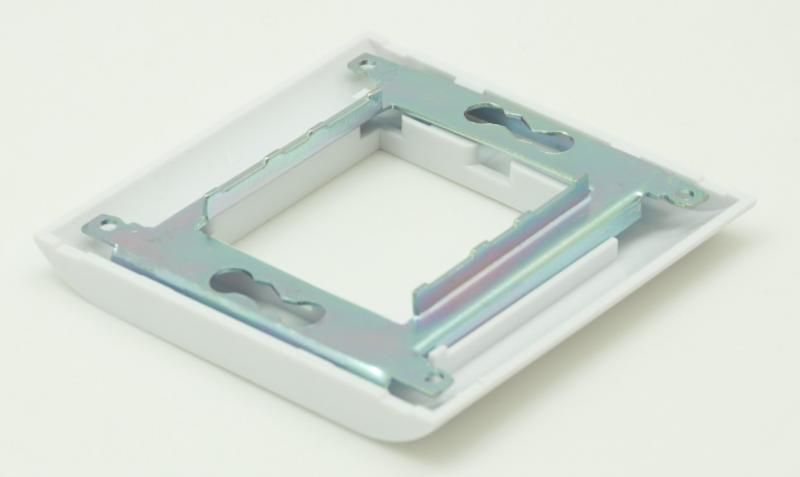

EC-FPM-1-WT-10Настенная лицевая панель NETLAN под 1 вставку Mosaic, 45x45, с подрамником, белая, уп-ка 10 шт.

Размер (ШxВxГ)	80,0 x 80,0 x 10,0 мм
Монтаж	настенный, с металлическим подрамником
Материал каркаса	соответствует UL94V-0
Цвет	белый
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

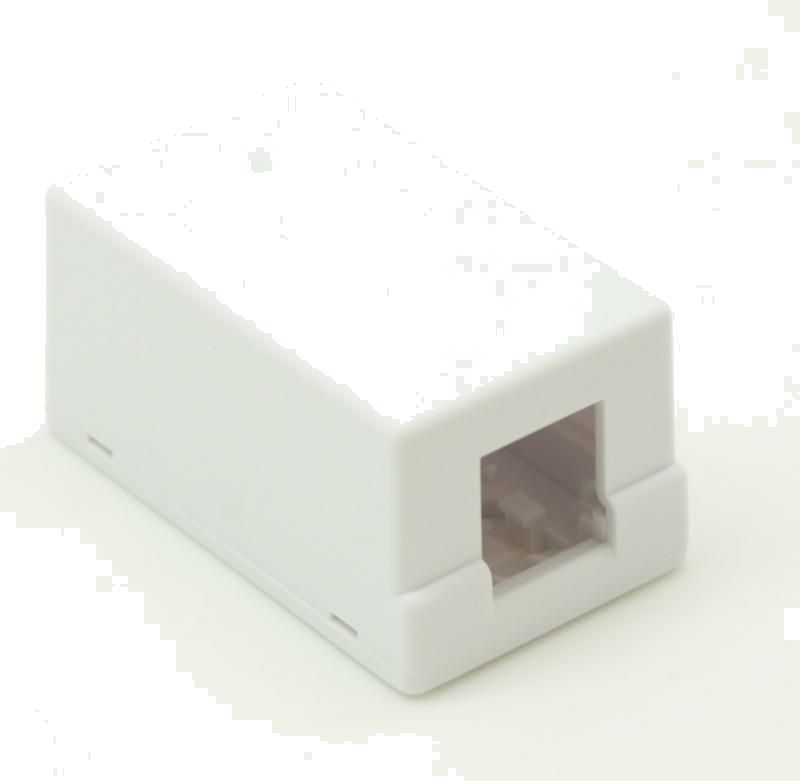

EC-UWO-1KJ-WT-10Корпус настенной розетки NETLAN, под 1 модуль-вставку типа Keystone, белый, уп-ка 10 шт.

Размер (ШxВxГ)	32,0 x 27,0 x 56,0 мм
Монтаж	настенный
Материал	пластик, соответствует UL94V-0
Цвет	белый
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

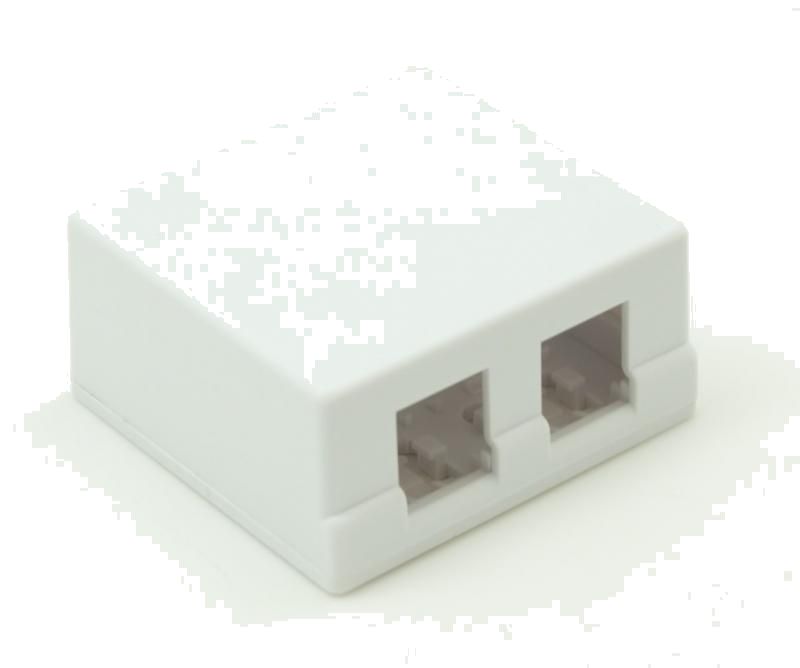

EC-UWO-2KJ-WT-10Корпус настенной розетки NETLAN, под 2 модуля-вставки типа Keystone, белый, уп-ка 10 шт.

Размер (ШxВxГ)	60,0 x 27,0 x 56,0 мм
Монтаж	настенный
Материал	пластик, соответствует UL94V-0
Цвет	белый
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

Как это работает и подключается

Система из двух частей: сами модули Keystone (RJ45, телефонные, оптические, коаксиальные) и то, что их держит — корпус розетки или вставка Mosaic.
Вставки Mosaic 1 порт (22,5x45 и 45x45 мм) — со шторкой, под модуль Keystone. Заглушка закрывает окно без модуля.
Лицевая панель EC-FPM-1-WT-10 — под 1 вставку Mosaic 45x45, настенная, с металлическим подрамником.

Монтаж

Монтаж вставок Mosaic — в лицевую панель, боксы и суппорты настенных коробов с окошками Mosaic 45x45 мм.
Корпус настенной розетки (на 1 или 2 модуля Keystone) монтируется на стену.
Температура монтажа — от 0 до +50 °C, эксплуатации — от -10 до +60 °C.

Примеры

Розетка СКС на рабочем месте

Корпуса настенных розеток предназначены для простых домашних сетей и для СКС: в них ставятся модули Keystone любой конфигурации — RJ45, телефонные, оптические или коаксиальные.

Набор в системе Mosaic

Вставки Mosaic ставятся в лицевую панель, боксы и суппорты настенных коробов с окошками Mosaic 45x45 мм; свободные места закрываются вставкой-заглушкой.

Частые вопросы

Что ставить в корпус и вставку?

Модуль Keystone; корпус — на 1 или 2 модуля (EC-UWO-1KJ-WT-10, EC-UWO-2KJ-WT-10).

Это те же розетки, что EC-UWO-1/2?

Нет: EC-UWO-1-UD2 и EC-UWO-2-UD2 — готовые розетки с разъёмами (карточка netlan-ec-uwo); здесь — пустые корпуса и вставки под модули Keystone.

Нюансы и грабли

Страницы вставок Mosaic не приводят категорию, порты и схему: они только держат модуль — характеристики линии определяет сам модуль Keystone.
Вставка 22,5x45 мм и вставка 45x45 мм — разные артикулы разной ширины; заглушка есть только в размере 22,5x45 мм.
Все артикулы поставляются упаковкой по 10 шт.
