Проходные кабельные соединители NETLAN EC-UCB Кат.5e: RJ45-RJ45 и IDC-IDC
Неэкранированные проходные соединители Кат.5е для наращивания и ремонта постоянной линии: с двумя разъёмами RJ45 (чёрный, белый) и с врезными IDC-контактами Krone (чёрный).
Модели семейства
EC-UCB-55-UD2-BK-10Кабельный соединитель NETLAN RJ45-RJ45 (8P8C), Кат.5e, неэкранированный, черный, уп-ка 10шт.
| Категория, полоса | 5e; 100 МГц |
| Исполнение | неэкранированное |
| Способ соединения | через коннекторы |
| Тип портов | RJ45/8P8C-RJ45/8P8C |
| Схема разводки | T568A/B |
| Цвет | черный |
| Размеры (ШхВxГ) | 24x26x47 мм |
| Температуры, °C | хранение от -40 до +70; эксплуатация от 0 до +70 |

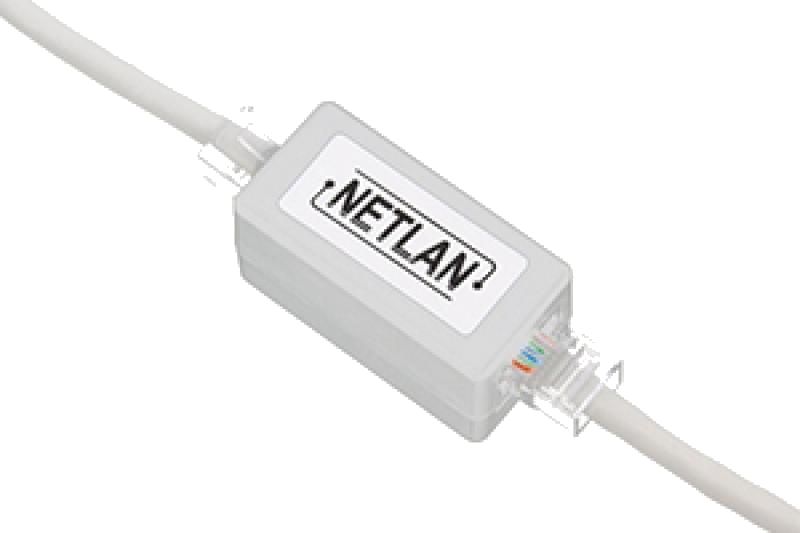

EC-UCB-55-UD2-WT-10Кабельный соединитель NETLAN RJ45-RJ45 (8P8C), Кат.5e, неэкранированный, белый, уп-ка 10шт.
| Категория, полоса | 5e; 100 МГц |
| Исполнение | неэкранированное |
| Способ соединения | через коннекторы |
| Тип портов | RJ45/8P8C-RJ45/8P8C |
| Схема разводки | T568A/B |
| Цвет | белый |
| Размеры (ШхВxГ) | 24x26x47 мм |
| Температуры, °C | хранение от -40 до +70; эксплуатация от 0 до +70 |

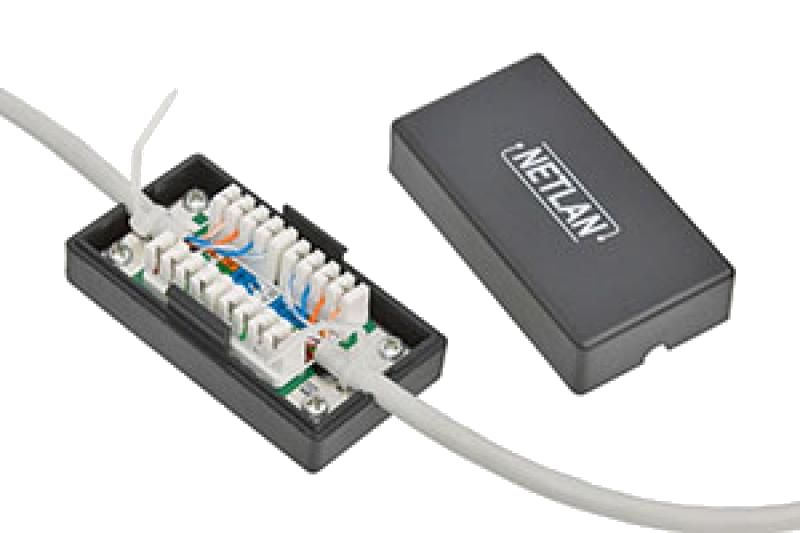

EC-UCB-IDC-UD2-BK-10Кабельный соединитель NETLAN IDC-IDC, Кат.5e, KRONE, T568A/B, неэкранированный, черный, уп-ка 10шт.
| Категория, полоса | 5e; 100 МГц |
| Исполнение | неэкранированное |
| Способ соединения | через IDC-контакты (Krone) |
| Схема разводки | T568A/B (прямая) |
| Монтаж | на липком основании / на шурупах |
| Цвет | черный |
| Размеры (ШхВxГ) | 36x26x66 мм |
| Температуры, °C | хранение от -40 до +70; эксплуатация от 0 до +70 |
Как это работает и подключается
- RJ45-RJ45: на концы двух кабельных сегментов обжимаются коннекторы, они вставляются в соединитель с двух сторон.
- IDC-IDC: провода врезаются в IDC-контакты (Krone) с обеих сторон, разводка по T568A/B.
- По описанию производителя IDC-контакты оказывают меньшее влияние на линию, чем соединители типа RJ45-RJ45, и подходят для линии с продолжительным сроком службы.
Монтаж
- Разводка кабеля по T568A или T568B.
- EC-UCB-IDC-UD2-BK-10 монтируется на липком основании или на шурупах.
- Для RJ45-RJ45 нужны коннекторы и устройство для обжима; для IDC-IDC — инструмент для врезных контактов.
- Эксплуатация — при температуре от 0 до +70 °C.
Примеры
Удлинение линии
Соединитель нужен, когда требуется удлинение или ремонт постоянной линии.
Переключение кабелей
RJ45-RJ45 создаёт разъёмный контакт — можно при необходимости легко переключить один кабель на другой.
Частые вопросы
Чем RJ45-RJ45 отличается от IDC-IDC?
Первый соединяет два кабеля через обжатые коннекторы и даёт разъёмное соединение, второй — врезными контактами Krone, с меньшим влиянием на линию.
Экранированные ли они?
Нет, все три артикула неэкранированные, Кат.5е, 100 МГц.
Нюансы и грабли
- В описании белого EC-UCB-55-UD2-WT-10 написано «выполнены в чёрном цвете» — это ошибка страницы: цвет по артикулу и характеристикам — белый.
- Заголовок страницы IDC-соединителя называет его «RJ45-RJ45 (8P8C)», хотя по артикулу, наименованию заказа и характеристикам это IDC-IDC — сверять по артикулу.
