Кабель витая пара F/UTP 4 пары Кат.5е NETLAN EC-UF004
Четырёхпарный экранированный (F/UTP) кабель категории 5е с медными жилами: внутренний в ПВХ и внешние в полиэтилене, в том числе с тросом.
Модели семейства
EC-UF004-5E-PE-BKF/UTP 4 пары, Кат.5е, внешний, PE -40C, одножильный, 100МГц, черный, 305м.
| Категория, экранирование | 5е; FTP |
| Пар | 4 |
| Жила | медь, одножильный, диаметр 0,47 мм |
| Оболочка | Полиэтилен (PE); цвет по названию товара: черный |
| Применение | Для внешней прокладки |
| Диаметр кабеля | 6,0 мм |
| Погонная масса | 31,1 кг/км |
| Сопротивление жилы постоянному току | 115 Ом/км |
| Температуры, °C | Хранение от -40 до +60. Прокладка от 0 до +50. Эксплуатация от -40 до +60 |
| Длина в упаковке | 305 м |

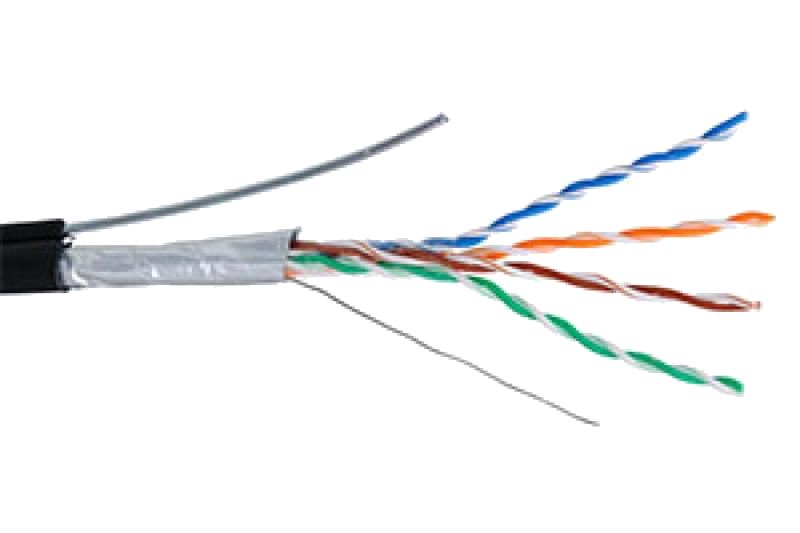

EC-UF004-5E-PE-SW-BKF/UTP 4 пары, Кат.5е, внешний с троссом, PE -40C, одножильный, 100МГц, черный, 305м.
| Категория, экранирование | 5е; FTP |
| Пар | 4 |
| Жила | медь, одножильный, диаметр 0,47 мм |
| Оболочка | Полиэтилен (PE); цвет по названию товара: черный |
| Применение | Для внешнейпрокладки,подвесная конструкция |
| Диаметр кабеля | 6,0/2,4 мм |
| Погонная масса | 31,1 кг/км |
| Сопротивление жилы постоянному току | 115 Ом/км |
| Температуры, °C | Хранение от -40 до +60. Прокладка от 0 до +50. Эксплуатация от -40 до +60 |
| Длина в упаковке | 305 м |

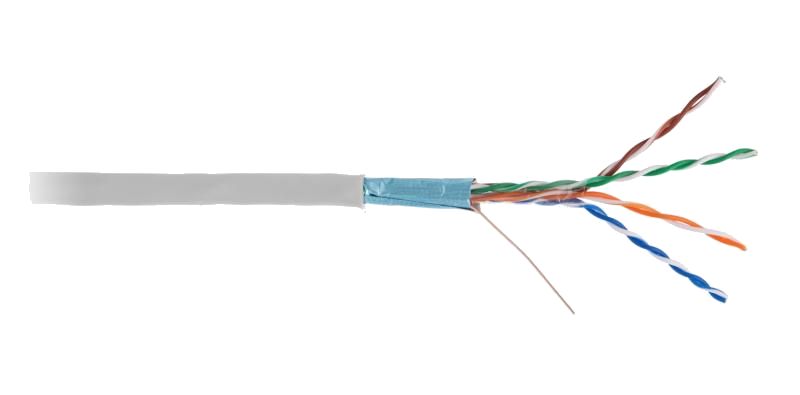

EC-UF004-5E-PVC-GYF/UTP 4 пары, Кат.5e, внутренний, PVC, одножильный, 100МГц, серый, 305м.
| Категория, экранирование | 5е; F/UTP |
| Пар | 4 |
| Жила | медь, одножильный, диаметр 0,47 мм |
| Оболочка | Поливинилхлорид (PVC); цвет по названию товара: серый |
| Применение | Для внутренней прокладки |
| Диаметр кабеля | 4,9 мм |
| Погонная масса | 27,8 кг/км |
| Сопротивление жилы постоянному току | ≤115 Ом/км |
| Температуры, °C | Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |
| Длина в упаковке | 305 м |

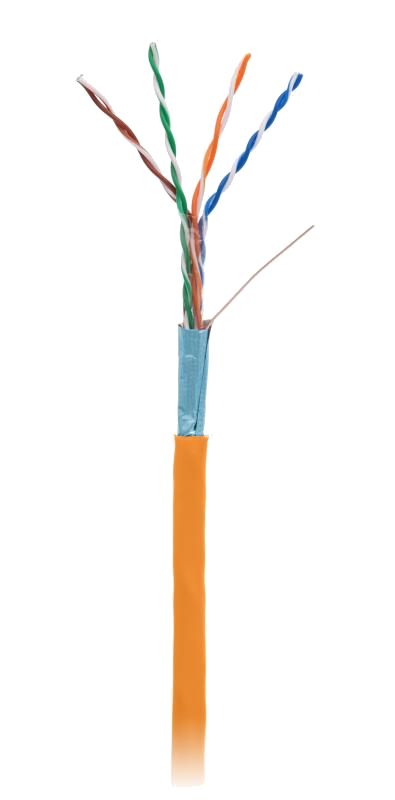

EC-UF004-5E-LSZH-ORF/UTP 4 пары, Кат.5e (Класс D), 100МГц, одножильный, BC (чистая медь), внутренний, LSZH нг(B)-HF, оранжевый, 305м.
| Категория, конструкция | 5e; F/UTP |
| Пар | 4 |
| Жила | чистая медь, одножильный, диаметр 0,47 мм |
| Изоляция жилы | полиэтилен высокой плотности (HDPE), внешний диаметр 0,85 мм |
| Защитная плёнка | есть |
| Оболочка | компаунд, не содержащий галогенов (LSZH); диаметр кабеля 4,9 мм; оранжевый |
| Погонная масса | 26,2 кг/км |
| Скорость передачи данных | 1 Гбит/с |
| Применение | Для внутренней прокладки |
| Растягивающее усилие | не более 80 Н |
| Температуры, °C | Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60 |
| Длина в упаковке | 305 м |
Как это работает и подключается
- Кабель по описанию на странице — витая пара на основе медных проводников (в CCA-сериях — омеднённый алюминий) в общей оболочке; выбирают по категории, числу пар, экранированию и оболочке.
- Категория и полоса пропускания указаны в таблицах моделей; поддерживаемые приложения и стандарты — на странице производителя.
Монтаж
- Радиус изгиба: при прокладке не менее 8 диаметра кабеля, при эксплуатации не менее 4 (по странице EC-UF004-5E-PE-BK).
- Растягивающее усилие при монтаже: не более 80 (по странице EC-UF004-5E-PE-BK).
- Температура прокладки — от 0 до +50 °C, у всех исполнений папки; диапазон эксплуатации и хранения — в таблице каждой модели.
- Внутренние и внешние исполнения не взаимозаменяемы: для наружной трассы брать только исполнение «Для внешней прокладки».
Примеры
Внутренняя проводка
Исполнения PVC и LSZH с применением «Для внутренней прокладки» — по странице изделия.
Наружная трасса
Исполнения PE с применением «Для внешней прокладки»; с тросом — подвесная конструкция.
Частые вопросы
Чем отличаются исполнения одной серии?
Оболочкой (PVC, LSZH, PE), назначением (внутренний или внешний, в том числе с тросом), цветом и длиной в упаковке — см. таблицы моделей.
Есть ли данные по цене и наличию?
Нет: цены и остатки в справочник не переносятся.
Что за оболочка у EC-UF004-5E-LSZH-OR?
LSZH-компаунд без галогенов: по странице — малодымный и не выделяющий ядовитых соединений при горении.
Нюансы и грабли
- Названия и поля на странице местами расходятся (цвет оболочки, материал, артикул в описании) — перед заказом сверять артикул и параметры с сопроводительными документами.
- Характеристики разных исполнений одной серии различаются (диаметр, масса, температуры) — не переносить данные с одного артикула на другой.
