NETLAN · витая пара с питанием

Кабель NETLAN F/UTP Кат.5e с многожильным силовым кабелем — внешний

Экранированная витая пара Кат.5e (4 пары) со встроенной парой для питания сечением 0,35, 0,50, 0,75 или 1,50мм2; внешний, PE до -40C, чёрный, барабан 305м.

Кабель NETLAN F/UTP 4 пары Кат.5e с силовой жилой

Модели семейства

EC-UF004-5E-PC035-PE-BKСиловой кабель 0,35мм2.

Вес	16,40 кг
Силовой кабель	0,35 мм2

EC-UF004-5E-PC050-PE-BKСиловой кабель 0,50мм2.

Вес	18,00 кг
Силовой кабель	0,50 мм2

EC-UF004-5E-PC075-PE-BKСиловой кабель 0,75мм2.

Вес	20,40 кг
Силовой кабель	0,75 мм2
Погонная масса	66,22 кг/км

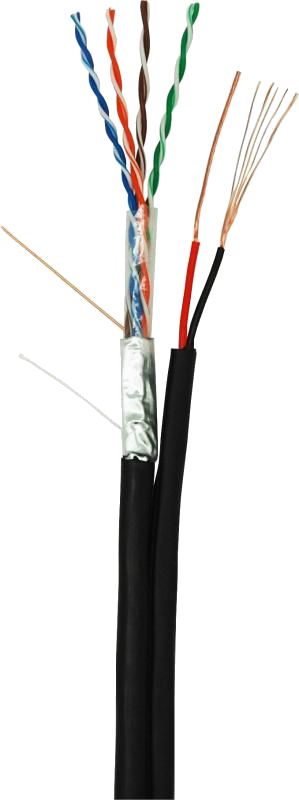

EC-UF004-5E-PC150-PE-BKСиловой кабель 1,50мм2.

Вес	26,40 кг
Силовой кабель	1,50 мм2
Погонная масса	87,2 кг/км

Как это работает и подключается

Кабель содержит 4 пары витых медных проводников и 1 пару медных проводников для кабеля питания; экранированный, категория 5e, скорость до 1Гбит/c.

Монтаж

Внешняя прокладка; температура: хранение от -40 до +60, прокладка от 0 до +50, эксплуатация от -40 до +60.
Проводник витой пары 0,48±0,005 мм, диаметр кабеля по оболочке 6,0±0,3 мм.
Поставляется на фанерных барабанах по 305м.

Примеры

Камера видеонаблюдения

Страница называет питание камер видеонаблюдения как назначение силового кабеля.

Частые вопросы

Для чего силовая пара?

Страница указывает, что кабель питания можно использовать для подключения камер видеонаблюдения.

Какая скорость?

До 1Гбит/c.

Нюансы и грабли

Сечение силовой жилы 0,35–1,50мм2 выбирайте по нагрузке и длине линии; в тексте страницы допустимый ток не приведён.
На страницах для 0,35 и 0,50мм2 указана одна и та же погонная масса (53,7 кг/км), хотя вес барабана различается; ориентируйтесь на вес.
