Кабель витая пара F/UTP 25 пар Кат.5 NETLAN EC-UF025

Многопарный экранированный (F/UTP) кабель категории 5 на 25 пар: внутренний в ПВХ и внешний в полиэтилене, пары разбиты на группы с цветовой маркировкой.

Модели семейства

EC-UF025-5-PE-BK-3F/UTP 25 пар, Кат.5, внешний, PE -40C, одножильный, 100МГц, черный, 305м.

Категория, экранирование	5; FTP
Пар	25
Жила	медь, одножильный, диаметр 0,47 мм
Оболочка	Полиэтилен (PE); цвет по названию товара: черный
Применение	Для внешней прокладки
Диаметр кабеля	12,8 мм
Погонная масса	147,5 кг/км
Сопротивление жилы постоянному току	115 Ом/км
Температуры, °C	Хранение от -40 до +60. Прокладка от 0 до +50. Эксплуатация от -40 до +60
Длина в упаковке	305 м

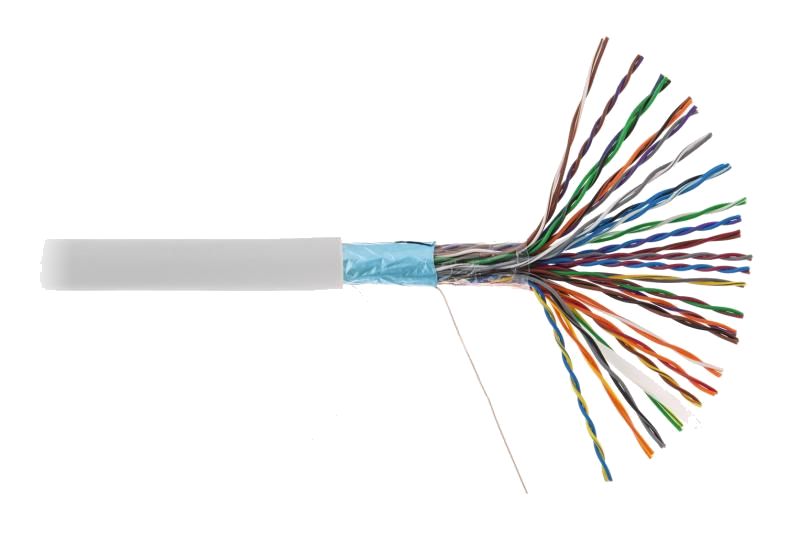

EC-UF025-5-PVC-GY-3F/UTP 25 пар, Кат.5, внутренний, PVC, одножильный, 100МГц, серый, 305м.

Категория, экранирование	5; F/UTP
Пар	25
Жила	медь, одножильный, диаметр 0,47 мм
Оболочка	Поливинилхлорид (PVC); цвет по названию товара: серый
Применение	Для внутренней прокладки
Диаметр кабеля	12,7 мм
Погонная масса	147,5 кг/км
Сопротивление жилы постоянному току	≤115 Ом/км
Температуры, °C	Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
Длина в упаковке	305 м

Как это работает и подключается

Кабель по описанию на странице — витая пара на основе медных проводников (в CCA-сериях — омеднённый алюминий) в общей оболочке; выбирают по категории, числу пар, экранированию и оболочке.
Категория и полоса пропускания указаны в таблицах моделей; поддерживаемые приложения и стандарты — на странице производителя.

Монтаж

Радиус изгиба: при прокладке не менее 10 диаметра кабеля, при эксплуатации не менее 10 (по странице EC-UF025-5-PE-BK-3).
Растягивающее усилие при монтаже: не более 400 (по странице EC-UF025-5-PE-BK-3).
Температура прокладки — от 0 до +50 °C, у всех исполнений папки; диапазон эксплуатации и хранения — в таблице каждой модели.
Внутренние и внешние исполнения не взаимозаменяемы: для наружной трассы брать только исполнение «Для внешней прокладки».

Примеры

Внутренняя проводка

Исполнения PVC и LSZH с применением «Для внутренней прокладки» — по странице изделия.

Наружная трасса

Исполнения PE с применением «Для внешней прокладки»; с тросом — подвесная конструкция.

Частые вопросы

Чем отличаются исполнения одной серии?

Оболочкой (PVC, LSZH, PE), назначением (внутренний или внешний, в том числе с тросом), цветом и длиной в упаковке — см. таблицы моделей.

Есть ли данные по цене и наличию?

Нет: цены и остатки в справочник не переносятся.

Нюансы и грабли

Названия и поля на странице местами расходятся (цвет оболочки, материал, артикул в описании) — перед заказом сверять артикул и параметры с сопроводительными документами.
Характеристики разных исполнений одной серии различаются (диаметр, масса, температуры) — не переносить данные с одного артикула на другой.
