NETLAN · модуль Keystone RJ45

Модули-вставки Keystone NETLAN Кат.5e RJ45 EC-UKJ

Коммутационные модули Keystone Кат.5е RJ45 8P8C: вставляются в настенные розетки, лицевые вставки и наборные патч-панели; в исполнениях белый и металлик.

Модели семейства

EC-UKJ-UD2-WT-10Модуль-вставка Keystone, Кат.5e (Класс D), 100МГц, RJ45 8P8C, 110 KRONE, T568A/B, неэкранированный, белый, уп-ка 10шт.

Категория, полоса	5e; 100 МГц
Экранирование	неэкранированный
Схема разводки	T568A/T568B
IDC-контакты	для заделки ударным инструментом
Цвет	белый
Габариты (ШxВxГ)	19,0 x 22,0 x 31,0 мм
Материал	пластик, соответствует UL94V-0
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

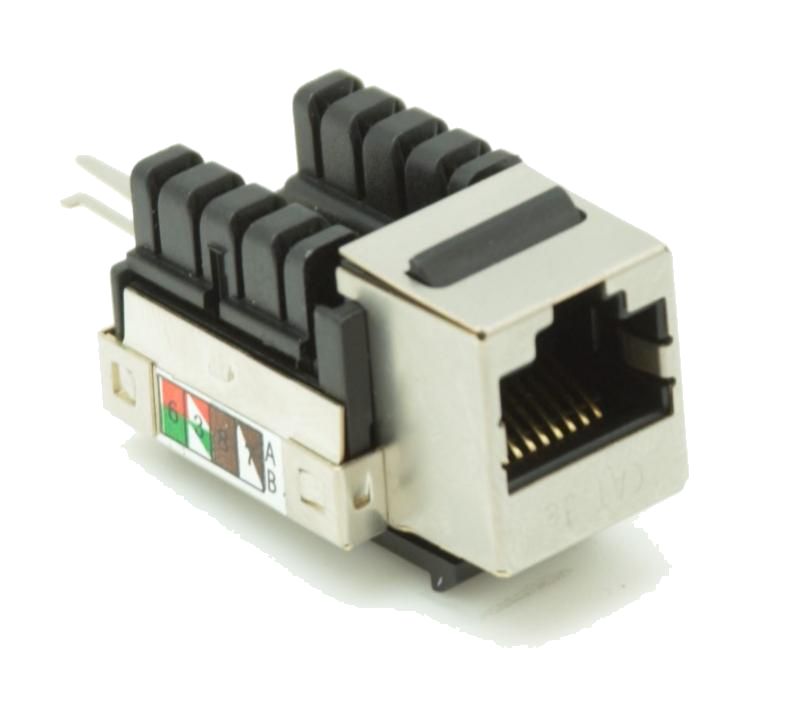

EC-UKJ-SD2-MT-10Модуль-вставка Keystone, Кат.5e (Класс D), 100МГц, RJ45 8P8C, 110 KRONE, T568A/B, экранированный, металлик, уп-ка 10шт.

Категория, полоса	5e; 100 МГц
Экранирование	по названию товара — экранированный
Схема разводки	T568A/T568B
IDC-контакты	для заделки ударным инструментом
Цвет	металлик
Габариты (ШxВxГ)	19,0 x 23,0 x 31,0 мм
Материал	пластик, соответствует UL94V-0
Температуры, °C	хранение от -40 до +70; монтаж от 0 до +50; эксплуатация от -10 до +60

Как это работает и подключается

Keystone — сменный коммутационный модуль RJ45: кабель разделывается на модуле по T568A или T568B, а сам модуль вставляется в корпус розетки, вставку или патч-панель.
Контакты рассчитаны на заделку ударным инструментом.

Монтаж

Разделка кабеля по T568A или T568B.
Места установки: наборные патч-панели, корпуса настенных розеток, лицевые вставки.
Монтаж — при температуре от 0 до +50 °C, эксплуатация — от -10 до +60 °C.

Примеры

Рабочее место

Модули служат для подключения рабочих станций к локальным информационным сетям; вставляются в настенные розетки и лицевые вставки.

Наборная патч-панель

Страница называет монтаж в наборные патч-панели, корпуса настенных розеток и лицевые вставки.

Частые вопросы

Чем отличаются два исполнения?

Цветом (белый и металлик), заявленным экранированием (см. противоречие на странице) и массой: 0.007 кг и 0.017 кг с индивидуальной упаковкой.

Куда вставляется модуль?

В наборные патч-панели, корпуса настенных розеток и лицевые вставки, в том числе корпуса и вставки Mosaic этой же линейки.

Нюансы и грабли

Страница экранированного модуля EC-UKJ-SD2-MT-10 противоречива: в названии «экранированный», а в характеристиках и описании — «неэкранированный». Экранирование сверять по образцу или у производителя.
Модули поставляются упаковкой по 10 шт.: в артикуле суффикс 10.
Размеры двух исполнений различаются на 1 мм по высоте — при установке в плотные лицевые вставки проверять посадкой.
